Вступление

Цель данной статьи заключается в том, чтобы познакомится с основными принципами работы, чтобы понять как работать в программе Cisco Packet Tracer на примере создание простой локальной вычислительной сети, путем описания пошаговых инструкции по настройке.

Характеристика Cisco Packet Tracer

Cisco Packet Tracer разработан компанией Cisco и рекомендован использоваться при изучении телекоммуникационных сетей и сетевого оборудования, а также для проведения уроков по лабораторным работам в высших заведениях.

Основные возможности Packet Tracer:

Дружественный графический интерфейс (GUI), что способствует к лучшему пониманию организации сети, принципов работы устройства;
Возможность смоделировать логическую топологию: рабочее пространство для того, чтобы создать сети любого размера на CCNA-уровне сложности;
моделирование в режиме real-time (реального времени);
режим симуляции;
Многоязычность интерфейса программы: что позволяет изучать программу на своем родном языке.
усовершенствованное изображение сетевого оборудования со способностью добавлять / удалять различные компоненты;
наличие Activity Wizard позволяет сетевым инженерам, студентам и преподавателям создавать шаблоны сетей и использовать их в дальнейшем.
проектирование физической топологии: доступное взаимодействие с физическими устройствами, используя такие понятия как город, здание, стойка и т.д.;

Широкий круг возможностей данного продукта позволяет сетевым инженерам: конфигурировать, отлаживать и строить вычислительную сеть. Также данный продукт незаменим в учебном процессе, поскольку дает наглядное отображение работы сети, что повышает освоение материала учащимися.

Эмулятор сети позволяет сетевым инженерам проектировать сети любой сложности, создавая и отправляя различные пакеты данных, сохранять и комментировать свою работу. Специалисты могут изучать и использовать такие сетевые устройства, как коммутаторы второго и третьего уровней, рабочие станции, определять типы связей между ними и соединять их.

На заключительном этапе, после того как сеть спроектирована, специалист может приступать к конфигурированию выбранных устройств посредством терминального доступа или командной строки (рисунок 1).

Рисунок 1 — Cisco Packet Tracer

Одной из самых важных особенностей данного симулятора является наличие в нем «Режима симуляции» (рисунок 2). В данном режиме все пакеты, пересылаемые внутри сети, отображаются в графическом виде. Эта возможность позволяет сетевым специалистам наглядно продемонстрировать, по какому интерфейсу в данные момент перемещается пакет, какой протокол используется и т.д.

Рисунок 2 — Режим «Симуляции» в Cisco Packet Tracer

Однако, это не все преимущества Packet Tracer: в «Режиме симуляции» сетевые инженеры могут не только отслеживать используемые протоколы, но и видеть, на каком из семи уровней модели OSI данный протокол задействован (рисунок 3).

Рисунок 3 — Анализ семиуровневой модели OSI в Cisco Packet Tracer

Такая кажущаяся на первый взгляд простота и наглядность делает практические занятия чрезвычайно полезными, совмещая в них как получение, так и закрепление полученного материала.

Packet Tracer способен моделировать большое количество устройств различного назначения, а так же немало различных типов связей, что позволяет проектировать сети любого размера на высоком уровне сложности.

Моделируемые устройства:

коммутаторы третьего уровня:
- Router 2620 XM;
- Router 2621 XM;
- Router-PT.
Коммутаторы второго уровня:
- Switch 2950-24;
- Switch 2950T;
- Switch-PT;
- соединение типа «мост» Bridge-PT.
Сетевые концентраторы:
- Hub-PT;
- повторитель Repeater-PT.
Оконечные устройства:
- рабочая станция PC-PT;
- сервер Server-PT;
- принтер Printer-PT.
Беспроводные устройства:
- точка доступа AccessPoint-PT.
Глобальная сеть WAN.

Типы связей:

консоль;
медный кабель без перекрещивания (прямой кабель);
медный кабель с перекрещиванием (кросс-кабель);
волоконно-оптический кабель;
телефонная линия;
Serial DCE;
Serial DTE.

Так же целесообразно привести те протоколы, которые студент может отслеживать:

ARP;
CDP;
DHCP;
EIGRP;
ICMP;
RIP;
TCP;
UDP.

Интерфейс Cisco Packet Tracer

Интерфейс программы Cisco Packet Tracer представлен на рисунке 4.

Рисунок 4 – Интерфейс программы Cisco Packet Tracer

Главное меню программы;
Панель инструментов – дублирует некоторые пункты меню;
Переключатель между логической и физической организацией;
Ещё одна панель инструментов, содержит инструменты выделения, удаления, перемещения, масштабирования объектов, а так же формирование произвольных пакетов;
Переключатель между реальным режимом (Real-Time) и режимом симуляции;
Панель с группами конечных устройств и линий связи;
Сами конечные устройства, здесь содержатся всевозможные коммутаторы, узлы, точки доступа, проводники.
Панель создания пользовательских сценариев;
Рабочее пространство;

Большую часть данного окна занимает рабочая область, в которой можно размещать различные сетевые устройства, соединять их различными способами и как следствие получать самые разные сетевые топологии.

Сверху, над рабочей областью, расположена главная панель программы и ее меню. Меню позволяет выполнять сохранение, загрузку сетевых топологий, настройку симуляции, а также много других интересных функций. Главная панель содержит на себе наиболее часто используемые функции меню.

Рисунок 5 — Главное меню Packet Tracer

Справа от рабочей области, расположена боковая панель, содержащая ряд кнопок отвечающих за перемещение полотна рабочей области, удаление объектов и т.д.

Снизу, под рабочей областью, расположена панель оборудования.

Рисунок 6 — Панель оборудования Packet Tracer

Данная панель содержит в своей левой части типы доступных устройств, а в правой части доступные модели. При выполнении различных лабораторных работ, эту панель придется использовать намного чаще, чем все остальные. Поэтому рассмотрим ее более подробно.

При наведении на каждое из устройств, в прямоугольнике, находящемся в центре между ними будет отображаться его тип. Типы устройств, наиболее часто используемые в лабораторных работах Packet Tracer, представлены на рисунке 7.

Рисунок 7 — Основные типы устройств

Рассматривать конкретные модели устройств каждого типа, не имеет большого смысла. Отдельного рассмотрения заслуживают типы соединений. Перечислим наиболее часто используемые из них (рассмотрение типов подключений идет слева направо, в соответствии с приведенным на рисунке 8).

Рисунок 8 — Типы соединений устройств в Packet Tracer

Автоматический тип – при данном типе соединения PacketTracer автоматически выбирает наиболее предпочтительные тип соединения для выбранных устройств
Консоль – консольные соединение
Медь Прямое – соединение медным кабелем типа витая пара, оба конца кабеля обжаты в одинаковой раскладке. Подойдет для следующих соединений: коммутатор – коммутатор, коммутатор – маршрутизатор, коммутатор – компьютер и др.
Медь кроссовер – соединение медным кабелем типа витая пара, концы кабеля обжаты как кроссовер. Подойдет для соединения двух компьютеров.
Оптика – соединение при помощи оптического кабеля, необходимо для соединения устройств имеющих оптические интерфейсы.
Телефонный кабель – обыкновенный телефонный кабель, может понадобится для подключения телефонных аппаратов.
Коаксиальный кабель – соединение устройств с помощью коаксиального кабеля.

Пример локальной вычислительной сети

Рассмотрим на примере создание локальной вычислительной сети в cisco packet tracer, сеть представлена на рисунке 9. Далее описывается пошаговая инструкция.

Рисунок 9 – Пример сети в cisco packet tracer

Как известно, локальная вычислительная сеть – это компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий. В нашем случае это всего-навсего 6 рабочих станций, определенным образом связанных между собой. Для этого используются сетевые концентраторы (хабы) и коммутаторы (свичи).

Последовательность выполняемых действий:

1. В нижнем левом углу Packet Tracer выбираем устройства «Сетевые коммутаторы», и, в списке справа, выбираем коммутатор 2950-24,нажимая на него левой кнопкой мыши, вставляем его в рабочую область. Так же поступает с «Сетевым концентратором (Hub-PT)» и «Рабочими станциями (PC-PT)», в соответствии с рисунками 10, 11, 12, 13.

Рисунок 10 – Выбирается коммутатор 2950-24

Рисунок 11 – Выбирается концентратор Hub-PT

Рисунок 12 – Выбирается персональный компьютер PC-PT

Рисунок 13 – Размещение компьютеров, коммутатора и концентратора на рабочей области

2. Далее необходимо соединить устройства, как показано на рисунке 8, используя соответствующий интерфейс. Для соединения компьютеров к коммутатору и концентратору используется кабель типа «медный прямой», в соответствии с рисунком 14.

Рисунок 14 – Выбор типа кабеля «медный прямой»

А для соединения между собой коммутатора и концентратора используется медный кроссовер кабель, в соответствии с рисунком 15.

Рисунок 15 – Выбор типа кабеля «медный кроссовер»

Далее, для соединения двух устройств, необходимо выбрать соответствующий вид кабеля и нажать на одно устройство (выбрав произвольный свободный порт FastEthernet) и на другое устройство (также выбрав произвольный свободный порт FastEthernet), в соответствии с рисунками 16, 17, 18.

Рисунок 16 – Выбирается свободный порт на компьютере

Рисунок 17 – Выбирается свободный порт на коммутаторе

Рисунок 18 – Соединение медным прямым кабелем ПК 0 и коммутатор 0

Аналогично выполняется соединение для всех остальных устройств

Важно! Соединение между коммутатором и концентратором выполняется кроссовером.

Результат подключения устройств представлен на рисунке 19.

Рисунок 19 – Подключение устройств между собой.

3. Далее идет самый важный этап – настройка. Так как мы используем устройства, работающие на начальных уровнях сетевой модели OSI (коммутатор на 2ом, концентратор – на 1ом), то их настраивать не надо. Необходима лишь настройка рабочих станций, а именно: IP-адреса, маски подсети.

Ниже приведена настройка лишь одной станции (PC1) – остальные настраиваются аналогично.

Производим двойной щелчок по нужной рабочей станции, в соответствии с рисунком 20.

Рисунок 20 – Окно настройки компьютера PC0.

В открывшемся окне выбирается вкладку Рабочий стол, далее – «Настройка IP», в соответствии с рисунком 21.

Рисунок 21 – Окно настройки компьютера PC0, вкладка «Рабочий стол».

Открывается окно, в соответствии с рисунком 22, где нужно ввести IP-адрес и маску.

Рисунок 22 – Ввод статического IP-адреса и маски

Аналогично присваиваются IP-адреса всем остальным компьютерам.

Важно! IP-адреса всех рабочих станций должны находиться в одной и той-же подсети (то есть из одного диапазона), иначе процесс ping не выполнится.

Шлюз. Поле можно не заполнять.

DNS-сервер. Поле можно не заполнять.

4. Когда настройка завершена, выполняется ping-процесс. Например, запускается с PC5 и проверять наличие связи с PC1.

Важно! Можно произвольно выбирать, откуда запускать ping-процесс, главное, чтобы выполнялось условие: пакеты должны обязательно пересылаться через коммутатор и концентратор.

Для этого производим двойной щелчок по нужной рабочей станции, в открывшемся окне выбираем вкладку «Рабочий стол», далее – «Командная строка», в соответствии с рисунком 23.

Рисунок 23 – Выбор режима «Командная строка»

Откроется окно командной строки, в соответствии с рисунком 24.

Рисунок 24 – Режим «Командная строка»

Нам предлагают ввести команду, что мы и делаем:

PC> ping 192.168.0.1

Нажимаем клавишу Enter. Если все настроено верно, то мы увидим следующую информацию, представленную на рисунке 25.

Рисунок 25 – Результат выполнение команды «ping»

Это означает, что связь установлена, и данный участок сети работает исправно.

Также Packet Tracer позволяет выполнять команду «ping» значительно быстрее и удобнее. Для этого, выбирается на боковой панели сообщение, в соответствии с рисунком 26.

Рисунок 26 – Выбирается сообщение, для выполнение команды «ping»

Далее нужно кликнуть мышкой по компьютеру от кого будет передавать команда «ping» и еще раз щелкнуть по компьютеру, до которого будет выполнять команда «ping». В результате будет выполнена команда «ping», результат отобразиться в нижнем правом угле, в соответствии с рисунком 27.

Для более детального отображения результата выполнения команды выберите «Переключить окно списка PDU», в соответствии с рисунком 28.

Рисунок 27 – Результат выполнения команды «ping»

Рисунок 28 – Результат выполнения команды «ping»

5. В Packet Tracer предусмотрен режим моделирования, в котором подробно описывается и показывается, как работает утилита Ping. Поэтому необходимо перейти в «режим симуляции», нажав на одноименный значок в нижнем левом углу рабочей области, или по комбинации клавиш Shift+S. Откроется «Панель моделирования», в которой будут отображаться все события, связанные с выполнения ping-процесса, в соответствии с рисунком 29.

Рисунок 29 – Переход в «режим симуляции»

Перед выполнение симуляции необходимо задать фильтрацию пакетов. Для этого нужно нажать на кнопку «Изменить фильтры», откроется окно, в соответствии с рисунком 30, в котором нужно оставить только «ICMP» и «ARP».

Рисунок 30 – Настройка фильтра

Теперь необходимо повторить запуск ping-процесса. После его запуска можно сдвинуть «Панель моделирования», чтобы на схеме спроектированной сети наблюдать за отправкой/приемкой пакетов.

Рисунок 31 – Выполнение процесса симуляции

Кнопка «Авто захват/Воспроизведение» подразумевает моделирование всего ping-процесса в едином процессе, тогда как «Захват/Вперед» позволяет отображать его пошагово.

Чтобы узнать информацию, которую несет в себе пакет, его структуру, достаточно нажать правой кнопкой мыши на цветной квадрат в графе «Информация».

Моделирование прекращается либо при завершении ping-процесса, либо при закрытии окна «Редактирования» соответствующей рабочей станции.

Для удаления задания нажимается кнопка «Удалить» в нижней части экрана.

И так, мы научились основам работы с программой Cisco, рассмотрели основные возможности и принципы настройки, путем пошаговой инструкции по созданию локальной вычислительной сети.

Источник

РАССМОТРЕНО

на заседании цикловой комиссии
физико-математических дисциплин
и информационных технологий

«___» _____________ 2023 г.

Протокол № ___

Председатель комиссии

__________________ / Михопарова О.В.

Симулятор Cisco Packet Tracer для проектирования сетей «умного дома»

Павлова Ирина Валериевна
Преподаватель Информатики и Информационных технологий
ГАПОУ ЧР «ЧТСГХ»

Сегодня познакомимся с тем, как можно использовать симулятор Cisco Packet Tracer для проектирования сетей умного дома. Умный дом — единая система управления в доме, офисе, квартире или здании, включающая в себя датчики, управляющие элементы и исполнительные устройства.

Задачи

Исследование существующей интеллектуальной домашней сети

Добавление проводных устройств ввода-вывода в интеллектуальную домашнюю сеть

Добавление беспроводных устройств ввода-вывода в интеллектуальную домашнюю сеть

Файл с заготовкой для лабораторной работы Packet Tracer -Умный дом

В этом упражнении вы откроете файл Packet Tracer с существующей домашней сетью, изучите устройства в сети, а затем добавите дополнительные проводные и беспроводные устройства ввода-вывода

Исследование существующей интеллектуальной домашней сети

Запускаем файл

Разархивируйте файл Packet Tracer -Умный дом и откройте в программе Cisco Packet Tracer. Я использовал версию 7.2 программы Cisco Packet Tracer.

Изучите интеллектуальную домашнюю сеть

a. Исследуйте конечные устройства IoT.

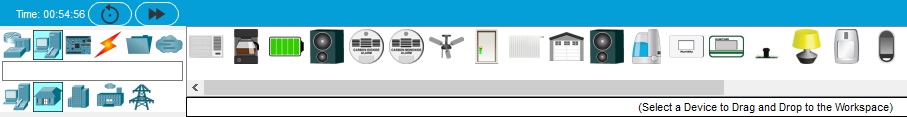

В левом нижнем углу окна Packet Tracer найдите и щелкните значок [End Devices] в верхней строке и значок [Home] в нижней строке окна «Тип устройства».

В нижней части окна Packet Tracer в поле «Выбор устройства» отображается множество различных устройств Smart Home IoT. Переместите указатель мыши на каждое устройство и обратите внимание, что описательное имя устройства отображается в нижней части окна «Выбор устройства». Найдите момент, чтобы посмотреть на каждый тип устройства.

б. Изучите сеть Умный дом.

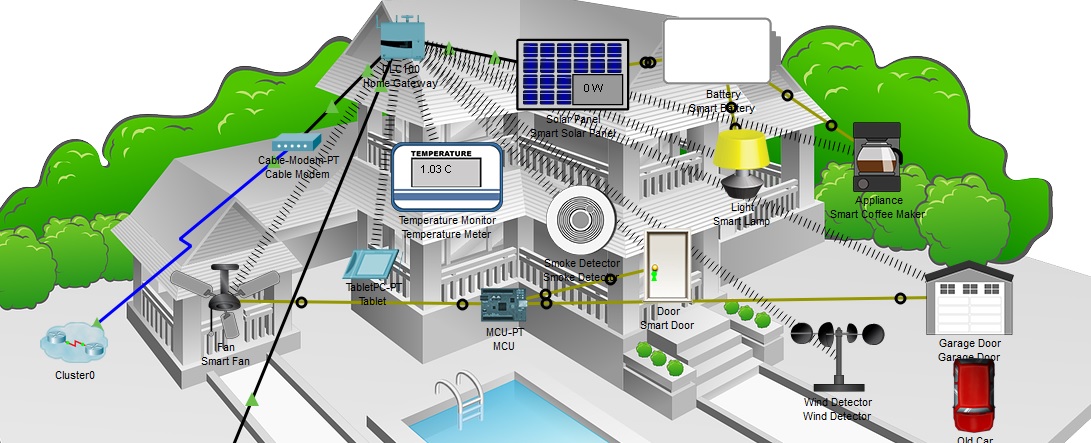

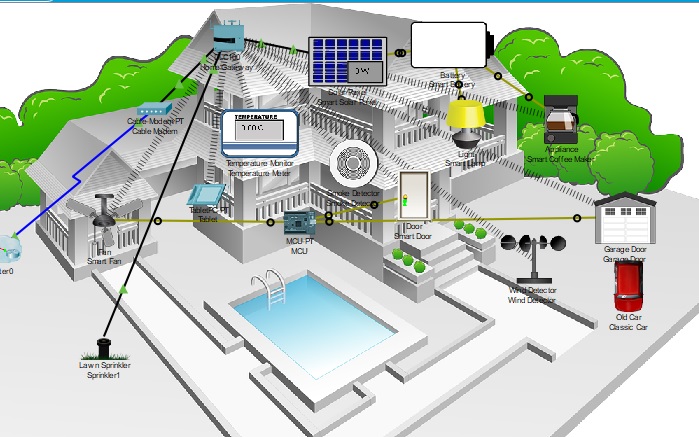

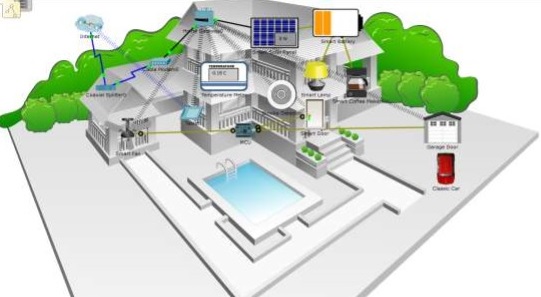

В логической рабочей области есть встроенная интеллектуальная домашняя сеть, состоящая из многих проводных и беспроводных устройств IoT и устройств сетевой инфраструктуры. Когда вы размещаете свой курсор над устройством, например Smoke Detector, открывается информационное окно, содержащее основную сетевую информацию об этом устройстве.

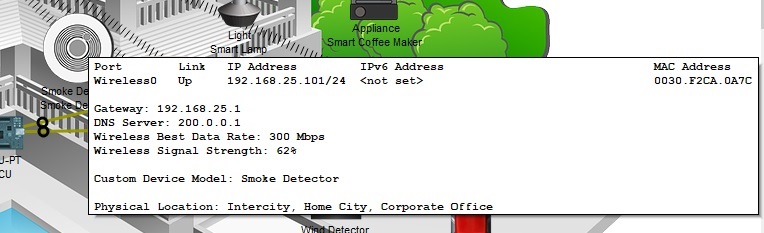

Чтобы включить или активировать устройство, просто удерживайте нажатой клавишу Alt на клавиатуре, а затем щелкните левой кнопкой мыши по устройству. Попробуйте это на каждом из умных устройств, чтобы наблюдать за тем, что они делают. Интеллектуальная домашняя сеть также состоит из инфраструктурных устройств, таких как домашний шлюз. Щелкните значок Home Gateway, чтобы открыть окно Home Gateway.

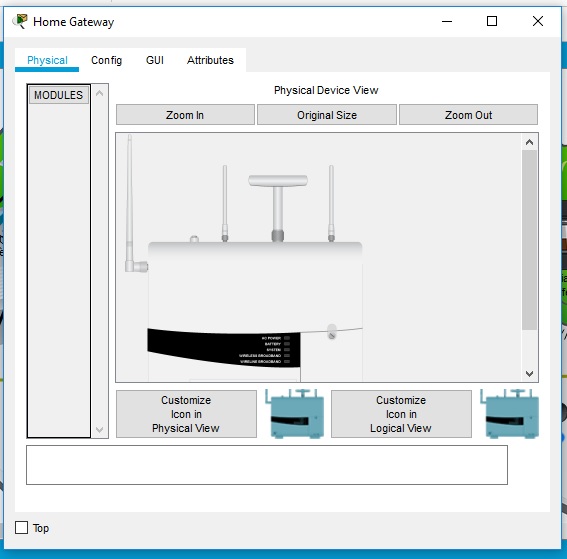

Вкладка «Физическое» выбрана по умолчанию и отображает изображение главного шлюза.

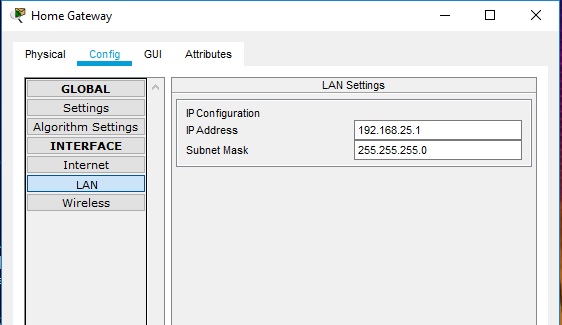

Затем перейдите на вкладку «Конфигурация», а затем в левой панели щелкните «ЛВС», чтобы просмотреть настройки локальной сети главного шлюза. Запишите IP-адрес домашней сети для дальнейшего использования.

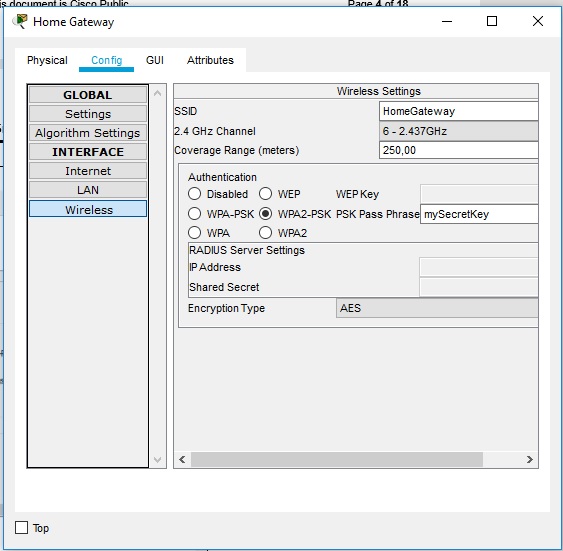

Нажмите «Беспроводная связь» в левой панели, чтобы просмотреть настройки беспроводной сети домашнего шлюза.

Запишите SSID домашней сети и WPA2-PSK пароль для дальнейшего использования.

Закройте окно Home Gateway.

Затем щелкните значок устройства планшета, чтобы открыть окно планшета.

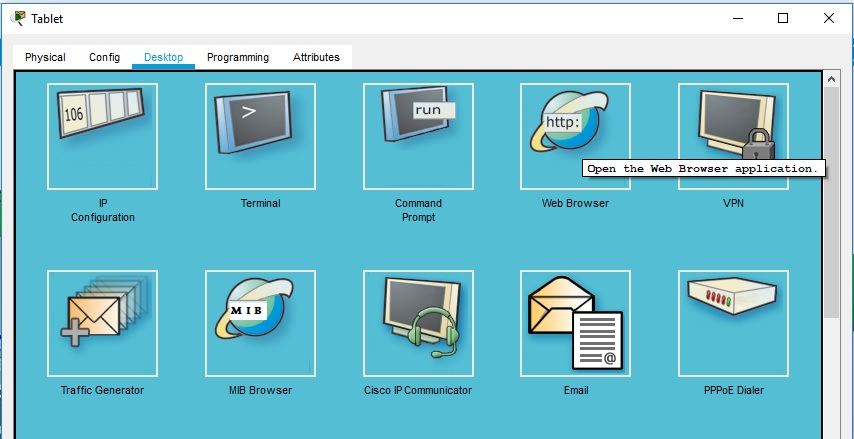

В окне «Планшет» выберите вкладку «Рабочий стол», а затем щелкните значок «Веб-браузер»

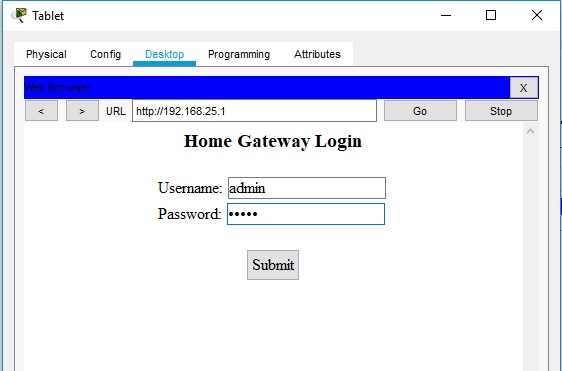

В окне веб-браузера введите IP-адрес Home Gateway 192.168.25.1 в поле URL и нажмите «Перейти». На экране входа в Home Gateway введите admin для имени пользователя и пароля и нажмите «Отправить».

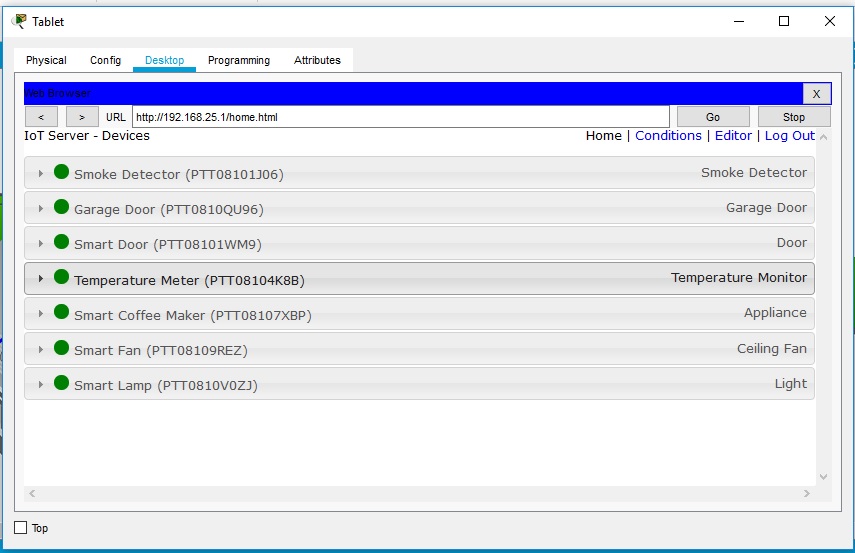

После того, как вы подключились к веб-интерфейсу Home Gateway, появится список всех подключенных устройств IoT.

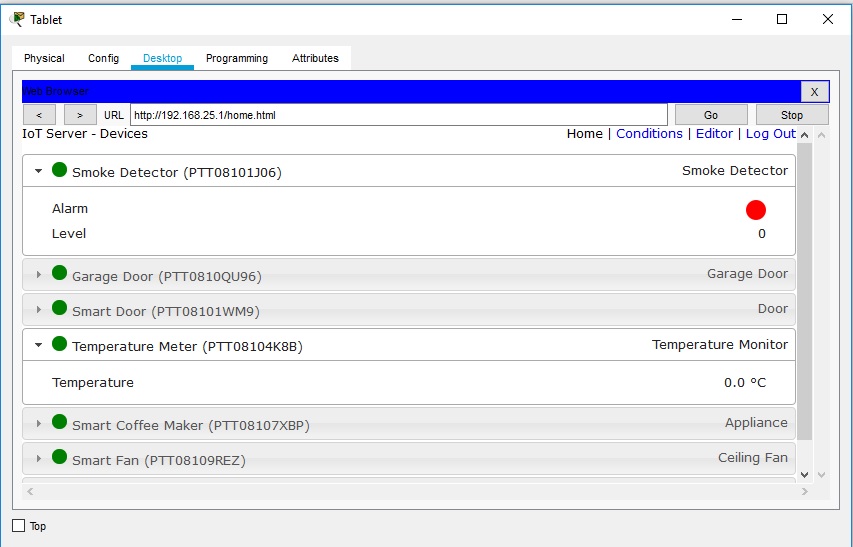

Когда вы нажимаете на устройство в списке, отображается состояние и настройки этого устройства.

Добавление проводных устройств ввода-вывода в интеллектуальную домашнюю сеть

Подключение устройства в сеть с помощью кабеля

a. В поле «Выбор устройства» выберите значок «Газонный разбрызгиватель»(Lawn Sprinkler), а затем щелкните в рабочей области, где вы хотите разместить разбрызгиватель.

б. Присоединение газонного разбрызгивателя к домашнему шлюзу.

В поле «Выбор типа устройства» щелкните значок [Подключения] (это выглядит как молния). Щелкните значок типа соединителя Copper Straight Through в поле «Выбор устройства». Затем нажмите значок «Разбрызгиватель» и подключите один конец кабеля к интерфейсу FastEthernet0 Sprinkler. Затем щелкните значок Home Gateway и подключите другой конец кабеля к доступному интерфейсу Ethernet.

Настройка разбрызгивателя для сетевого подключения

а. Нажмите значок устройства разбрызгивателя в рабочей области, чтобы открыть окно устройства. Обратите внимание: прямо сейчас имя разбрызгиватель для газона является общим IoT0.

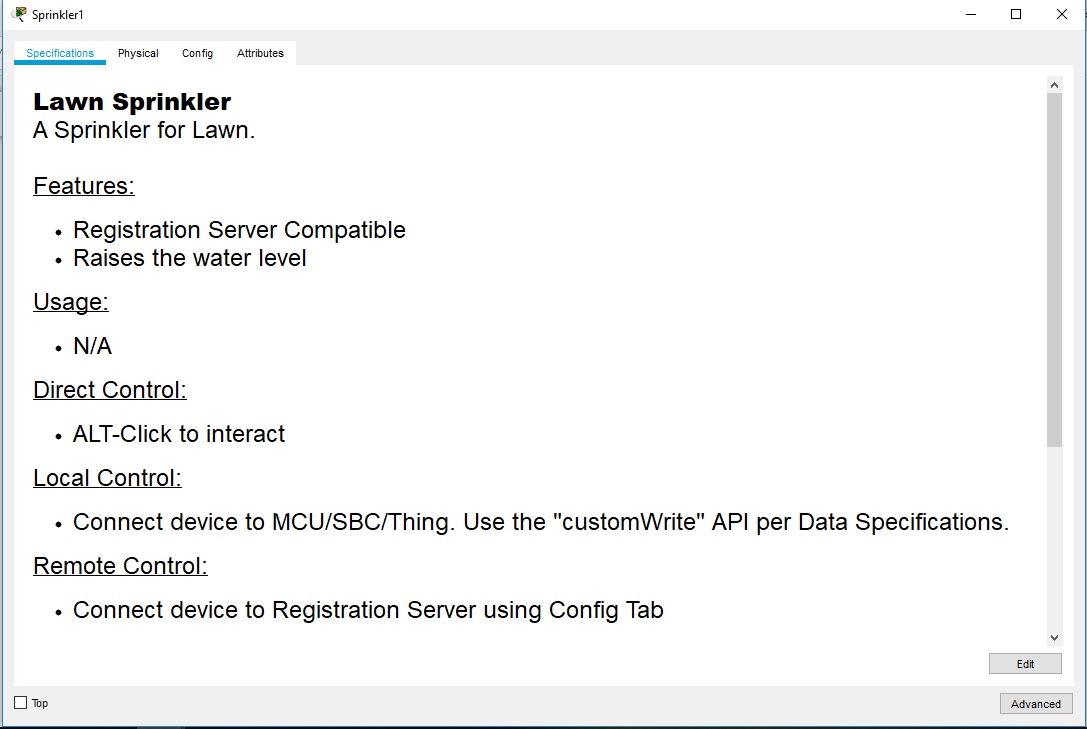

Окно устройства откроется на вкладке «Спецификация», которая дает информацию об устройстве, которое может быть отредактировано.

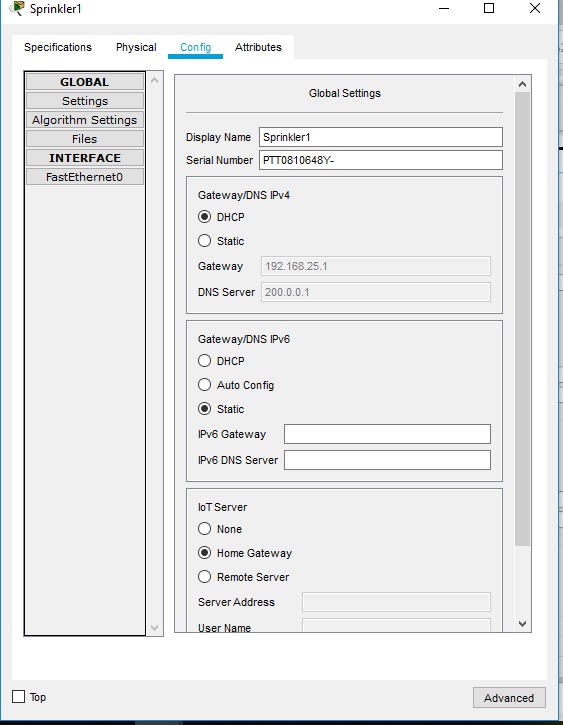

б. Перейдите на вкладку «Конфигурация», чтобы изменить настройки конфигурации устройства.

На вкладке «Конфигурация» внесите следующие изменения в «Настройки»:

— Установите отображаемое имя в Sprinkler1 (обратите внимание, что имя окна изменяется на Sprinkler1)

— Установите сервер IoT на домашний шлюз

Нажмите FastEthernet0 и измените IP-конфигурацию на DHCP.

Закройте окно разбрызгивателя.

с. Убедитесь, что разбрызгиватель находится в сети. Войдите в Home Gateway из планшета.

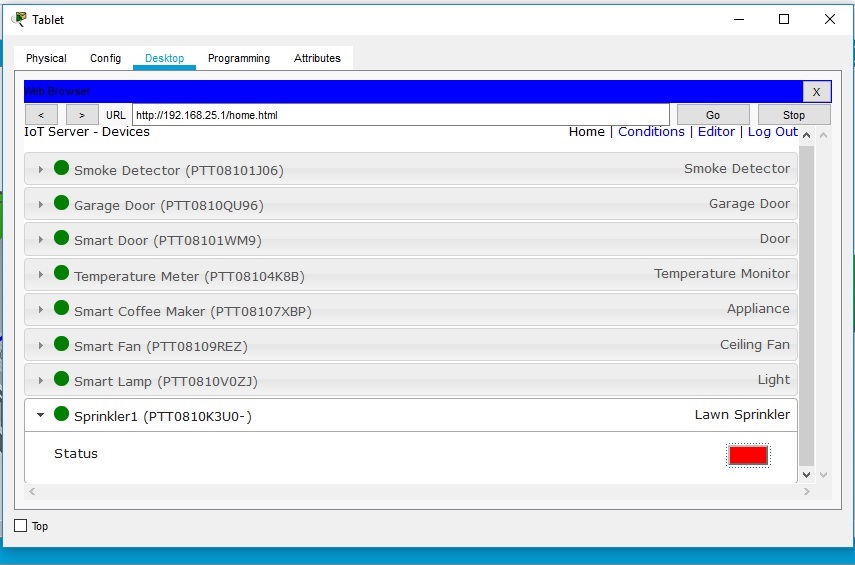

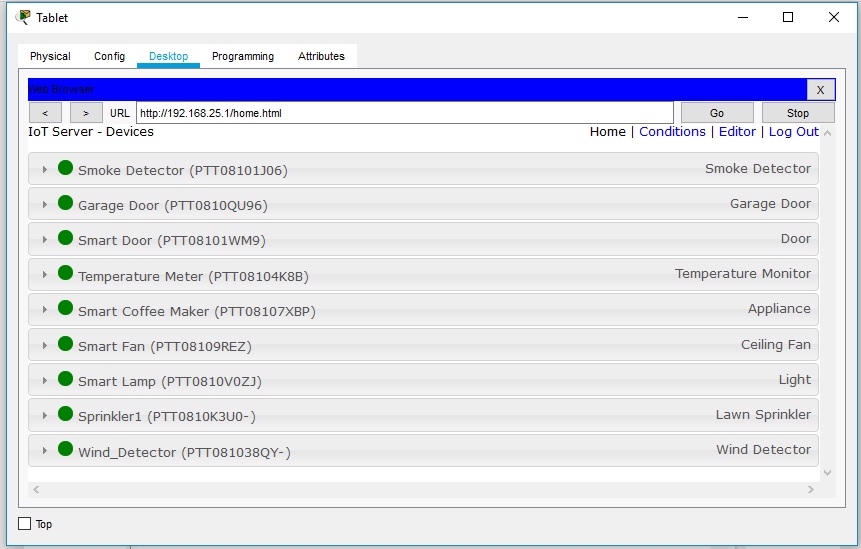

Устройство Sprinkler 1 теперь должно появиться в списке IoT Server — Devices.

Измените статус разбрызгивателя на включен. Для этого щёлкните по красной кнопке.

У кнопки должен поменяться цвет на зелёный.

Поменяется изображение разбрызгивателя на плане.

Закройте окно планшета. Экспериментируйте, добавив другие типы IoT-устройств в интеллектуальную домашнюю сеть.

Добавление беспроводных устройств ввода-вывода в интеллектуальную домашнюю сеть

Добавление беспроводного устройства в сеть

д. В поле «Выбор конкретного устройства» щелкните значок «Детектор ветра», а затем щелкните в рабочей области, где вы хотите разместить детектор ветра.

Выбор устройства

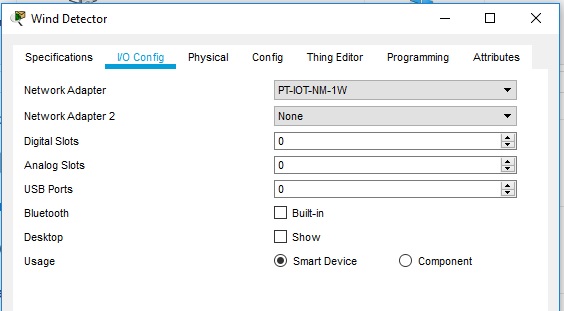

е. Добавьте беспроводной модуль в детектор ветра.
Нажмите значок Wind Detector в рабочей области, чтобы открыть окно устройства IoT. В правом нижнем углу окна устройства IoT нажмите кнопку «Дополнительно». Обратите внимание, что в верхней части окна видны больше вкладок. Перейдите на вкладку «Конфигурация ввода-вывода».

Измените выпадающий список Network Adapter на PT-IOT-NM-1W, который является беспроводным адаптером.

е. Настройте детектор ветра для беспроводной сети.

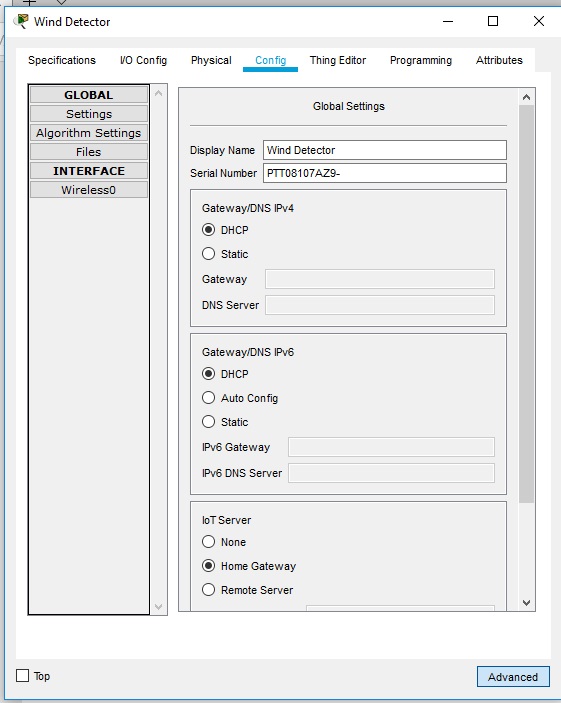

Перейдите на вкладку Конфигурация. Измените отображаемое имя на Wind_Detector и измените IoT-сервер на Home Gateway.

Затем щелкните Wireless0 в левой панели. Измените тип аутентификации на WPA2-PSK и в поле PSC Pass Phrase введите mySecretKey. Это настройки беспроводной сети домашнего шлюза (Home Gateway), которые вы записали в части 1.

Между детектором ветра и Домашним шлюзом должно быть установлено беспроводное соединение.

г. Убедитесь, что детектор ветра находится в сети.

Войдите в Home Gateway с помощью планшета.

Устройство Wind Detector теперь должно появиться в списке IoT Server — Devices.

Работа устройств согласована, окно планшета можно закрыть.

Источник

Cisco Packet Tracer является отличным инструментом моделирования и визуализации сети, полезным как для обучения как студентов, так и продвинутых пользователей, у которых под рукой нет физического оборудования компании Cisco. Программа-симулятор позволяет настраивать (виртуально) различное телекоммуникационное оборудование фирмы Cisco (коммутаторы, маршрутизаторы, ip-телефоны, шлюзы, сервера, межсетевые экрана Cisco ASA и многое другое). Интерфейс прост и понятен, и вы сможете создать и сконфигурировать простые сети в Packet Tracer даже если обладаете глубокими познаниями в сетевых технологиях или оборудовании Cisco. Многие используют данное ПО для проектирования и моделирования сетей, обучения студентов, подготовке к сертификационным экзаменам CCNA/CCNP, получения практических навыков поиска и устранения проблем в сетях на оборудовании Cisco.

Несмотря на то, что Cisco Packet Tracer недоступен для бесплатного скачивания (доступен только участникам программы сетевой академии Cisco Networking Academy), вы с легкостью найдете дистрибутив на просторах сети. На текущий момент актуальной является версия Cisco Packet Tracer 7.2.1. При использовании Cisco Packet Tracer вам нужно указать, что вы хотите использовать гостевой доступ. Кроме того, есть бесплатные версии Cisco Packet Tracer для Android и iOS.

Чтобы освоить основы использования Cisco Packet Tracer, изучим интерфейс программы и создадим небольшую сеть.

Интерфейс программы предельно прост. В интерфейсе программы нет сложных настроек, элементов управления и ветвящихся меню, что приятно удивляет пользователей.

Верх окна программы выполнен в классическом стиле, в котором нет ничего лишнего (базовые функции операции с файлами, отмена действии, масштабирование, сохранение, копирование).
В правой части окна собраны функции для пометок, выделения областей, удаления и перемещения объектов.
В нижней части размещена основные инструменты Cisco Packet Tracer, которые используются для создания вашей сети. В левом нижнем углу программы содержатся различные виды сетевого оборудования (коммутаторы, маршрутизаторы, телефоны, шлюзы, сервера, хабы, беспроводные источники, устройства защиты сети, эмуляция WAN-соединения, компьютеры, принтеры, телевизоры, мобильные телефоны и многое другое). При постоянном использовании программы Cisco Packet Tracer, часто используемые вами устройства запоминаются и отображаются в специальной папке (Custom Made Devices).

Создадим в Cisco Packet Tracer небольшую сеть, схема которой представлена ниже:

топология простой сети для симуляции в Cisco Packet Tracer

Общая сеть представляет из себя 2 сегмента (подсети 10.0.0.1/24 и 192.168.0.1/24), соединенных посредством маршрутизатора Cisco. Он будет осуществлять передачу данным между сетями в дуплексном режиме (прием и передача в обе стороны). К маршрутизатору (Router0) подключены 2 коммутатора. Интерфейс Fa 0/0 маршрутизатора подключен к порту Fa 0/3 левого коммутатора. С правым коммутатором (порт Fa 0/3) маршрутизатор подключен через интерфейс Fa 0/1. Switch0 будет осуществлять соединение ПК1 (Fa 0/2) и ПК2 (Fa 0/3), а ПК3 (Fa 0/2) и ПК4 (Fa 0/1) объединит Switch1. Порту Fa 0/0 маршрутизатора (слева) мы назначим адрес 10.0.0.1, а правому порту (Fa 0/1) – 192.186.0.1. На схеме мы видим, что все трассы (линии) подсвечены красным цветом. Это значит, что соединения нет и ни одно из устройств друг друга не «видят» в сети, потому что её ещё нет, а сетевые интерфейсы отключены (закрыты).

Настройки нашей сетей можно выполнить двумя способами:

В графическом режиме
В ручном режиме командами операционной системы Cisco IOS.

Левую половину сети будем настраивать графическим, а правую – ручным способами (изменения, которые мы вносим будут отражены выделены «жирным»).

Прежде всего начнем с графической настройки маршрутизатора (левая сторона):

Щелкните левой кнопкой мыши по маршрутизатору Router0 -> Config -> FastEthernet0/0;
Включите порт (Port Status – On);
Присваиваем IP-адрес и маску подсети интерфейсу маршрутизатора FastEtherner0/0 (
10.0.0.0/ 255.255.255.0
);

Картинка с сайта: winitpro.ru

В ходе внесения нами изменений, автоматически формируется управляющая в окне Equivalent IOS Commands. В дальнейшем вы сможете использовать эти команды для ручной настройки маршрутизатора через команды CLI.

Переходим к настройке FastEthernet 0/1 (правая часть);
Включаем порт;
Присваиваем IP адрес и маску (
192.168.0.1 255.255.255.0
).

настройка IP адресов оборудования в Cisco Packet Tracer

Теперь настроим коммутатор (левый):

Нажали 1 раз левой кнопкой мышки > Config > FastEthernet0/1;
Включаем порт (Port Status – On);
Точно также включаем порты 0/2 и 0/3.

Теперь мы видим, что соединение установлено (индикация на соединениях стала зелёного цвета).

Зададим IP-адреса для компьютеров слева (в диапазоне указанных на маршрутизаторе адресов):

Нажимаем на ПК1 левой кнопкой мыши -> Desktop -> IP Configuration;
Указываем статический (опция Static) IP-адрес и маску, а также шлюз (Default Gateway – это будет IP адрес интерфейса Fa0/0 на маршрутизатор): IP:10.0.0.2 Mask:255.255.255.0 GW:10.0.0.1

Картинка с сайта: winitpro.ru
Нажимаем на ПК2 и производим аналогичные настройки, но с другим IP-адресом (10.0.0.3).

Проверим что оба компьютера стали доступны друг други (их пакеты проходят черех коммутатор):

Нажимаем на ПК1 -> Desktop -> Command Prompt;
В открывшемся окне командной строки, эмулирующей cmd выполните команду ping на ПК2:
ping 10.0.0.3

Соединение между ПК1 и ПК2 было установлено посредством логического соединения их через коммутатор. На этом графическая настройка левой части завершена.

Чтобы настроить правую часть сети, нужно только открыть порты на коммутаторе и назначить IP-адреса ПК3 и ПК4. Начнём с маршрутизатора. Ручная настройка несколько сложнее, нежели графическая, но на данном уровне она не составит особого труда. Приступим:

Заходим на коммутатор -> CLI (командная строка коммутатора);
Заходим в привилегированный режим (пишем
enable
или
en
);
Заходим в режим конфигурирования (
configure terminal
или
conf t
);
Нам нужно включить 3 интерфейса (FastEthernet 0/1-0/3), поэтому начнем с 0/1 (пишем
int f
и нажимаем tab, затем дописываем
0/1
, enter);
Мы зашли на интерфейс 0/1. Теперь активируем его (разрешим передачу данных по нему) командой
no sh
и нажимаем tab, потом enter. Теперь этот порт открыт (активен);

Картинка с сайта: winitpro.ru
Выходим из настроек интерфейса командой
ex
и enter;
Такие же настройки произведите с портами FastEthernet 0/2 и 0/3.

Осталось лишь назначить IP-адреса компьютерам ПК3 и ПК4. Но мы усложним задачу и настроим автоматическое получение IP-адресов компьютерами по протоколу DHCP. В качестве DHCP сервера, который раздает IP адреса клиентам будет выступать маршрутизатор:

Заходим на маршрутизатор -> CLI;
Так как мы уже производили настройки графическим методом, то мы изначально находимся в привилегированном режиме. Переходим в режим конфигурирования (
conf t
);
Пишем
ip dhcp pool XXX
(XXX – название пула формирования адресов DHCP):

network 192.168.0.0 255.255.255.0
(из этой сети будут присваиваться наши IP-адреса компьютерам)
default-router 192.168.0.1
(указываем адрес маршрутизатора, который будет шлюзом по-умолчанию для компьютеров)
ex
(вышли обратно в режим конфигурирования)
ip dhcp excluded-address 192.168.0.1 192.168.0.5
(этот диапазон адресов будет исключен из раздачи, назначить IP-адрес из этого диапазона можно будет только вручную);
Заходим на ПК3 -> Desktop -> IP Configuration;
Выбираем DHCP и смотрим на правильность назначенного IP адреса. В большинстве сетей IP адреса компьютерам назначаются именно так, путем получения настроек с DHCP сервера. Это исключает возможность конфликта IP-адресов, а также экономит время настройки.

Проверяем соединение между компьютерами, соединёнными через маршрутизатор:

Нажимаем на ПК3 -> Desktop -> Command Prompt;
Выполняем ping на ПК1 и ПК2:

ping 10.0.0.2

ping 10.0.0.3

Теперь мы видим, что коммутация пакетов успешно установлена.

Усложним задачу. Свяжем между собой ПК1 и ПК2, а также ПК3 и ПК4. Выполнить эту задачу можно с помощью создания vlan (виртуальная локальная сеть). Она нужна для логического разграничения устройств. Так как мы не имеем возможности разделить сеть физически, воспользуемся vlan. Приступим:

Создадим VLAN 10 на коммутаторах:
Заходим на коммутатор (Switch0, затем также настраиваем и Switch1) -> CLI, пишем
conf t
vlan 10
(создался VLAN)
Interface FastEthernet 0/2
(для ПК1),
interface FastEthernet 0/1
(для ПК2),
interface FastEthernet 0/2
(для ПК3), или
interface FastEthernet 0/1
(для ПК4). Далее команды одинаковы для всех четырёх интерфейсов:

switchport mode access

switchport access vlan 10

Теперь ПК1 и ПК2 «общаются» в рамках своей сети, а ПК3 и ПК4, в рамках своей.

проверка доступности компьютеров по сети

Вы можете получить текущую конфигурацию любого устройства в вашей сети, выполнив в CLI команду
show running-config
.

Итак, мы рассмотрели одну из самых простых схем типовой сети, использующейся для небольшой организации. Эта база, на которой строятся более сложные сети. Вы можете усложнить сеть путем добавления сетевого оборудования (дополнительные коммутаторы, маршрутизаторы, сервера, телефоны, беспроводные устройства и т.д.) и введением новых протоколов в работу (например, настройка IP-телефонов по протоколу SIP). Таким образом Cisco Packet Tracer будет отличным инструментом как для начинающего, так и для опытного сетевого инженера.

Источник

Время на прочтение6 мин

Количество просмотров269K

Задание лабораторной работы

Компания арендовала 3 помещения в бизнес центре. В этих помещениях есть только голые стены и розетки. Вы друг основателя фирмы и по совместительству сетевой и системный администратор. Вас попросили разработать схему сети.

В сети должна быть реализована возможность связываться с любым из трёх помещений в компании, но при этом каждое помещение (отдел) должны быть изолированы.
Также в третьем помещении необходимо создать беспроводную точку доступа. Эта точка должна иметь пароль junior17, должны автоматически выдаваться первые 20 адресов, SSID должен быть скрыт.

Во втором отделе стоит не настроенный web сервер. Это тоже необходимо исправить. От Вас требуется реализовать в каждом помещении возможность получать доступ к серверу по url имени.

В первом отделе 4 рабочих места, во втором — 2 рабочих места и сервер, третье помещение нужно для отдыха персонала (10 рабочих мест, в том числе 4 беспроводных).

К сетевому оборудованию вам необходимо предоставить безопасный удаленный доступ (SSH).
Обеспечить защиту портов доступа на коммутаторах (не более 2 адресов на интерфейсе, адреса должны быть динамически сохранены в текущей конфигурации, при попытке подключения устройства с адресом, нарушающим политику, на консоль должно быть выведено уведомление, порт должен быть отключен).

Так как Вы давно дружны с директором он попросил Вас создать административную виртуальную сеть и задать ей имя KingMan.

В средствах Вы ограничены. У Вас осталось с прошлой работы 3 коммутатора Cisco 2960, маршрутизатор Cisco 1941 и роутер Cisco WRT300N.

Всю работу необходимо выполнить в бесплатной программе Packet Tracer.

Инструкция по работе в Packet Tracer

Cisco Packet Tracer — это мощная программа моделирования сетей, которая позволяет системным администраторам экспериментировать с поведением сети и оценивать возможные сценарии развития событий. Этот инструмент дополняет физическое оборудование, позволяя создавать сети с практически неограниченным количеством устройств, и помогает получить практические навыки конфигурирования, поиска и устранения проблем и обнаружения устройств.

Окно программы и его структура представлены ниже.

Инструкция по выполнению лабораторной работы в Packet Tracer

1. Добавление оборудования.

Открыть Packet Tracer и создать на рабочем поле:

a. 16 компьютеров
b. Сервер
c. 3 коммутатора Cisco 2960
d. Маршрутизатор Cisco 1941
e. Роутер Cisco WRT300N

Итого: 22 устройства

2. Установка Wi-Fi модуля в ПК.

У четырёх компьютеров в третьем отделе заменить LAN разъём на Wi-Fi антенну. Для этого открываем устройство, выключаем его, вынимаем старый модуль, меняем его на Wi-Fi (WMP300N) антенну. Включаем компьютер.

3. Настройка ПК первого и второго отдела.

Каждому компьютеру в первом и втором отделе, а также серверу присвоим значения по формуле: N0.0.0.n, где N – номер отдела, а n – номер устройства (например, 10.0.0.2 – второй компьютер на первом этаже). Сервер, так как он третье устройство на втором этаже будет иметь адрес 20.0.0.3.

Маску подсети выставим на 255.255.255.0.
Default Gateway выставим N0.0.0.254.
DNS Server выставляем на 20.0.0.3.

Пример правильно настроенного ПК в первом отделе:

Пример правильно настроенного ПК во втором отделе:

На сервере выставим такие настройки:

4. Настройка третьего отдела.

Выставим IP по формуле 30.0.0.10n, где n – номер ПК.

Пример правильно настроенного ПК в третьем отделе:

Продолжим настройку ПК. Первый IP – 30.0.0.101, а последний – 30.0.0.110

5. Настройка роутера.

Выставим настройки:

IP - 30.0.0.253
Маска - 255.255.255.0
Start IP Address - 30.0.0.1
Maximum number of Users – 20
Static DNS 1 - 20.0.0.3
Network Name - Cisco2107
SSID Broadcast – Disabled
Security Mode - WPA2-Personal
Passphrase - junior17

Скриншоты всех настраиваемых вкладок роутера:

Настройка беспроводных ПК. Задаём имя сети Cisco2107 и WPA2-Personal пароль – junior17

Пример настроек одного из ПК:

6. Подключаем кабели и соединяем отделы.

Соединяем ПК витой парой.

Во всех коммутаторах подключаем кабели к FastEthernet по часовой стрелке. В маршрутизаторе подключимся к гигабитному разъёму, предварительно его включив.

Настраиваем VLAN на всех коммутаторах. Для этого открываем коммутатор в первом отделе. Переходим в интерфейс командной строки и вводим команды:

	Switch>en
	Switch#conf t
	Switch(config)#vlan 10
	Switch(config-vlan)#name Office1
	Switch(config-vlan)#end

Рассмотрим все команды.

En – enable. Расширенный доступ к конфигурации

Conf t – Configuration terminal. Открывает терминал настройки

Vlan 10 – создаёт виртуальную сеть с индексом 10

Name Office1 – задаётся имя VLAN. Имя – Office1.

End – завершения настройки.

Открываем коммутатор во втором отделе и прописываем следующие команды:

	Switch>en
	Switch#conf t
	Switch(config)#vlan 10
	Switch(config-vlan)#name Office1
	Switch(config-vlan)#exit
	Switch(config)#vlan 20
	Switch(config-vlan)#name Office2
	Switch(config-vlan)#exit
	Switch(config)#vlan 30
	Switch(config-vlan)#name Office3
	Switch(config-vlan)#exit
	Switch(config)#end

Открываем коммутатор в третьем отделе и прописываем следующие команды:

	Switch>en
	Switch#conf t
	Switch(config)#vlan 30
	Switch(config-vlan)#name Office3
	Switch(config-vlan)#end

Выставляем на пером коммутаторе VLAN 10 на все порты, к которым есть подключение (Fa0/1-Fa0/5).

На втором коммутаторе нужно выставить порт, к которому подключен коммутатор из первого отдела VLAN – 10, из третьего VLAN – 30, а 2 ПК и сервер второго отдела VLAN – 20. То есть Fa0/1 – VLAN 10, Fa0/2- Fa0/4 – VLAN 20, Fa0/5 – VLAN 30. Fa0/6, соединяющий коммутатор и маршрутизатор выставляем в Trunk режим.

На третьем коммутаторе нужно выставить на все порты VLAN 30 (Fa0/1-Fa0/8).
Затем, производим настроим маршрутизатора для работы с VLAN.

Также, переходим во вкладку CLI и прописывает там команды:

	Router>en
	Router#conf t
	Router(config)#int gig 0/0.10
	Router(config-subif)#encapsulation dot1Q 10
	Router(config-subif)#ip address 10.0.0.254 255.255.255.0
	Router(config-subif)#exit
	Router(config)#int gig 0/0.20
	Router(config-subif)#encapsulation dot1Q 20
	Router(config-subif)#ip address 20.0.0.254 255.255.255.0
	Router(config-subif)#exit
	Router(config)#int gig 0/0.30
	Router(config-subif)#encapsulation dot1Q 30
	Router(config-subif)#ip address 30.0.0.254 255.255.255.0
	Router(config-subif)#end

Теперь разберём команды:

int gig 0/0.10. Команда подключает виртуальный интерфейс для работы с разными VLAN. Цифра после точки – номер VLAN.

Encapsulation dot1Q 10. Команда настройки VLAN в sub. Номер после dot1Q – номер VLAN.

ip address 10.0.0.254 255.255.255.0. IP адрес выхода пакетов информации.

Теперь протестируем сеть командой ping.

Возьмём любой компьютер в каждом отделе и пропингуем все отделы (в третьем отделе проверим и проводную сеть и беспроводную).

Первый отдел

Второй отдел

Третий отдел (кабель)

Третий отдел (Wi-Fi)

Добавляем административный VLAN (40 — Management).

7. Настройка сервера.

Включаем DNS.
Name — www.cisco.com.
Address – 20.0.0.3.

Проверим возможность выхода на сайт из любого отдела. Вводим URL имя в браузере и нажимаем Go.

8. Настроим SSH.

Для этого заходим в маршрутизатор и пишем команды:

	Router>en
	Router#clock set 10:10:00 13 Oct 2017
	Router#conf t
	Router(config)#ip domain name ssh.dom
	Router(config)#crypto key generate rsa
	Router(config)#service password-encryption
	Router(config)#username Valery privilege 15 password 8 junior17
	Router(config)#aaa new-model
	Router(config)#line vty 0 4
	Router(config-line)#transport input ssh
	Router(config-line)#logging synchronous
	Router(config-line)#exec-timeout 60 0
	Router(config-line)#exit
	Router(config)#exit
	Router#copy running-config startup-config

Разберём каждую команду:

clock set 10:10:00 13 Oct 2017. Устанавливаем точное время для генерации ключа.

ip domain name ssh.dom. Указываем имя домена (необходимо для генерации ключа).

crypto key generate rsa. Генерируем RSA ключ (необходимо будет выбрать размер ключа).

service password-encryption. Активируем шифрование паролей в конфигурационном файле.

username Valery privilege 15 password 8 junior17. Заводим пользователя с именем Valery, паролем junior17 и уровнем привилегий 15.

aaa new-model. Активируем протокол ААА (до активации ААА в системе обязательно должен быть заведен хотя бы один пользователь).

line vty 0 4. Входим в режим конфигурирования терминальных линий с 0 по 4.

transport input ssh. Указываем средой доступа через сеть по умолчанию SSH.

logging synchronous. Активируем автоматическое поднятие строки после ответа системы на проделанные изменения.

exec-timeout 60 0. Указываем время таймаута до автоматического закрытия SSH сессии в 60 минут.

copy running-config startup-config. Сохраняем конфигурационный файл в энергонезависимую память. (Здесь выведется строка «Destination filename [startup-config]?» Вводим «startup-config»).

9. Настроим защиту портив на каждом коммутаторе.

Для этого открываем коммутатор и пишем команды:

	Switch>en
	Switch#conf t
	Switch(config)#interface range fastEthernet 0/X-Y
	Switch(config-if-range)#switchport mode access
	Switch(config-if-range)#switchport port-security
	Switch(config-if-range)#switchport port-security maximum K
	Switch(config-if-range)#switchport port-security mac-address sticky
	Switch(config-if-range)#switchport port-security violation shutdown
	Switch(config-if-range)#end

Разберём каждую команду:

Interface range fastEthernet 0/X-Y. Выбор диапазона интерфейсов (X – первый нужный порт, Y – последний).
ВНИМАНИЕ! Выбирайте порты которые НЕ активны в подключениях!

switchport mode access. Переводим порт в access режим.

switchport port-security. Включаем защиту портов.

switchport port-security maximum K. Ограничиваем число MAC-адресов на интерфейсе (K – число портов).

switchport port-security mac-address sticky. Выбираем способ изучения MAC-адресов коммутатором (есть статический (mac-address) и динамический (sticky)).

switchport port-security violation shutdown. Задаем тип реагирования на превышение числа разрешенных MAC-адресов (бывают protect – после переполнения все пакеты, отправленные с других MAC-адресов отбрасываются, restrict – то же самое, но с уведомлением в syslog или по SNMP, shutdown – порт выключается до автоматического или ручного его поднятия, также отправляются уведомления).

В итоге работа выполнена так:

Прочитать о том, почему данная сеть не будет криво работать в реальных условиях и о том как это поправить можно здесь: habrahabr.ru/post/350878

Если эта публикация вас вдохновила и вы хотите поддержать автора — не стесняйтесь нажать на кнопку

Источник

Cisco Packet Tracer is a powerful network simulation tool that allows users to experiment with network behavior and create intricate network topologies. This comprehensive guide aims to help beginners get started with Cisco Packet Tracer, providing step-by-step instructions to install, navigate, and utilize this invaluable tool. Whether you’re a networking student or a seasoned professional looking to polish your skills, Cisco Packet Tracer offers an extensive platform to simulate network configurations and troubleshoot network issues.

What is Cisco Packet Tracer?

Cisco Packet Tracer is a network simulation software developed by Cisco. It allows users to create network topologies, configure devices, and simulate network traffic to study how data flows within a network. The software is particularly popular among students and professionals preparing for Cisco certification exams such as CCNA and CCNP.

Why Use Cisco Packet Tracer?

Cisco Packet Tracer offers several key benefits:

User-Friendly Interface: Its intuitive GUI makes it accessible even for beginners.
Comprehensive Device Support: Simulates a wide range of Cisco devices.
Interactive Learning: Provides a hands-on approach to learning network concepts.
Cost-Effective: Free for students and educators associated with Cisco Networking Academy.

Step-by-Step Installation Guide

Let’s begin with the installation process.

Step 1: Install Cisco Packet Tracer

Open the downloaded installation file.
Follow the on-screen instructions to complete the installation.
Once installed, launch the application.

Step 2: Log In

Upon launching Packet Tracer, you will be prompted to log in with your Cisco Networking Academy credentials.
Enter your username and password to access the full features of the software.

Navigating Cisco Packet Tracer

After logging in, you’ll be greeted by the main interface of Cisco Packet Tracer. Here’s a quick overview of its primary components:

Menu Bar: Contains various options like File, Edit, Options, Tools, Extensions, and Help.
Toolbox: Located on the left side, this area contains different networking devices such as routers, switches, end devices, and connectors.
Workspace: The central area where you build and configure your network topology.
Network Components: A selection box at the bottom that allows you to switch between different device categories.
Device Configuration: Located at the bottom right, it allows you to configure devices’ settings.

Building Your First Network Topology

Now that you’re familiar with the interface, let’s create a basic network topology.

Step 1: Adding Devices

Select Devices: From the Toolbox, select a router (e.g., 1841 Router) and a switch (e.g., 2960 Switch).
Drag and Drop: Drag these devices into the Workspace.

Step 2: Connecting Devices

Choose Connections: Click on the “Connections” icon in the Toolbox.
Select Cable Type: For this example, choose the “Automatic” connection type, which selects the appropriate cable based on the devices being connected.
Connect Router to Switch: Click on the router, then on the switch to connect them.

Step 3: Adding End Devices

Add PCs: From the Toolbox, select two PCs and drag them into the Workspace.
Connect PCs to Switch: Use the “Automatic” connection type to connect each PC to the switch.

Step 4: Configuring IP Addresses

Configure PCs:
- Click on the first PC.
- Go to the “Desktop” tab and select “IP Configuration”.
- Assign an IP address (e.g., 192.168.1.2) and Subnet Mask (e.g., 255.255.255.0).
- Repeat the process for the second PC with a different IP address (e.g., 192.168.1.3).
Configure Router:
- Click on the router.
- Go to the “CLI” tab.
- Enter the following commands:
  Router> enable
  Router# configure terminal
  Router(config)# interface fastethernet0/0 Router(config-if)# ip address 192.168.1.1 255.255.255.0
  Router(config-if)# no shutdown
  Router(config-if)# exit
  Router(config)# exit
  Router# write memory

Testing Your Network

With your basic network topology in place, it’s time to test the connectivity between devices.

Step 1: Ping Test

Open Command Prompt: On the first PC, go to the “Desktop” tab and select “Command Prompt”.
Ping Command: Type ping 192.168.1.3 to test connectivity with the second PC.

If everything is set up correctly, you should see a series of successful replies, indicating that the PCs can communicate with each other through the network.

Additional Features to Explore

Once you’re comfortable with the basics, delve into more advanced features of Cisco Packet Tracer:

Network Simulation: Explore dynamic routing protocols such as OSPF, EIGRP, and BGP.
IoT Simulations: Experiment with Internet of Things (IoT) devices and configurations.
Multiuser Collaboration: Collaborate with peers in real-time to build complex network scenarios.
Activity Wizard: Create and customize learning activities to test your networking knowledge.

Summary

Cisco Packet Tracer is an indispensable tool for anyone interested in networking. From students to seasoned professionals, its robust feature set and user-friendly interface make it the go-to platform for network simulation and learning. By following this guide, you should now have a solid foundation to start exploring and creating your own network topologies.

So, fire up Cisco Packet Tracer, get creative, and watch your networking skills soar to new heights!

Источник
