Fagor lvc 21b инструкция

Fagor LVC-12, LVC-15, LVC-21, LVC-15 D, LVC-21B User guide

…

Fagor LVC-12, LVC-15, LVC-21, LVC-15 D, LVC-21B, LVC-21D User guide

Картинка с сайта: manualmachine.com

Инструкция по установке, эксплуатации и уходу

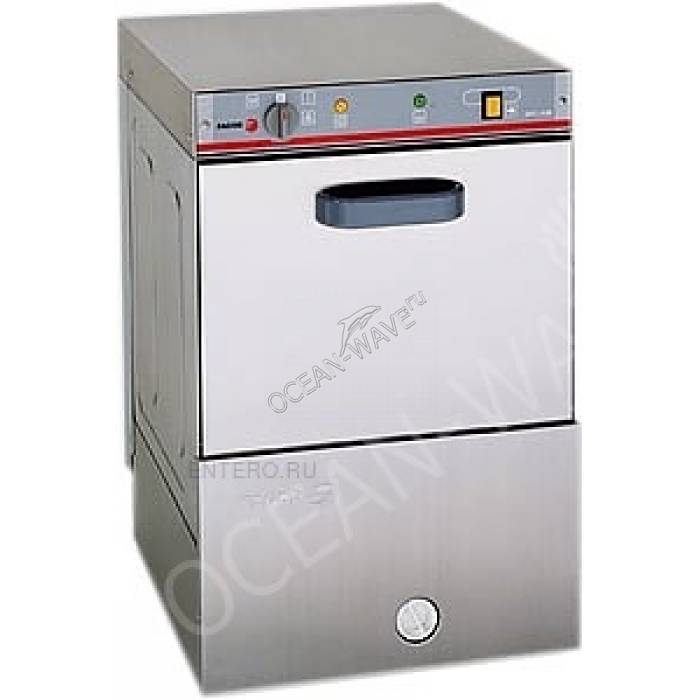

Стаканомоечная машина LVC-12, LVC-15, LVC-21, LVC-15 D,

LVC-21B, LVC-21D

Картинка с сайта: manualmachine.com

А – подвод воды
D – сливной патрубок

Е – Электрический кабель

Рис 1.

Картинка с сайта: manualmachine.com

Рис 2

Рис 4

Рис 5

Рис 3

S – запорный кран
F – фильтр

Н – труба
Е – электроклапан
В — Электронасос

С – сливной коллектор
D – сливная труба

Клеммная панель

(220-240V/ 1N~)

Кабель

2х 2,5 +

Т

Предохра

нитель

20 А

Подключение к сети

(220-240V/ 1N~)

am/ve –

желтый/зеленый

a – синий

m – коричневый

r – красный

Рис 6

Loading…

Instrucciones generales para instalación, uso y mantenimiento

*********

Instructions générales pour l’instalation, l’utilisation et

l’entretien

*********

General instructions for installation, use and maintenance

*********

Allgemeine bedienungssanleitung für Installation, Gebrauch und

Wartung

*********

Istruzioni generali per l’installazione, l’uso e la manutenzione

*********

LAVAVASOS / LAVE—VERRES / GLASS—WASHERS / GLASSMASCHINEN

/ LAVABICCHIERI

Mods.: LVC — 12 LVC — 21B

LVC — 15 LVC — 15D

LVC — 21 LVC — 21D

Z – 406132

Инструкция по установке,
эксплуатации и уходу

Стаканомоечная
машина LVC-12,
LVC-15,
LVC-21,
LVC-15
D, LVC-21B, LVC-21D

Картинка с сайта: gigabaza.ru

Рис 1.

А
– подвод воды

D
– сливной патрубок

Е
– Электрический кабель

Р

Картинка с сайта: gigabaza.ru

ис
2

Рис 3

S
– запорный кран

F
– фильтр

Н –
труба

Е –
электроклапан

В —
Электронасос

Рис 4

С – сливной
коллектор

D
– сливная труба

Рис 5

Рис 6

Р

Картинка с сайта: gigabaza.ru

ис
7

Рис 8

Р

Картинка с сайта: gigabaza.ru

ис
9

Рис 10

Рис 11

Рис 12

Рис 13

Картинка с сайта: gigabaza.ru

Рис 14

1. Установка

1. Схемы
   установки (см. Рис. 1)

2. Установка
   на месте
   Выровняйте и отрегулируйте
   машину по высоте (Рис 2)

1. Подключение
   к водопроводу
   сделать как показано
   на Рис. 3 и Рис. 4
   Необходимое давление
   для ополаскивания – 2-4 кг/см²
   (3,5-5 кг/см²) При давлении в главной
   магистрали менее 2 кг/см² (3,5
   кг/см²) требуется установка
   электрического нагнетательного насоса
   (Рис. 4)

1. Слив
   —
   установить сливной патрубок как
   показано на Рис.5
   — установить сифонную
   трубу для преотврящения образования
   неприятных запахов

1. Электрическое
   подключение
   — Для доступа к клеммной
   панели (R) (Рис 6 и Рис 1)
   снять крышку (Т) и заднюю панель (Р).
   Подключить клеммы как показано на Рис
   6. Подключить кабель (Е), требуется
   оставить достаточно длины кабеля,
   чтобы снять электрическую панель
   спереди.
   — Подключить главный
   выключатель (I), независимо
   от машины; расстояние между контактами
   3 мм.
   — Посудомоечная машина должна
   быть заземлена

1. Технические
   данные


1. Эксплуатация
   машины

   LVC-12 (Рис
   7)
   — При включении главного выключателя
   (1) , он загорится. Бак и бойлер начнут
   заполняться водой. Когда машина будет
   заполнена до требуемого уровня, подача
   воды автоматически остановится
   —
   Цикл мойки может быть установлен
   максимум на 2 минуты. Начните процесс
   мойки, повернув ручку (5) по часовой
   стрелке. Во время процесса работы
   загорится контрольная лампочка (4).
   (Рис 7)

   LVC-15, LVC-21
   (Рис
   — При включении главного
   выключателя (1), он загорится. Бак и
   бойлер машины начнут заполняться
   водой. (Рис
   — Когда загорится
   контрольная лампочка (2), машина готова
   к работе. Цикл мойки может быть установлен
   до 2 минут. Начните работу, повернув
   ручку (5) по часовой стрелке. Во время
   работы загорится контрольная лампочка
   (4)
   — Для холодного ополаскивания
   нажмите кнопку (3)

   LVC-21B
   (Рис 9)
   — Установите переключатель (1)
   в положение
   ,
   загорится контрольная лампочка (2).
   Машина начнет забирать и нагревать
   воду для мойки и ополаскивания. Когда
   загорится контрольная лампа (3), машина
   готова к работе.
   — Начните процесс
   мойки, нажав кнопку (4). Программа
   рассчитана на 2 минуты.
   — Для полного
   слива воды из бака, выньте переливное
   устройство (А) (Рис 13), установите
   переключатель (1) в положение

   и нажмите кнопку (4) (Рис 9)
   — В конце
   для установите переключатель в положение
   0

   LVC-15D,
   LVC-21D (Рис
   10)
   — Установите переключатель (1) в
   положение
   ,
   загорится контрольная лампочка (2).
   Начнется заполнение и нагрев воды.
   —
   Когда загорится контрольная лампочка
   (4), машина готова к работе.
   — Цикл может
   быть установлен максимум до 2 минут.
   Начните процесс, повернув переключатель
   (6) по часовой стрелке. Во время работы
   загорится контрольная лампочка (5)

2. Регенерация
   водоумягчителя
   Модели LVC-15D,
   LVC-21D имеют
   встроенные водоумягчители, которые
   следует регенерировать в конце каждого
   дня. Для этого, выполните следующие
   инструкции:
   — Установить переключатель
   (1) в положение

   (Рис 10)
   — Выньте переливную пробку (А)
   (Рис 13)
   — На несколько секунд нажмите
   кнопку (3) (Рис 10), пока не загорится
   контрольная лампочка (5)
   — После
   приблизительно 20 минут работы лампочка
   (5) погаснет (Рис 10), показывая, что цикл
   регенерации закончен.
   — Заполняйте
   емкость поваренной солью каждую неделю,
   герметично закрывая крышку (Т) (Рис
   11)

3. Совет
   по правильной мойке
   — Добавляйте
   моющее средство непосредственно в
   моечную камеру, или в дозатор моющего
   средства, если установлен, согласно
   дозировке, рекомендованной производителем
   моющих средств.
   — Контролируйте и
   поддерживайте требуемый уровень
   ополаскивающей жидкости в баке и за
   тем, чтобы трубка с фильтром была
   опущена в емкость с ополаскивающим
   средством

   Подготовка посуды
   —
   Прежде чем укладывать посуду в корзину,
   удалите наиболее крупные остатки
   пищи
   — Стаканы и чашки следует
   укладывать в корзину вверх дном
   —
   Укладывайте столовые приборы в
   специальные ячейки, ручками вниз.
   Перемешайте ложки с ножами и вилками
   —
   Установите специальные корзины для
   столовых приборов в основную
   корзину

   Холодное ополаскивание
   Для
   включения процесса холодного
   ополаскивания, нажмите кнопку (3) (Рис
   в моделях LVC-15, LVC-21;
   в моделях LVC-21B,
   LVC-15D,
   LVC-21D
   установите переключатель в положение

   (рис 9,10)

1. Уход

   —
   В машинах без дозатора моющих средств,
   добавляйте требуемое количество каждые
   10 циклов
   — Проверяйте контейнеры
   моющих и ополаскивающих жидкостей
   —
   Чистите фильтр (F) ежедневно.
   Для этого освободите переливную пробку
   (А), поверните ее против часовой стрелки
   и поднимите. Далее снимите фильтр,
   повернув против часовой стрелки, так,
   чтобы приливы фильтра попали в пазы.
   (Рис 13)
   — Если машина не будет
   использоваться долгое время, покройте
   ее поверхности слоем технического
   вазелина
   — Для мойки машины используйте
   только мыло и воду. Не допускается
   применения абразивных материалов. Для
   мойки машины снаружи не используйте
   воду под напором.

   1. Электрические
      и механические проблемы

      Прежде
      чем обращаться в сервисный центр,
      убедитесь, что:

      — Машина правильно
      подключена к электропитанию
      —
      Напряжение соответствует заявленному
      для машины
      Если возникли проблемы с
      подключением к воде или машина слишком
      долго начинает работу, проверьте:
      —
      Подключение к воде
      — Фильтр в
      электроклапане
      При неправильном
      процессе ополаскивания убедитесь,
      что:
      — Фильтр на подводе воды не
      засорен
      — Давление воды в главной
      магистрали соответствует 2-4 кг/см²
      —
      Ополаскивающие рукава вращаются без
      помех, а форсунки не засорены. Промойте
      ополаскивающие рукава, ослабив винт
      на валу. Для того, чтобы ослабить или
      затянуть винт используйте монету
      —
      Уровень ополаскивающей жидкости

      При
      неправильном процессе мойки, убедитесь,
      что:
      — Моющие рукава вращаются без
      помех, а форсунки не засорены
      —
      Всасывающий фильтр не засорен и
      правильно установлен
      — Дозировка
      моющего средства подобрана правильно

   2. Дополнительные
      принадлежности
      Производитель
      предлагает дополнительные аксессуары,
      которые могут быть установлены на
      машину:
      — Дозирующее устройство
      —
      Нагнетающий электронасос
      — Дозатор
      моющего средства
      — Анти-возвратный
      клапан
