Фальцевое покрытие считается одним из лучших решений для крыш с небольшим уклоном. Оно герметично, долговечно и монтируется достаточно просто. Изначально фальц собирался только вручную. Это отнимало много времени, качество стыков зависело от квалификации рабочего. После появления профессионального оборудования для сборки скорость монтажа увеличилась, появилась возможность выполнять ровные соединения любой длины. Поэтому растет востребованность такой отделки. Разберем все тонкости самостоятельного монтажа фальцевой кровли.
Все о самостоятельном монтаже фальцевой кровли
Что это такое
Виды фальца
Устройство кровли
Этапы монтажных работ
— Укладка паро- и теплоизоляции
— Гидроизоляция
— Установка обрешетки
— Укладка листов-картин
— Установка дополнительных элементов
Что это такое
Покрытие собирается из металлических листов, их называют картины. Они соединяются между собой особым способом — с образованием фальца или технологического загиба. Он может быть одинарным или двойным. В любом случае, выполненное по правилам соединение образует полностью герметичный и надежный шов. Качество и характеристики готовой кровли зависят от металла, из которого изготовлены листы-картины. Вариантов может быть несколько, коротко охарактеризуем каждый.
Виды металла для кровли
- Сталь. Ее чаще других выбирают для обустройства покрытия. Стальные листы хорошего качества служат более 50 лет. Предназначенный для крыши стальной прокат покрывают защитным покрытием: цинком или полимерной пленкой. Это улучшает внешний вид материала и его эксплуатационные характеристики.
- Медь. Самый дорогой из всех металлов. Из меди получается очень красивая и долговечная отделка. Она служит более 150 лет. Со временем медные листы покрываются патиной, приобретают благородный зеленоватый тон. Достоинством металла считается высокая пластичность, что позволяет накрывать основания любой формы.
- Алюминий. Легкий и пластичный металл. Небольшой вес позволяет изготавливать отделку, которая не дает излишней нагрузки на стропильную систему. По пластичности алюминий похож на медь. Им тоже можно отделывать крыши разных форм, в том числе и с изгибами. Срок службы алюминиевых листов больше 70 лет.
- Сплав титана с цинком. Лучше других защищен от коррозии, поэтому дополнительное обслуживание не требуется в течение всего срока службы. При условии грамотной сборки он составит 100-120 лет. Сплав очень прочен, достаточно пластичен. Со временем покрывается благородной патиной.
Разновидности фальца
Технология монтажа фальцевой кровли зависит от того, какой используется тип фальца. Выпускаются два вида картин: панели под механическую завальцовку и самозащелкивающиеся. Детали для завальцовки соединяются с помощью специального оборудования. Они образуют жесткие соединения, которые могут быть одинарными и двойными. Последний вариант дает максимально герметичный стык. Различают также стоячие и лежачие фальцы. Первые применяют при стыковке панелей вдоль скатов, вторые — при соединении лежащих поперек элементов.
Защелкивающиеся листы, или клик-фальцы, можно собрать без спецоборудования. Панели легко защелкиваются, образуя достаточно герметичный стык. Однако его герметичность ниже, чем у двойного и даже одинарного завальцованного шва. Двойной фальц с дополнительной укладкой уплотнительной ленты или герметика разрешено монтировать на почти плоские поверхности, с наклоном от 3°. Стык одинарный разрешается ставить на кровлях, наклоненных от 10°. На уклонах больше 16° разрешено применять клик-фальц.
Устройство фальцевой кровли
Эксплуатационные характеристики и долговечность фальцевого покрытия во многом зависят от того, насколько качественно смонтирован «кровельный пирог», на который оно уложено. Разберем, из каких слоев он должен состоять.
- Удерживающая обрешетка. Собирается из реек, на них укладываются пароизоляционная мембрана и утеплитель.
- Пароизоляция. Задерживает водяные пары, поднимающиеся из помещения. Не дает им попасть в толщу теплоизоляции.
- Утепляющий материал. Служит шумо- и теплоизолирующей прослойкой. Гасит звуковые волны, задерживает тепло.
- Гидроизоляция. Не дает влаге с крыши попасть на теплоизоляцию и остальные элементы кровельного пирога.
- Контробрешетка. Образует зазор, через который вентилируется подкровельное пространство.
- Обрешетка. Основа для укладки и закрепления кровельной отделки.
Если уклон ската небольшой, обычно используется обрешетка сплошного типа. Тогда затрудняется процесс отведения конденсата, который собирается на внутренней поверхности отделки крыши. Чтобы этого избежать, на обрешеточные доски укладывают еще один слой. Это диффузионная объемная мембрана со структурирующим профилем, который помогает отводить накапливающийся конденсат.
Для обеспечения хорошего обдува подкровельного пространства обязательно ставится вентилируемый конек, а на свесы карниза монтируется лента-сетка из ПВХ. Важный момент — величина шага обрешетки под фальцевую кровлю. По строительным нормам расстояние между брусками не может быть больше 200 мм. Это делается для того, чтобы шагающий по крыше человек мог наступать на две дощечки сразу. Только так можно уберечь металлические листы от деформации, а стык от разрыва. Около желобов и на участках свесов настил должен быть сплошным. Его ширина — от 700 мм.
Технология монтажа покрытия
Перед началом работ заготавливают листы-картины. Их можно купить уже готовыми или изготовить самостоятельно из рулонного или листового проката. Для самостоятельного изготовления потребуется оборудование: фальцепрокатный или листогибочный станок. Покупать его ради одного раза нецелесообразно, лучше воспользоваться услугами профессионалов. У них же можно будет заказать изготовление всех необходимых доборных элементов. После того как материал подготовлен, приступают к работам. Разберем инструкцию по монтажу фальцевой кровли.
1. Обустройство паро- и теплоизоляции
Начинают с укладки утеплителя. Обычно это плиты минеральной ваты, которые устанавливаются враспор между стропильными стойками. Минвату подрезают с таким расчетом, чтобы она удерживалась внутри стропил без дополнительного крепления.
Поверх теплоизолятора укладывают пароизоляционную мембрану. Ее нарезают на полосы, кладут на ватные плиты. При пересечении полос обязателен нахлест в 10-15 см. Мембранные полотна скрепляют между собой строительным скотчем. К стропилам мембрану крепят степлером. В результате получается герметичная поверхность, закрывающая внутреннюю сторону утеплителя.
При необходимости монтируется поддерживающая обрешетка. Если по проекту крыша будет «холодная», то есть чердачное помещение не должно отапливаться, тепло- и пароизоляция не укладываются.
2. Монтаж гидроизоляции
Гидроизолирующая мембрана укладывается с внешней стороны крыши поверх стропил. Перед тем как ее постелить, вдоль карнизов устанавливают капельники. После этого кладут мембрану. Ее раскраивают на полосы, которые укладываются от карниза к коньку. Гидроизоляцию закрепляют к стропильным опорам степлером.
Полосы кладут внахлест, величина перехлеста — 100-150 мм. Стыки желательно проклеить скотчем. Натягивать пленку нельзя, она должна крепиться с небольшим провисанием. «Излишек» мембраны между соседними стропилами не может быть больше 35 мм. На фронтонах изоляция должна свисать на 150 мм. В нижней части мембрану приклеивают к капельникам. Для этого используют прочный двусторонний скотч или строительный герметик.
3. Установка обрешетки
Поверх гидроизоляции монтируют контробрешетку. Ее собирают из деревянных брусков 50х50 мм. Их кладут вдоль стропильных опор и закрепляют саморезами. Перпендикулярно элементам контробрешетки укладывается обрешетка. Для нее берут дощечки толщиной 30-35 мм. Шаг ее установки выбирается в зависимости от уклона крыши. По окончании работ в нижней части собранной конструкции стамеской делают пазы под крюки для удерживания водостока. Крюки ставят на место. После этого ставится на место карнизная планка.
4. Установка картин
Монтаж начинают со стартовой панели. Она отличается от других тем, что может с двух сторон закрепляться к основанию. Ее укладывают с торца крыши строго перпендикулярно карнизу. Перекос недопустим. Он испортит вид всей крыши, ведь остальные элементы кладутся параллельно первому. Лист укладывают и закрепляют к обрешеточным брускам. Способ крепления выбирается в зависимости от типа фальца.
У листов клик-фальца сбоку расположена гвоздевая полка с перфорацией. Их крепят саморезами, размещая крепеж точно в центре овального отверстия. Иначе панель будет деформироваться от теплового расширения.
Панели под одинарный и двойной фальц закрепляют кляммерами. Крепеж должен точно повторять форму бортика листа. Он прижимает его к основе, но при этом дает ей возможность немного сдвигаться при тепловом расширении.
У закрепленного листа загибают нижний край. Делают это так. Края у замков надрезаются ножницами по металлу на глубину 2,5 см. Край подгибается под углом 20-30°, подгиб выполняется специальным инструментом. Выступающие металлические элементы у замков обрезаются. Рядом с первой картиной укладывается вторая. Если проводится крепление клик-фальц, их защелкивают.
Для обустройства соединений под завальцовку второй лист кладут внахлест так, чтобы загнутый край перекрывал гвоздевую полку первого, закрепляют на обрешеточные бруски. Затем проводится обжим фальцевого соединения вместе со скрытыми кляммерами. Сначала рамкой для горизонтальных замков выполняется начальный обжим. После этого окончательно закрывают соединение рамкой под двойной фальц. Аналогично укладываются все оставшиеся картины. Последнюю панель подрезают так, чтобы она не свешивалась на фасадную поверхность. Край листа подгибают и закрепляют на обрешетку кляммерами.
5. Установка дополнительных элементов
Осталось установить на кровлю дополнительные элементы. Обязательно ставится вентилируемый конек. Это делается в несколько этапов.
- По верхним краям установленных картин вдоль коньковой линии монтируется сетчатая аэрационная лента. Она должна полностью закрыть коньковый зазор.
- Вдоль конька между замками планок на обоих скатах устанавливается опорный вентпрогон.
- На опорный вентпрогон ставится коньковая планка.
Для обустройства ендовы используются специальные доборные элементы. Планку ендовы закрепляют на крепежном элементе, участки крепления герметизируют. Обрезают по шаблону картины, примыкающие к ендове. Обязательно оставляют припуск 2,5 см. Монтируют ендову в зацеп с карнизной и крепежной планками.
Для труб и вентшахт выполняются обходы. Для этого из панелей вырезаются боковые фартуки. Они одним краем должны прилегать к стенке дымохода, другим закрепляться к лежащей рядом картине. Плоскость между ними накрывается планками примыкания. На верхней выполняется зацеп. На него укладывается картина, подходящая к трубе сверху. Нижняя планка крепится в зацеп к подходящей снизу фальцевой панели. Все примыкания обязательно промазываются кровельным герметиком.
Фальцевая кровля — хорошее решение для любой постройки. Она надежна, герметична и долговечна. Если сборка проведена правильно, она не «шумит» как профнастил или металлочерепица, несмотря на то, что сделана из металла. При этом фальцевое покрытие красиво, особенно если сделано из меди или алюминия.
В современном строительстве широко используются высококачественные герметичные материалы. Одним из самых надежных и долговечных кровельных покрытий является фальцевая крыша. Каждая модификация представленного стройматериала имеет стальной лист и шов, который герметично соединяет друг с другом элементы кровельной конструкции. Впервые ее стали использовать в Европе, Германии. Сегодня она широко востребована в России и европейских странах.
Сложные фальцевые кровли идеально имитируют черепицу, фланец, плитку. Производители предлагают различные варианты для жилых и коммерческих объектов. Фальцевые панели могут быть в виде шашек и ромбов. Проектирование фальцевой кровли в соответствии с нормативами возможно в отношении плоских, скатных и многоскатных кровельных систем. Важно отметить, что конструкция может монтироваться не только вертикально, но также горизонтально и по диагонали. Однако чаще всего монтаж производится от карниза к коньку вертикально.
Что представляет собой фальцевая кровля
Кровельная система состоит из металлических листов, которые соединены при помощи фальца — специального технологичного загиба. Конструкция фальцевой кровли может иметь как одинарный, так и двойной фальц. Качество и технические характеристики готовой системы напрямую будут зависеть от того, из какого материала выполнена крыша.
Виды покрытия кровли фальц по материалу
- Сталь. Конструкция состоит из стали, покрыта полимером или цинком. Ее отличает высокая устойчивость к коррозионным процессам и длительный срок службы. Фальцевая кровля из стали используется для односкатных, двухскатных и многоскатных кровельных конструкций.
- Алюминий. Долговечная кровельная система, выполненная из алюминия. В сравнении с другими материалами имеет небольшой вес, отличается высокой устойчивостью к коррозии. Не подходит для северных регионов и тех районов, где выпадает большое количество снега.
- Медь. Дорогая кровельная система используется для особняков и крупных коммерческих объектов. Монтаж медной фальцевой кровли производится так же, как стальной и алюминиевой. Главное ее достоинство в минимальном шуме от дождя и снега, в сравнении со стальной конструкцией. Монтаж фальцевой кровли из меди лучше доверить профессионалам, так как материал очень мягкий и гибкий, его легко испортить.
На практике чаще всего укладывают фальцевую кровлю из стального листового проката толщиной 0,45-0,55 мм. Материал отличается доступной стоимостью, надежностью. Редко используются медные, алюминиевые и цинково-титановые изделия.
Фальцевые панели по типу конструкции
- Кровля с системой кликфальц. Монтаж фальцевой кровли кликфальцем считается самым простым, но при этом очень надежным. Применяется для объектов с крышей с наклоном 15-17 градусов.
- Одинарный шов. Конструкция имеет простое соединение. Фальц может быть как стоячим, так и лежачим. Из достоинств доступная стоимость. Из недостатков отсутствие идеальной герметичности шва. Подходит для крыш, которые имеют угол наклона от 10 градусов.
- Двойной фальц. Кровельная конструкция повышенной герметичности. Имеет Г-образную модификацию кромки для соединения панелей. Монтаж кровли с двойным стоячим фальцем широко используется для кровельных систем с углом наклона 3-5 градусов и более.
- Реечная фальцевая система. Напоминает по виду двойную стоячую конструкцию. Единственное отличие в более усиленной стыковочной кромке. При этом уклон кровли из фальца составляет 3 градуса и более.
В строительной сфере монтаж фальцевой кровли часто выполняется по проверенной технологии с использованием двойного фальца или же самозащелкивающегося. Монтаж фальцевой кровли с двойным замком применяется для кровельных систем с любым наклоном, а самозащелкивающаяся конструкция лишь для крыш с углом наклона от 15 до 90 градусов.
Преимущества кровельной системы
- Высокая герметичность конструкции. Технология укладки фальцевой кровли с помощью фальца позволяет исключить возможные протечки. Использование специальных саморезов исключает попадание влаги внутрь конструкции.
- Относительно небольшой вес. Кровельные панели весят сравнительно немного, что дает возможность использовать недорогой фундамент при возведении строения.
- Длительный срок службы. Фальцевая кровля своими руками способна прослужить более 100 лет. Особенно это касается модификаций из оцинкованной стали, алюминия и меди. Соблюдение схемы монтажа фальцевой кровли и правильная эксплуатация обеспечат необходимую долговечность.
- Полная пожаробезопасность. Фальцевая кровля на плоской и скатной крыше не подвержена горению, так как выполнена полностью из металла.
- Универсальность использования. Установить фальцевую кровлю можно как на частный дом и коттедж, так и на коммерческие объекты. Чаще всего ее используют именно в частном строительстве.
Среди других преимуществ следует выделить разнообразие вариантов. Конструкция фальцевой кровли может иметь различную ширину листов, а также расцветку. Изделия могут быть матовыми и глянцевыми, с профилированием и без него. Многие отказываются от использования данной кровли из-за того, что она имеет высокую стоимость.
Устройство фальцевой кровли
Независимо от технологии монтажа устройство фальцевой кровли включает в себя следующий элементы.
- Картины. Прямоугольные листы, которые имеют высеченные листы. Это базовый элемент кровельной системы. Они могут иметь различную расцветку, коричневую, зеленую.
- Фальц. Шов или место стыка стальных полотен. Это ведущий конструктивный элемент, который обеспечивает герметичность. Встречаются стандартные варианты и самозащелкивающиеся. Сегодня есть различные технические решения фальцевой кровли.
- Кляммер. Крепежная система, которую фиксируют к основанию кровли. Стандартный кляммер по форме имеет ту же конструкцию, что и сам фальц. Кляммеры используются для закрепления листов к обрешетке.
Производители предлагают самозащелкивающиеся изделия и панели под механическую завальцовку. Более популярны самозащелкивающиеся, которые позволяют производить монтаж без спецоборудования. Они легко защелкиваются, формируют герметичный стык.
Перед проведением работ необходимо рассчитать каким будет расход фальцевой кровли на 1 м2, то есть сколько понадобится картин, листов для обустройства крыши. Дополнительно просчитывают расход кляммеров на 1 м2 фальцевой кровли. Обычно предварительно делается чертеж фальцевой кровли, после чего подсчитывается количество материала. В последующем в план фальцевой кровли могут вноситься корректировки, так как могут понадобиться дополнительные листы или кляммеры. Расчет фальцевой кровли лучше доверить опытным кровельщикам, которые занимаются монтажом типовых узлов данной кровли. Каждый случай индивидуален, всегда рекомендуется приобретать материалы и комплектующие с запасом.
Кровельный инструмент для фальцевой кровли
Кровельщики используют как автоматический, так и ручной инструмент для монтирования фальцевой кровли. Укладка выполняется с использованием листозагибочного оборудования. Благодаря фальцевому станку производится вальцовка листового изделия. Самозащелкивающиеся листы вальцевать не нужно. Среди других инструментов для фальцевой кровли кровельщики используют ножницы по металлу, чтобы делать разрезы под требуемым углом, обжимные рамки, киянку, прогибочные устройства, клещи.
При монтировании обрешетки понадобится дрель, шуруповерт, молоток, гвозди. Чаще всего под фальцевую кровлю монтируется сплошная обрешетка. Дополнительно потребуется уровень, нивелир, отвес, карандаш и другие приспособления для проведения измерительных процедур. Больше информации о том, какие нужны инструменты для фальцевой кровли и какими гвоздями ее крепят можно получить непосредственно у кровельщиков. Многое будет зависеть от того, требуется монтаж с нуля под ключ или же необходима укладка фальцевой кровли по уже готовому деревянному или металлическому каркасу.
Особенности монтажа фальцевой кровли
Конструкция пирога фальцевой кровли с холодным чердаком включает в себя обычно пароизоляцию, теплоизоляцию, гидроизоляцию, обрешетку и сами листы. Теплоизоляция и шумоизоляция фальцевой кровли требуется для минимизации теплопотерь и шума, а гидроизоляция обеспечивает отвод влаги. Сегодня существуют специальные мембраны и пленки, которые используются для гидроизоляции фальцевой кровли. Пирог фальцевой кровли дополнительно может включать контроберешетку. Ее основное назначение в обеспечении хорошего воздухообмена и устранении влаги.
Пошаговая инструкция монтажа фальцевой кровли своими руками
Монтирование стропильной системы
Сегодня существуют различные виды оснований под фальцевую кровлю. В основном их делают из металлического профиля с оцинкованным покрытием или же из деревянного бруса. В некоторых случаях в целях экономии используют обычные деревянные доски. Стропильная система фальцевой кровли может быть как сплошной, так и разряженной. В первом случае укладка бруса осуществляется с шагом в 5-10 мм, во втором 15-20 см. Сплошная чаще всего делается для плоской кровли, которая имеет небольшой угол фальцевой кровли.
Важно отметить, что панели самозащелкивающегося типа укладывают всегда на обрешетку из металла. В остальных случаях используют деревянную. Деревянные имеют больше преимуществ, у них небольшой вес, при этом они способны выдерживать повышенные нагрузки. Лучше использовать доски толщиной более 2 см. Шаг обрешетки под фальцевую кровлю определяется из параметров самих фальцевых листов и требований нормативной документации. Существуют специальные нормы для фальцевой кровли, которые прописаны в технической документации. Шаг должен быть таким, чтобы исключить провисание металлических листов в процессе эксплуатации.
На обрешетку обязательно укладывается специальная пародиффузионная пленка, подкладочный ковер под фальцевую кровлю. Его назначение – исключить гниение древесины и предотвратить коррозию металла, если фальцевая кровля монтируется по металлическим балкам и железной обрешетке.
Установка листов фальцевой кровли
Следующим этапом является установка самих панелей или фальцевых картин. Фиксируют их при помощи подвижных кляммеров. Один конец заводят в металлическую панель, второй непосредственно в брус. Важно знать, как монтировать клик фальцевую кровлю, в частности, не рекомендуется закручивать саморез вплотную для свободного движения панелей на случай теплового расширения.
Монтирование листов всегда производится снизу-вверх внахлест. Перед началом работ необходимо рассчитать количество листов для фальцевой кровли, будущие размеры фальц кровли и позаботиться о приобретении требуемых допэлементов. При этом укладка может выполняться как слева-направо, так и справа-налево. Главное, чтобы нижний замок располагался в сторону последующего монтажа. В качестве крепежа для фальцевой кровли рекомендуется использовать саморезы с прессшайбой или же со специальной уплотнительной прокладкой. Важно отметить, что листы фиксируют в каждую линию обрешетки. Получить больше информации о том, как крепится фальцевая кровля к обрешетке можно у кровельщиков, так как существуют определенные нюансы работы с каждым материалом.
Загибание фальцев
Шов кровельной конструкции загибается исходя из модификации замка. К примеру, одинарный фальц загибают при помощи киянки, а для загиба двойного фальца используют специальные полуавтоматические устройства, которые значительно ускоряют процесс загибания. В последнее время распространены самозащелкивающиеся модификации, что значительно упрощает процесс крепления фальцевой кровли как у плоской, так и скатной кровли.
Обустройство ендовы на фальцевой кровле
Следующим важным этапом является монтирование ендов. По сути, это соединитель двух элементов в местах ската. Монтирование ендов всегда производится внахлест не менее 20 см. В обязательном порядке верхние элементы заводятся по нижние. Требуется это для исключения попадания воды внутрь кровельного покрытия. Края ендовы всегда выводится на карнизную часть. Монтируется ендова, как и листы с помощью саморезов. Рекомендуется подбирать ендову и доборные элементы фальцевой кровли такой же расцветки, как и сами листы.
Монтаж конькового узла фальцевой кровли
Завершающим этапом укладки кровельной конструкции является обустройство конька на фальцевой кровле. Укладка производится поверх кровельного материала. Производители предлагают различные модификации коньков, плоские, полукруглые. Монтируется конек при помощи саморезов в местах соединения фальцевого замка.
Обустройство фронтона
В некоторых случаях фронтон также обшивается при помощи листов, чтобы сохранить общую гармонию. Крепят фронтонную часть фальцевой кровли к деревянной обрешетке обычно с помощью саморезов с уплотнительной прокладкой. При выполнении фронтонных работ листы подрезают, для этого используют специальные ножницы или же автоматические устройства. Края рекомендуется дополнительно обработать специальным составом для исключения появления коррозии.
Установка водосточной системы
В данном случае определяется количество труб, желобов, держателей. Монтаж осуществляется с небольшим уклоном для обеспечения качественного водоотведения. Водосточная система монтируется чаще всего с южной и западной стороны, что исключает ее промерзание в весенний период. Водосток устанавливается на кровле на краю ската рядом со свесом. Обычно материал подбирается исходя из типа фальцевых панелей. Если используются стальные листы, водосточная система тоже будет стальная. В некоторых случаях вместо железной используют пластиковый водосток.
При монтаже водосточного устройства на вальмовой и других видах фальцевой кровли используются специальные системы подогрева по типу теплого пола. При обустройстве водостока обязательно понадобится сама труба, воронка, желоб, держатель, патрубок, заглушка желоба, угловое колено и сливное колено. Без водосточной системы невозможно самому сделать качественную фальцевую кровлю.
Обустройство мест примыкания
После того, как кровля будет готова, места примыкания с дымоходной трубой необходимо качественно обустроить с использованием планок. Дополнительно применяются специальные герметики, изоляторы, чтобы конструкция была полностью герметичной. Подбираются планки примыкания с учетом особенностей трубы.
Монтирование допэлементов
Стандартная двухскатная и четырехскатная фальцевая кровля имеет снегозадержатели и специальные ограждающие конструкции. Фиксируются они непосредственно на профиль. Использование снегозадержателей и ограждающей конструкции защищает водосток, обеспечивает безопасную эксплуатацию кровельной конструкции и продлевает срок службы крыши. В качестве других допэлементов используют мысик на фальцевой кровле, дымники, декоративные шпили и флюгеры, профиль пристенный, фартук нижний.
Мы рассмотрели, как крыть фальцевую кровлю, в частности какие элементы требуется закупить, чтобы конструкция вышла надежной, законченной и обеспечивала безопасную эксплуатацию объекта. В каждом случае существуют свои нюансы, так как кровля может отличаться.
Нюансы монтажа фальцевой кровельной конструкции
- Плоская кровля. Плоская кровельная конструкция обычно идет без стропильной системы. Основанием выступают чаще всего перекрытия верхнего этажа дома. Для плоской фальцевой кровли и крыши с минимальным градусом подойдут изделия с двойным фальцем. Они имеют шов Г-образной формы, считаются надежными, долговечными, прочными. Подходят для большинства кровельных систем. Фальц на плоской крыше не может быть одинарным, так как есть высокий риск повреждения конструкции.
- Скатная кровля. Кровельная система, которая имеет 1, 2, 3, 4 и более скатов. Минимальный угол наклона может быть 10, 16 градусов и более. В данном случае делают фальцевую кровлю с соединением кликфальц или же одинарным фальцем. При этом важно не забыть о герметизации двухскатной фальцевой кровли, чтобы исключить возможные протечки при эксплуатации.
- С холодным чердаком. В тех случаях, когда мансардная часть не используется в качестве жилой, чердак делают холодным и не утепляют узлы примыкания на фальцевой кровле. Чаще всего используют лишь гидроизоляционные мембраны и специальные пленки, чтобы исключить образование конденсата и влаги в подкровельном пространстве.
- С теплым чердачным помещением. Кровельная система обычно идет с жилой мансардой, поэтому проводится качественное утепление с использованием современных теплоизоляторов. Пирог фальцевой кровли с утеплением включает в себя контробрешетку, стропила, мембрану, гидроизоляцию, теплоизоляцию. При таком обустройстве важно позаботиться о вентиляции. Кровельный пирог должен не только препятствовать выходу тепла, но и достаточно хорошо продуваться, чтобы исключить намокание изоляционных материалов.
При выполнении монтажных работ важно позаботиться также о примыкании фальцевой кровли к стене. Оно должно выполняться в соответствии со строительными нормами. Следует продумать примыкание к трубам, слуховых окнам. Для этих целей лучше всего использовать готовый пристенный профиль. Однако некоторые вырезают их из оставшихся листов, чтобы обеспечить примыкание фальцевой кровли к парапету, утеплителю и другим элементам кровельной системы. Соединение фальцевой кровли по всей длине должно быть максимально герметичным. В противном случае есть риск, что через шов будет проникать вода. Обычно кровельщики после проведения работ проверяют фальц, чтобы оценить, как были выполнены все кровельные мероприятия.
Важно отметить, что фальцевая кровля считается одной из самых надежных. Однако существует множество нюансов, один из которых загибание фальца. Если сделать работу неправильно, в местах стыковки будут протекания. При этом важно использовать качественные теплогидроизоляторы. В строительных магазинах продается специальная подложка под фальцевую кровлю. Рекомендуется использовать именно ее, так как только она способна обеспечить всей системе необходимую герметичность.
В тех случаях, когда кровельная система имеет сложную геометрию, лучше всего доверить работу опытным профессионалам. Самостоятельно можно покрыть односкатную или двухскатную обычную кровлю. Вальмовую кровельную конструкцию или многоскатную крышу лучше всего поручить квалифицированным профессионалам. Они знают, как делается фальцевая кровля, имеют необходимые инструменты для быстрого и качественного монтажа. Важно понимать, что от качества работ будет зависеть не только долговечность кровельной конструкции, но также период эксплуатации всего жилого строения.
Современная фальцевая металлическая кровля не только выглядит красиво, но и относительно недорогая и долговечная. Она особенно хорошо подходит для крыш с маленьким уклоном начиная от 10 градусов. Она также хорошо подходит для бесчердачных крыш.
Эта крыша не будет протекать по крайней мере 30 лет. Также можно собирать дождевую воду с поверхности крыши, чтобы дождевая вода была как можно более чистой и определенно исключала остатки нефти, которые можно получить из битумной черепицы.
Основа для фальцевой кровли
Цель подкровельного покрытия — обеспечить водонепроницаемый слой, который отводит воду от деревянного каркаса крыши. Обычно используется слой рубероида. Но чтобы продлить срок службы крыши, лучше установить гидроизоляционную мембрану нового поколения. Это дешевая страховка. Мы предлагаем использовать Grace select, так как она запечатывает дырки вокруг крепежных деталей, и делает кровлю свободной от протечек.
Укладка гидроизоляции
Разметка и раскладка
Измерение и планирование раскладки крыши очень важны. В конце концов, вы не хотите останавиться в середине проекта и понять, что вам не хватает нужного материала.
Чтобы крыша выглядела красиво, нужно чтобы расстояние между краями крыши и первым ребром с одной стороны было таким же, как и с другой стороны. Поэтому нужно разделить длину крыши на ширину полотна (картины), чтобы определить какое количество цельных картин нужно уложить в средней части ската крыши. Крайние картины должны быть одного размера, и не менее 250 мм.
Устанавливайте кровельное покрытие после завершения каркаса крыши! В идеале, когда вы закончите монтаж карнизов и гидроизоляции. Также нужно, чтобы в кровле были определены места проемов для труб, дымоходов или мансардных окон. После этого как у вас появится возможность расположить ваши картины так, чтобы они не попадали на ребро или в любом другом неудобном месте, для избежания потери водонепроницаемости.
Так что закажите листы с бороздками на панелях. Они усиливают картину и не дают ей прогнуться. Местный прогиб будет образовывать некрасивые впадины, где будет собираться вода.
Это очень важный вопрос. Все зависит от угла наклона крыши. Если наклон крыши до 30 градусов, то кровля не нуждается в воздушном зазоре, так как не будет создаваться достаточного давления воздуха. В этом случае лучше сделать невентилируемую крышу.
Если вы распыляете 200 мм утеплителя из полиуретана с открытыми порами по настилу крыши, то вам нужно создать вентзазор под обшивкой, потому что изоляция с открытыми порами пропускает пар.
В качестве обрешетки предлагаем использовать ОСП с подложкой из фольги, которая отражает все лучистое тепло от крыши. Для этого нужно 50 мм воздушного пространства. Чтобы улучшить вентиляцию скатов, можно в каждом отсеке между стропилами установить пластиковые вентиляционные короба, прикрепив их к блокам между стропилами.
Вентиляционные короба под обшивкой крыши
При создании вентилируемой крыши необходимы карнизы с отверстиями, которые позволяют воздуху попадать внутрь с нижнего края крыши и подниматься вверх по стропильному отсеку через это 50 мм воздушное пространство и выходить под коньком крыши.
Вентилируемый софит
Если вы этого не сделаете, влажный воздух попадет окажется запертым в каркасе крыши. Если на улице станет очень холодно, влажный воздух сконденсируется в маленьке капельки воды, которая вызовет гниение деревянных элементов. Так что нужно убедиться, что крыша вентилируется достаточно хорошо.
Чтобы выровнять ребро ската с капельниом на свесе крыши, начертите линию отсчета для стартовой картины. Поднимитесь на 20 см от каждого угла крыши, отбейте горизонтальную меловую линию. Затем оттуда сделайте прямоугольный треугольник 3-4-5 метров, чтобы убедиться, что первая панель расположена под прямым углом к нашей линии капельника. Потяните 3 м по горизонтали. С одной стороны потяните 4 м по вертикали, а с другой стороны 5 м по диагонали. А затем везде, где пересекаются линии 4 и 5 — ставим точку. Затем проложите прямую линию, проходящую через точку пересечения 4 и 5. Итак, у вас есть прямая линия к капельнику, и это контрольная линия, вдоль которой нужно укладывать стартовую картину.
Проверка прямых углов ската.
Монтаж
В случае фальцевой кровли, капельник служит в качестве зажима для удержания нижнего края кровельных панелей, чтобы ветер не поднял их и не сдул. Это также создает водонепроницаемый переход от металлической панели прямо в водосток. Это действительно важно, надо либо установить капельник под обшивку или покрыть его клейкой гидроизоляционной лентой поверх, закрывая отверстия от гвоздей или шурупов.
Капельник на карнизах крыши
Капельник, прибитый гвоздями через каждые 20 см в шахматном порядке. Просто убедитесь, что гвозди попадают в деревянную раму. Для торца крыши следует установить прямоугольный капельник. Согните его под углом 90 градусов, потому что он следует по наклону крыши вплоть до линии карнизного капельника.
Если кровля с углом наклона 40 градусов, то капельник нужно согнуть так, чтобы он был отвесным, потому что установлен вертикальная карнизная доска. Это очень важно, потому что если попытаться поставить прямоугольный капельник на скатную крышу, он будет изгибаться и тянуть металлические панели крыши вверх.
Капельник на свесах крыши
Разметка это ключ к хорошему результату. Потратив время на предварительное измерение и убедившись, что разметка верна, вы будете уверены, что остальная часть установки фальцевой кровли пройдет гладко и приятно.
Укладка картин
Повторите операцию для каждого ската, чтобы получилось симметрично.
Установите по два зажима в пределах первых 20 см от низа, чтобы ветер не поднимал вашу крышу, а затем каждые 60 см.
Крепление держателя картины фальцевой кровли
Если у вас простая двускатная крыша, все, что вам нужно — это капельник и коньковый колпак. Коньковый колпак прикрывает зазор между двумя скатами крыши, а так как стоячие ребра высотой в 4 см, вы должны сделать зазор между каждой из этих панелей, так чтобы там можно было установить Z-профиль для создания водонепроницаемой точки крепления для конькового колпака. Это соединение позволяет влажному воздуху выходить наружу. А также позволит предотвратить попадания воды во время сильного дождя с ветром.
Z-профиль
Поднимите кусок конькового колпака на крышу. Установите его, чтобы увидеть, как он ложится на Z-профиль.
Возьмите карандаш и отметьте по обеим сторонам конькового гребня, чтобы точно знать, где он ляжет. Таким образом, вы будете знать, где вам нужно закрепить Z-профили.
Зафиксируйте каждый Z-профиль двумя винтами и убедитесь, что у вас есть гидроизоляционная лента для герметизации нижнего края, где Z-профиль крепится к кровельной панели.
Теперь, когда Z-образная профиль установлен и размечен, пришло время установить коньковый гребень на Z-профили. Защелкните отгибы коньковой планки по краям Z-профиля.
Затем натяните коньковый гребень над вершиной конька и закрепите его с другой стороны Z-профиля. Затем все, что вам нужно сделать, это взять 8-дюймовое сверло, просверлить пару отверстий через все слои и соединить их вместе болтами. Таким образом, вы получите водонепроницаему крышу.
Крепление коньковой планки
Теперь очень важно убедиться, что вы не упираете край Z-профиля точно по меловой линии. Так как меловая линия на самом деле расположена с внешней стороны конькового гребня. Необходимо оставить небольшой зазор, чтобы можно было защелкнуть коньковый гребень.Не забудьте перекрыть каждый из этих отрезков конькового гребня на 10 см и нанести на стык по две полоски герметика.
Здесь все начинает становиться довольно странным, но это делает вашу крышу супер потрясающей с каждой вершины на любом конце крыши.
Установите Z-профиль по горизонтали, со обеих сторон крыши. Пройдите от первой и до последней панели и убедитесь, что нет разрывов по всей длине конька.
Постарайтесь получить ровные и гладкие загибы по краям и в торцах конькового гребня, чтобы получилась красивая и водонепроницаемая деталь.
Посмотрите, как чисто заканчивается коньковый гребень. Вровень с фальцевыми швами.
Вы только что узнали как построить лучшую крышу, которая прослужит всю жизнь и сэкономит кучу денег. Сделав это можете благополучно спустимся с крыши.
Сделайте косынку, чтобы прикрепить к ней доски, для установки поверх конька, так чтобы получилась конструкция, к которой можно будет привязаться при работе на крутой крыше.
Позже мы напишем другие инструкции по деталям гидроизоляции и примыканий кровли.
Как бороться с наледью на крыше?
О вентиляции крыши
Как построить вальмовую крышу своими руками

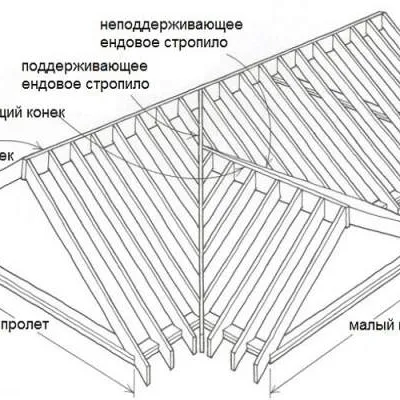

Пересечение крыш
