Инструкция candy alise gvw 264

2

Благодарим Вас за покупку стиральной
машины Candy. Мы уверены, что она будет
долго и верно служить Вам, и будет
помогать Вам стирать одежду даже из
деликатных тканей.

Вы

можете

зарегистрировать

ваше

изделие на сайте www.registercandy.com
для того, чтобы обеспечить доступ к
дополнительным услугам, которые мы
предоставляем нашим постоянным клиентам.

Внимательно прочтите данное руководство для
того чтобы правильно и безопасно использовать
и обслуживать свою стиральную машину.

Используйте стиральную машину

только после того, как внимательно
прочтете эти инструкции. Рекомендуется
хранить это руководство под рукой и
сохранить его в хорошем состоянии для
возможных будущих владельцев.

Следует проверить, что электроприбор
поставлен вместе с настоящим руководством
по эксплуатации, гарантийным талоном,
адресами сервисных центров и ярлыком
энергоэффективности. Также следует проверить,
что в комплект стиральной машины входят пробки,
фиксатор для сливного шланга, и лоток для жидкого
моющего средства или отбеливающего средства
(только для некоторых моделей). Мы рекомендуем
Вам сохранить все эти компоненты.

Каждое изделие снабжено уникальным 16-
разрядным

идентификационным

кодом

(«серийным номером»), который напечатан на
этикетке, наклеенной на электроприборе (в
области загрузочного люка) или на конверте,
который

находится

внутри

стиральной

машины. Этот код является своего рода
идентификационной картой изделия, и вы
должны будете зарегистрировать его при
обращении в сервисный центр Candy.

Данный электроприбор промаркирован
в соответствии с Европейской
директивой 2012/19/EU относительно
Отходов от электрического и
электронного оборудования (ОЭЭО).

ОЭЭО содержат как загрязняющие вещества
(которые

могут

оказывать

негативное

воздействие на окружающую среду) так и
компоненты, которые могут использоваться
повторно.

ОЭЭО

обязательно

должны

подвергаться специальной обработке для того,
чтобы правильно удалить и утилизировать все
загрязняющие

природу

вещества

и

восстановить и повторно использовать все
материалы

пригодные

для

повторного

использования. Люди могут играть важную роль
в защите окружающей среды от вредного
воздействия на нее ОЭЭО; для этого нужно
соблюдать несколько основных правил:

l

ОЭЭО не должны утилизироваться как
бытовые отходы;

l

ОЭЭО

должны

отправляться

на

соответствующие

пункты

сбора,

управляемые муниципальными властями
или зарегистрированными компаниями. В
некоторых странах для крупногабаритных
ОЭЭО может быть организован их сбор на
дому.

В некоторых странах, если вы покупаете
новый электроприбор, то вы можете вернуть
в магазин старый, который должен быть
принят магазином бесплатно (один на один)
при условии, что приобретается аналогичное
новое оборудование.

1. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

2. УСТАНОВКА

3. ПРАКТИЧЕСКИЕ СОВЕТЫ

4. ОБСЛУЖИВАНИЕ И ЧИСТКА

5. КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

6. ОРГАНЫ УПРАВЛЕНИЯ И ПРОГРАММЫ

7. ЦИКЛ СУШКИ

8. ЦИКЛ АВТОМАТИЧЕСКОЙ СТИРКИ/СУШКИ

9. СЕРВИСНЫЕ ЦЕНТРЫ И ГАРАНТИЯ

Условия окружающей среды

Содержание

RU

3

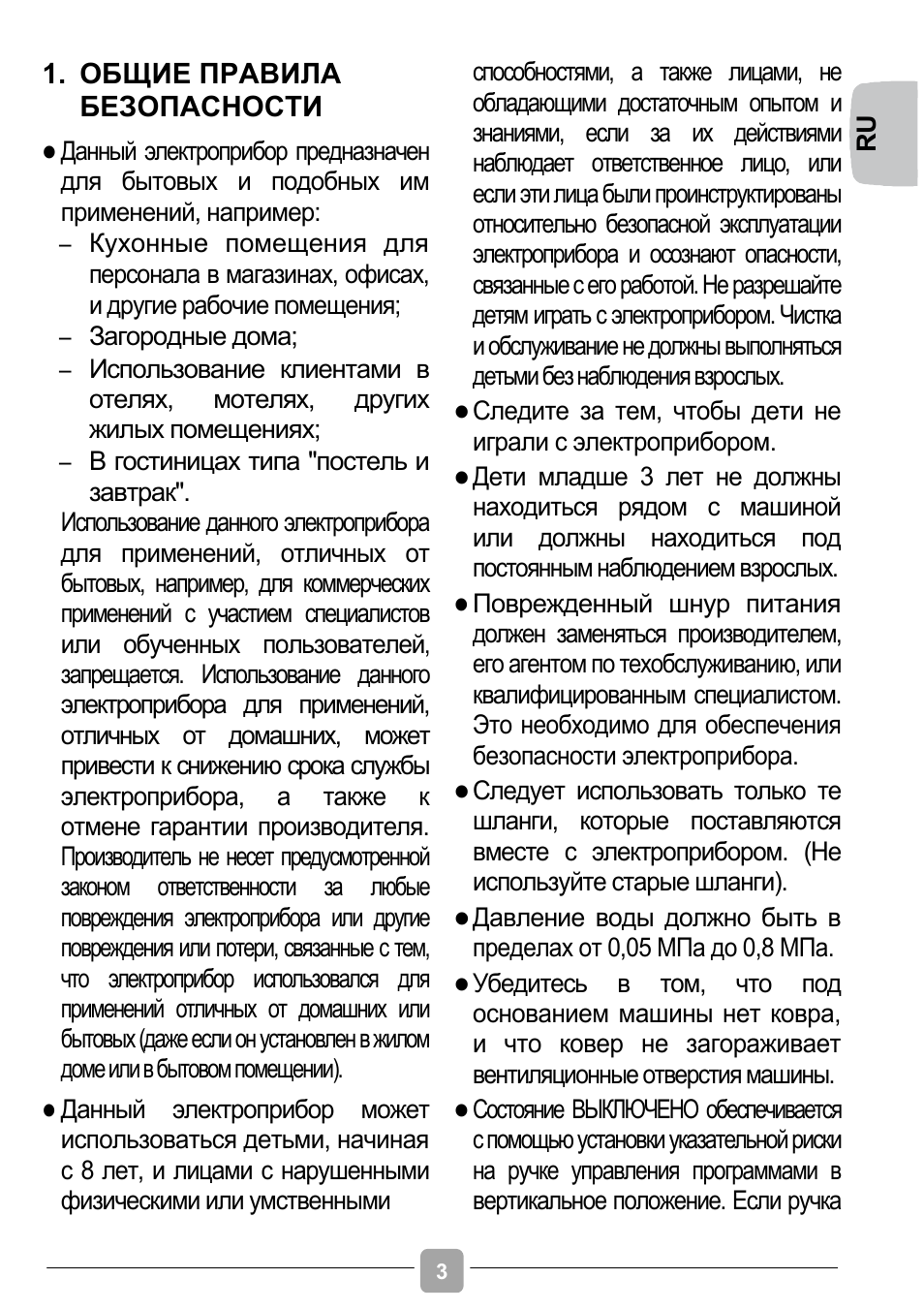

1. ОБЩИЕ ПРАВИЛА

БЕЗОПАСНОСТИ

l

Данный электроприбор предназначен
для бытовых и подобных им
применений, например:

− Кухонные помещения для

персонала в магазинах, офисах,
и другие рабочие помещения;

− Загородные дома;
− Использование клиентами в

отелях,

мотелях,

других

жилых помещениях;

− В гостиницах типа «постель и

завтрак».

Использование данного электроприбора
для применений, отличных от
бытовых, например, для коммерческих
применений с участием специалистов
или обученных пользователей,
запрещается. Использование данного
электроприбора для применений,
отличных от домашних, может
привести к снижению срока службы
электроприбора, а также к
отмене гарантии производителя.
Производитель не несет предусмотренной
законом ответственности за любые
повреждения электроприбора или другие
повреждения или потери, связанные с тем,
что электроприбор использовался для
применений отличных от домашних или
бытовых (даже если он установлен в жилом
доме или в бытовом помещении).

l

Данный электроприбор может
использоваться детьми, начиная
с 8 лет, и лицами с нарушенными
физическими или умственными

способностями, а также лицами, не
обладающими достаточным опытом и
знаниями, если за их действиями
наблюдает ответственное лицо, или
если эти лица были проинструктированы
относительно безопасной эксплуатации
электроприбора и осознают опасности,
связанные с его работой. Не разрешайте
детям играть с электроприбором. Чистка
и обслуживание не должны выполняться
детьми без наблюдения взрослых.

l

Следите за тем, чтобы дети не
играли с электроприбором.

l

Дети младше 3 лет не должны
находиться рядом с машиной
или должны находиться под
постоянным наблюдением взрослых.

l

Поврежденный шнур питания
должен заменяться производителем,
его агентом по техобслуживанию, или
квалифицированным специалистом.
Это необходимо для обеспечения
безопасности электроприбора.

l

Следует использовать только те
шланги, которые поставляются
вместе с электроприбором. (Не
используйте старые шланги).

l

Давление воды должно быть в
пределах от 0,05 MПa до 0,8 MПa.

l

Убедитесь в том, что под
основанием машины нет ковра,
и что ковер не загораживает
вентиляционные отверстия машины.

l

Состояние ВЫКЛЮЧЕНО обеспечивается
с помощью установки указательной риски
на ручке управления программами в
вертикальное положение. Если ручка

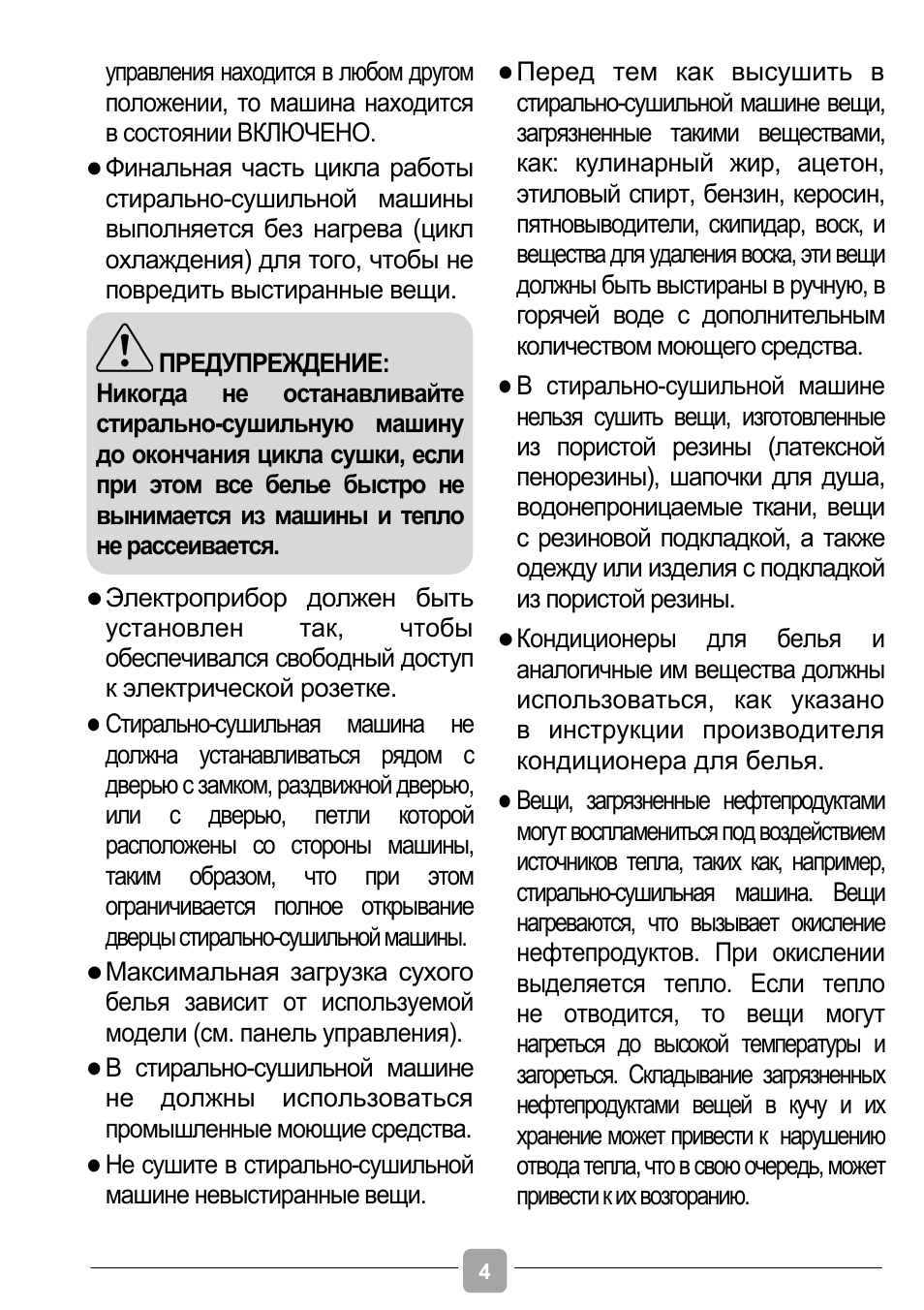

4

управления находится в любом другом
положении, то машина находится
в состоянии ВКЛЮЧЕНО.

l

Финальная часть цикла работы
стирально-сушильной машины
выполняется без нагрева (цикл
охлаждения) для того, чтобы не
повредить выстиранные вещи.

l

Электроприбор должен быть
установлен

так,

чтобы

обеспечивался свободный доступ
к электрической розетке.

l

Стирально-сушильная машина не
должна устанавливаться рядом с
дверью с замком, раздвижной дверью,
или с дверью, петли которой
расположены со стороны машины,
таким образом, что при этом
ограничивается полное открывание
дверцы стирально-сушильной машины.

l

Максимальная загрузка сухого
белья зависит от используемой
модели (см. панель управления).

l

В стирально-сушильной машине
не должны использоваться
промышленные моющие средства.

l

Не сушите в стирально-сушильной
машине невыстиранные вещи.

l

Перед тем как высушить в
стирально-сушильной машине вещи,
загрязненные такими веществами,
как: кулинарный жир, ацетон,
этиловый спирт, бензин, керосин,
пятновыводители, скипидар, воск, и
вещества для удаления воска, эти вещи
должны быть выстираны в ручную, в
горячей воде с дополнительным
количеством моющего средства.

l

В стирально-сушильной машине
нельзя сушить вещи, изготовленные
из пористой резины (латексной
пенорезины), шапочки для душа,
водонепроницаемые ткани, вещи
с резиновой подкладкой, а также
одежду или изделия с подкладкой
из пористой резины.

l

Кондиционеры для белья и
аналогичные им вещества должны
использоваться, как указано
в инструкции производителя
кондиционера для белья.

l

Вещи, загрязненные нефтепродуктами
могут воспламениться под воздействием
источников тепла, таких как, например,
стирально-сушильная машина. Вещи
нагреваются, что вызывает окисление
нефтепродуктов. При окислении
выделяется тепло. Если тепло
не отводится, то вещи могут
нагреться до высокой температуры и
загореться. Складывание загрязненных
нефтепродуктами вещей в кучу и их
хранение может привести к нарушению
отвода тепла, что в свою очередь, может
привести к их возгоранию.

ПРЕДУПРЕЖДЕНИЕ:

Никогда не останавливайте
стирально-сушильную машину
до окончания цикла сушки, если
при этом все белье быстро не
вынимается из машины и тепло
не рассеивается.

RU

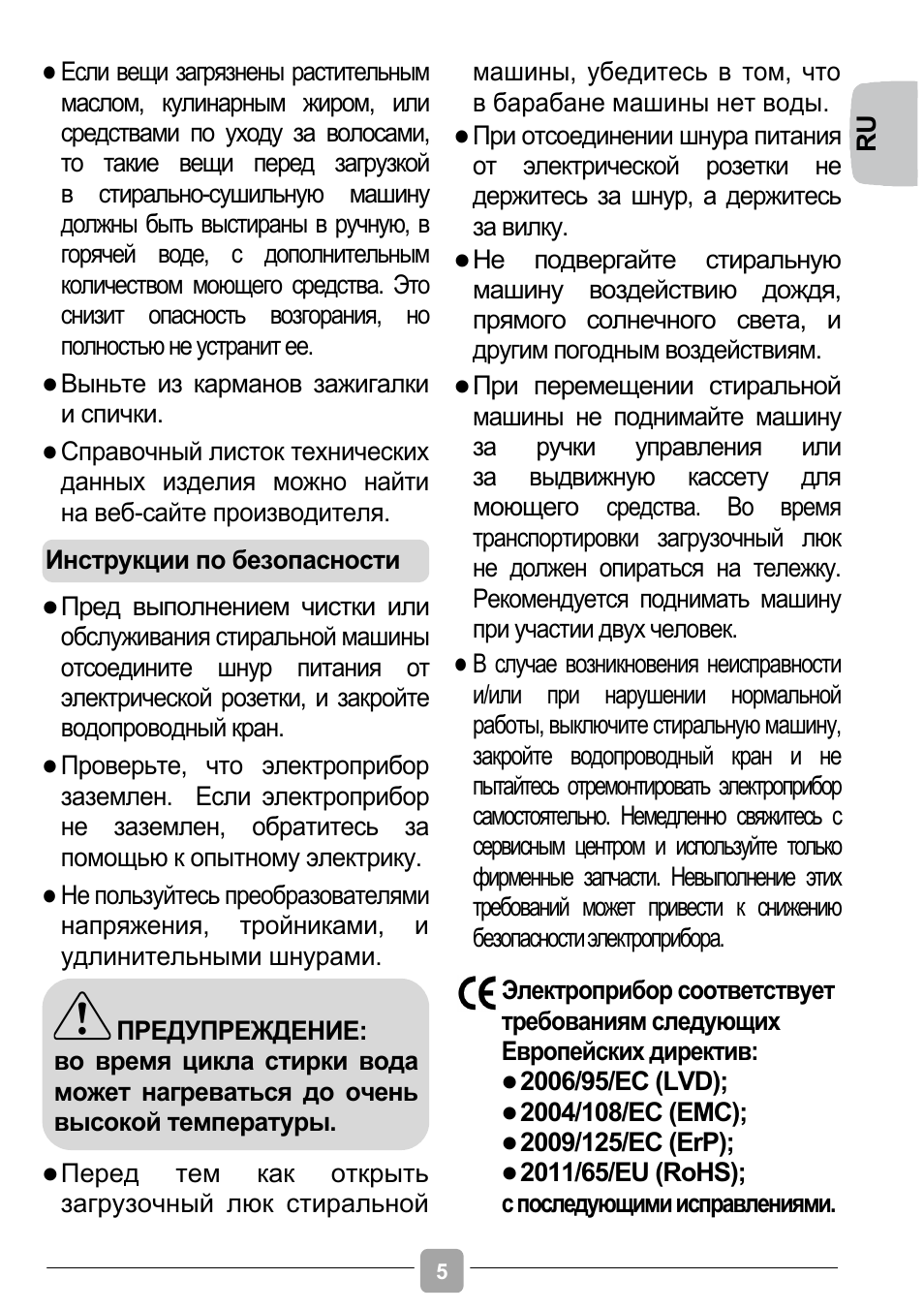

5

l

Если вещи загрязнены растительным
маслом, кулинарным жиром, или
средствами по уходу за волосами,
то такие вещи перед загрузкой
в стирально-сушильную машину
должны быть выстираны в ручную, в
горячей воде, с дополнительным
количеством моющего средства. Это
снизит опасность возгорания, но
полностью не устранит ее.

l

Выньте из карманов зажигалки
и спички.

l

Справочный листок технических
данных изделия можно найти
на веб-сайте производителя.

l

Пред выполнением чистки или
обслуживания стиральной машины
отсоедините шнур питания от
электрической розетки, и закройте
водопроводный кран.

l

Проверьте, что электроприбор
заземлен. Если электроприбор
не заземлен, обратитесь за
помощью к опытному электрику.

l

Не пользуйтесь преобразователями
напряжения, тройниками, и
удлинительными шнурами.

l

Перед тем как открыть
загрузочный люк стиральной

машины, убедитесь в том, что
в барабане машины нет воды.

l

При отсоединении шнура питания
от электрической розетки не
держитесь за шнур, а держитесь
за вилку.

l

Не подвергайте стиральную
машину воздействию дождя,
прямого солнечного света, и
другим погодным воздействиям.

l

При перемещении стиральной
машины не поднимайте машину
за

ручки

управления

или

за выдвижную кассету для
моющего средства. Во время
транспортировки загрузочный люк
не должен опираться на тележку.
Рекомендуется поднимать машину
при участии двух человек.

l

В случае возникновения неисправности
и/или при нарушении нормальной
работы, выключите стиральную машину,
закройте водопроводный кран и не
пытайтесь отремонтировать электроприбор
самостоятельно. Немедленно свяжитесь с
сервисным центром и используйте только
фирменные запчасти. Невыполнение этих
требований может привести к снижению
безопасности электроприбора.

Электроприбор соответствует
требованиям следующих
Европейских директив:

l

2006/95/EC (LVD);

l

2004/108/EC (EMC);

l

2009/125/EC (ErP);

l

2011/65/EU (RoHS);

с последующими исправлениями.

Инструкции по безопасности

ПРЕДУПРЕЖДЕНИЕ:

во время цикла стирки вода
может нагреваться до очень
высокой температуры.

6

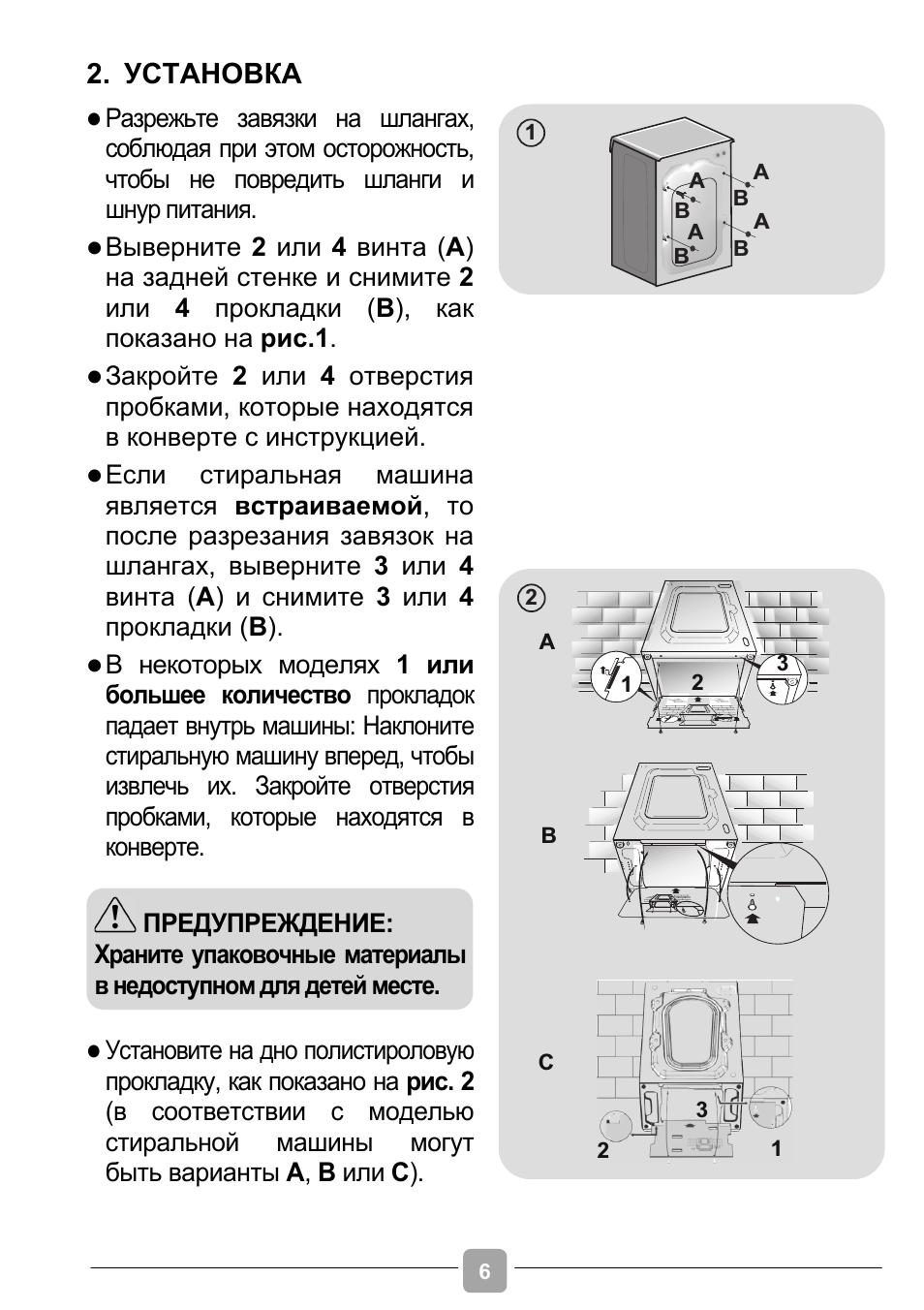

2. УСТАНОВКА

l

Разрежьте завязки на шлангах,
соблюдая при этом осторожность,
чтобы не повредить шланги и
шнур питания.

l

Выверните 2 или 4 винта (A)
на задней стенке и снимите 2
или 4 прокладки (B), как
показано на рис.1.

l

Закройте 2 или 4 отверстия
пробками, которые находятся
в конверте с инструкцией.

l

Если стиральная машина
является встраиваемой, то
после разрезания завязок на
шлангах, выверните 3 или 4
винта (A) и снимите 3 или 4
прокладки (B).

l

В некоторых моделях 1 или
большее количество прокладок
падает внутрь машины: Наклоните
стиральную машину вперед, чтобы
извлечь их. Закройте отверстия
пробками, которые находятся в
конверте.

l

Установите на дно полистироловую
прокладку, как показано на рис. 2
(в соответствии с моделью
стиральной

машины

могут

быть варианты A, B или C).

A

A

A

A

B

B

B

B

1

3

2

1

3

1

2

A

C

B

2

ПРЕДУПРЕЖДЕНИЕ:

Храните упаковочные материалы
в недоступном для детей месте.

RU

7

l

Подсоедините шланг подачи воды к
водопроводному крану; может использоваться
только сливная трубка, поставляемая
вместе с машиной (рис. 3).

НЕ ОТКРЫВАЙТЕ ВОДОПРОВОДНЫЙ КРАН.

l

Некоторые модели могут иметь одну или
несколько из перечисленных ниже функций:

l

HOT&COLD (ГОРЯЧАЯ И ХОЛОДНАЯ)
(рис. 4): Подсоединение к стиральной
машине линий горячей и холодной воды
обеспечивает экономию электроэнергии.
Подсоедините серый шланг к водопроводному
крану линии холодной воды а красный шланг к
водопроводному крану линии горячей воды.
Стиральная машина может быть подсоединена
только к крану холодной воды: в этом случае
некоторые из программ могут начинаться с
запаздыванием в несколько минут.

l

AQUASTOP (ПРЕКРАЩЕНИЕ ПОДАЧИ ВОДЫ)
(рис. 5): В шланге подачи воды установлено
устройство, которое при повреждении шланга
подачи воды прекращает подачу воды в
стиральную машину; в этом случае в окне “A”
появляется красная метка, что указывает на то, что
шланг нужно заменить. Чтобы отвернуть гайку,
нужно нажать на фиксатор «B«.

l

AQUAPROTECT — (ЗАЩИТА ПОДАЧИ ВОДЫ) –
ШЛАНГ ПОДАЧИ ВОДЫ С ОБОЛОЧКОЙ (рис.
6): При наличии утечки воды из основного
внутреннего шланга «A«, в прозрачной оболочке
шланга «B» будет скапливаться вода, позволяющая
завершить цикл стирки. После окончания цикла
стирки свяжитесь с сервисным центром для того,
чтобы заменить шланг подачи воды.

l

Проследите за тем, чтобы не было перегибания
или деформации шланга в пространстве между
стиральной машиной и стеной. Поместите конец
сливного шланга в ванну или подсоедините его к
сливному отверстию в стене (предпочтительно),
расположенному на высоте не менее 50 см от
пола. Диаметр сливного шланга должен быть
больше диаметра шланга подачи воды (рис. 7).

3

1

4

B

A

5

B

A

6

min 50 cm

max 85 cm

+2,6 mt

max

max 100 cm

min 4 cm

7

Подключение к водопроводной
линии

Установка

8

l

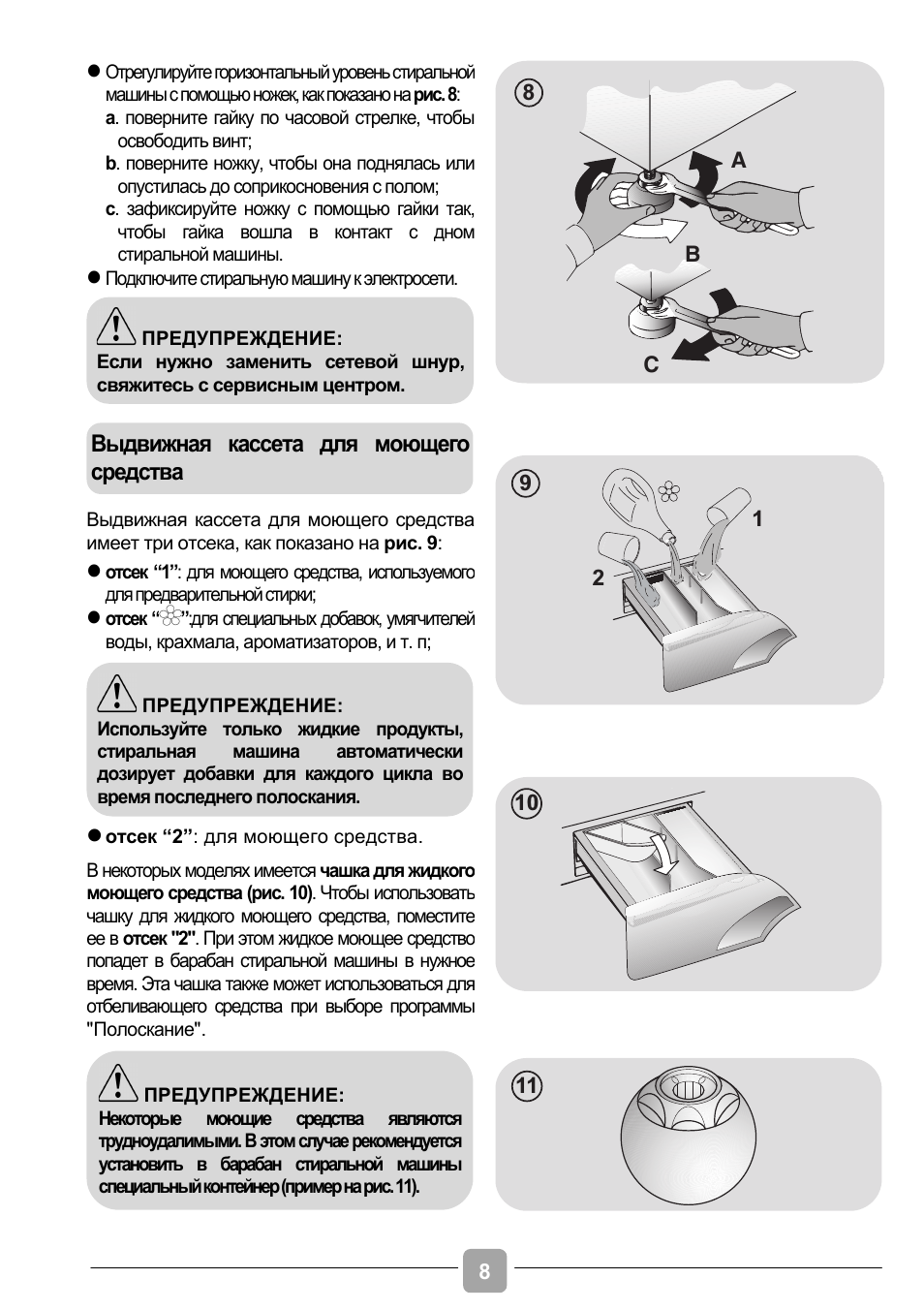

Отрегулируйте горизонтальный уровень стиральной
машины с помощью ножек, как показано на рис. 8:
a. поверните гайку по часовой стрелке, чтобы

освободить винт;

b. поверните ножку, чтобы она поднялась или

опустилась до соприкосновения с полом;

c. зафиксируйте ножку с помощью гайки так,

чтобы гайка вошла в контакт с дном
стиральной машины.

l

Подключите стиральную машину к электросети.

A

B

C

8

Выдвижная кассета для моющего средства
имеет три отсека, как показано на рис. 9:

l

отсек “1”: для моющего средства, используемого
для предварительной стирки;

l

отсек “ ”:для специальных добавок, умягчителей
воды, крахмала, ароматизаторов, и т. п;

l

отсек “2”: для моющего средства.

В некоторых моделях имеется чашка для жидкого
моющего средства (рис. 10). Чтобы использовать
чашку для жидкого моющего средства, поместите
ее в отсек «2». При этом жидкое моющее средство
попадет в барабан стиральной машины в нужное
время. Эта чашка также может использоваться для
отбеливающего средства при выборе программы
«Полоскание».

2

1

9

10

11

ПРЕДУПРЕЖДЕНИЕ:

Если нужно заменить сетевой шнур,
свяжитесь с сервисным центром.

Выдвижная кассета для моющего
средства

ПРЕДУПРЕЖДЕНИЕ:

Используйте только жидкие продукты,
стиральная

машина

автоматически

дозирует добавки для каждого цикла во
время последнего полоскания.

ПРЕДУПРЕЖДЕНИЕ:

Некоторые моющие средства являются
трудноудалимыми. В этом случае рекомендуется
установить в барабан стиральной машины
специальный контейнер (пример на рис. 11).

RU

9

3. ПРАКТИЧЕСКИЕ

СОВЕТЫ

ПРЕДУПРЕЖДЕНИЕ: При сортировке
белья следует проверить, что:

— из

белья

для

стирки

удалены

металлические предметы, такие как,
например, шпильки и монеты;

— пуговицы и молнии застегнуты, пояса и

ленты завязаны;

— со штор сняты ролики;
— следует внимательно прочесть информацию

на ярлыках с указаниями относительно стирки;

— следует удалить стойкие пятна с

помощью специальных моющих средств.

l

при стирке ковриков, покрывал и других тяжелых
тканей не рекомендуется использовать отжим.

l

Перед стиркой изделий из шерстяных тканей
следует убедиться в том, что данное изделие
может стираться в стиральной машине.

Советы относительно бережного по
отношению к природе и экономичного
использования стиральной машины.

Загружайте в стиральную машину максимальное
рекомендованное количество белья.

l

Обеспечьте наилучшее использование
электроэнергии, воды, моющего средства и времени
с помощью максимальной рекомендованной
загрузки вашей стиральной машины. При полной
загрузке машины экономится 50% электроэнергии
по сравнению с двумя половинными загрузками.

Вам нужна предварительная стирка?

l

Только

для

очень

грязного

белья!

СЭКОНОМЬТЕ моющее средство, время, воду,
и от 5 до 15% электроэнергии, не используя
режим предварительной стирки (Prewash) для
стирки не очень сильно загрязненного белья.

Требуется ли горячая вода?

l

Заранее обработайте пятна с помощью
пятновыводителя, или замочите белье в воде
перед стиркой для того, чтобы устранить

необходимость выполнения стирки при
высокой температуре. Сэкономьте до 50%
электроэнергии с помощью использования
программы стирки при температуре 60°C.

Перед использованием программы сушки…

l

Перед использованием программы сушки
уменьшите количество воды в белье,
выбрав высокую скорость вращения
барабана. Это обеспечит ЭКОНОМИЮ
электроэнергии и времени.

Следуйте

указаниям

и

рекомендациям

относительно использования моющего средства
при разных температурах, которые приведены в
кратком руководстве. В любом случае
обязательно прочтите инструкции относительно
правильного использования и дозировки моющего
средства, приведенные на его упаковке.

Советы относительно загрузки
белья

Полезные советы для пользователя

При стирке сильно загрязненных белых
тканей мы рекомендуемвам пользоваться
программами

для

хлопчатобумажных

тканей с температурой 60°С или выше и
использовать при этом обычный стиральный
порошок (для стирки сильно загрязненных
вещей), содержащий отбеливающие вещества,
который при умеренных/высоких температурах
обеспечивает превосходные результаты.

Для стирки при температуре от 40°C до
60°C тип используемого моющего средства
должен соответствовать типу ткани и уровню
ее загрязнения. Обычные стиральные порошки
хорошо подходят для “белых” и цветных тканей
с прочной краской, а жидкие моющие средства
или «защищающие цвет» стиральные порошки
хорошо подходят для стирки цветных тканей с
небольшими уровнями загрязнения.

Для стирки при температуре ниже 40°C мы
рекомендуем использовать жидкие моющие
средства, или моющие средства, на которых
указано, что они могут применяться для
стирки при низкой температуре.

Для стирки изделий из шерсти или шелка
пользуйтесь только специальными моющими
средствами, предназначенными для этих тканей.

10

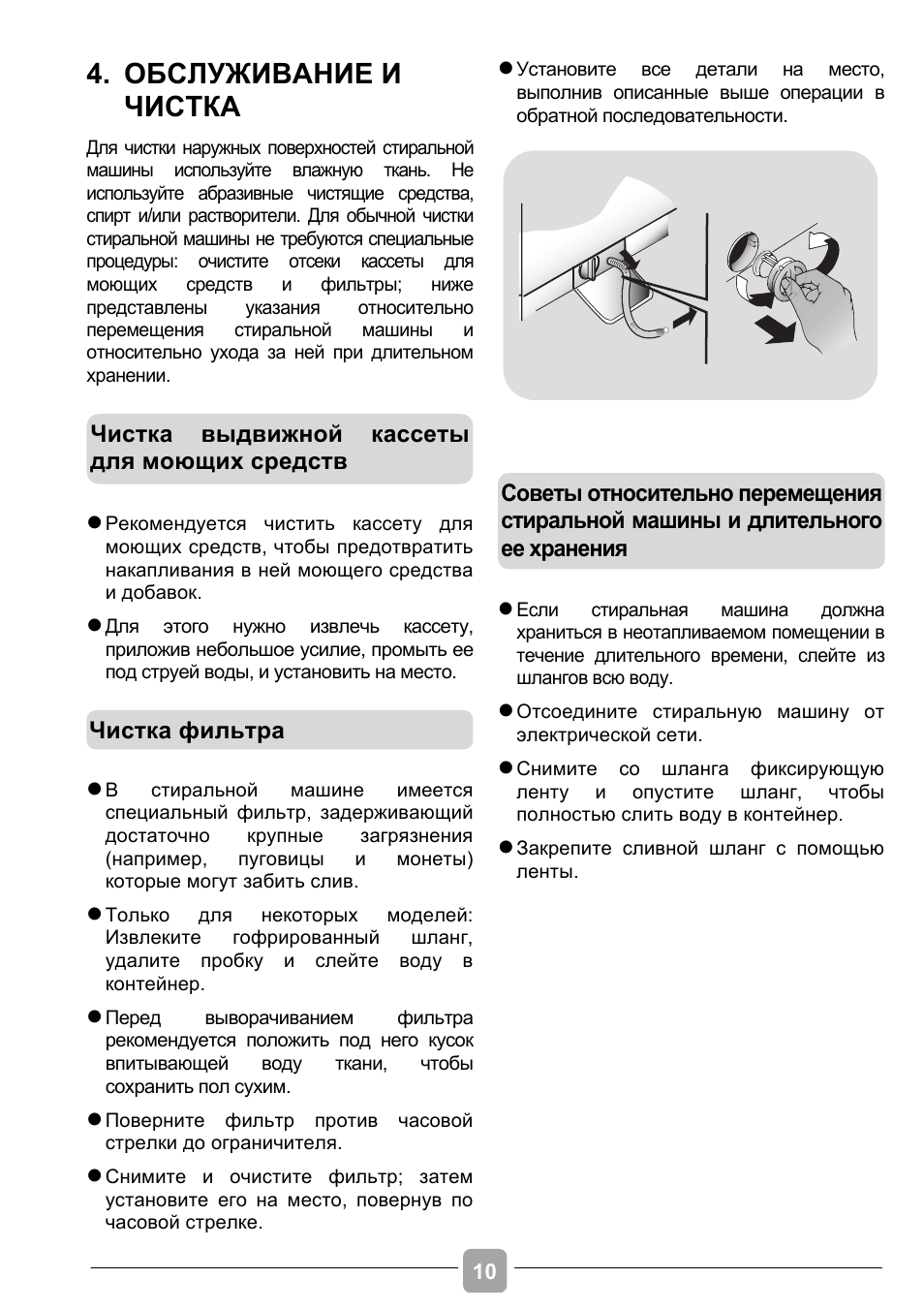

4. ОБСЛУЖИВАНИЕ И

ЧИСТКА

Для чистки наружных поверхностей стиральной
машины используйте влажную ткань. Не
используйте абразивные чистящие средства,
спирт и/или растворители. Для обычной чистки
стиральной машины не требуются специальные
процедуры: очистите отсеки кассеты для
моющих

средств

и

фильтры;

ниже

представлены

указания

относительно

перемещения

стиральной

машины

и

относительно ухода за ней при длительном
хранении.

l

Рекомендуется чистить кассету для
моющих средств, чтобы предотвратить
накапливания в ней моющего средства
и добавок.

l

Для этого нужно извлечь кассету,
приложив небольшое усилие, промыть ее
под струей воды, и установить на место.

l

В

стиральной

машине

имеется

специальный фильтр, задерживающий
достаточно

крупные

загрязнения

(например,

пуговицы

и

монеты)

которые могут забить слив.

l

Только

для

некоторых

моделей:

Извлеките

гофрированный

шланг,

удалите пробку и слейте воду в
контейнер.

l

Перед

выворачиванием

фильтра

рекомендуется положить под него кусок
впитывающей

воду

ткани,

чтобы

сохранить пол сухим.

l

Поверните фильтр против часовой
стрелки до ограничителя.

l

Снимите и очистите фильтр; затем
установите его на место, повернув по
часовой стрелке.

l

Установите все детали на место,
выполнив описанные выше операции в
обратной последовательности.

l

Если

стиральная

машина

должна

храниться в неотапливаемом помещении в
течение длительного времени, слейте из
шлангов всю воду.

l

Отсоедините стиральную машину от
электрической сети.

l

Снимите со шланга фиксирующую
ленту и опустите шланг, чтобы
полностью слить воду в контейнер.

l

Закрепите сливной шланг с помощью
ленты.

Чистка выдвижной кассеты
для моющих средств

Чистка фильтра

Советы относительно перемещения
стиральной машины и длительного
ее хранения

Нажмите на кнопку для помощи

Картинка с сайта: manualmachine.com

Благодарим Вас за покупку стиральной
машины Candy. Мы уверены, что она
будет долго и верно служить Вам

Просим Вас внимательно озна­комиться с предупреждениями, содер­жащимися в этой инструкции, которые
дадут Вам важные сведения по безопас­ности, установке, эксплуатации и обслу­живанию, некоторые полезные советы по
лучшему использованию машины. Бе­режно храните эту книжку инструкций
для последующих консультаций.
Используйте стиральную машину только
после того, как внимательно прочтете
эту инструкцию.

Следует проверить, что в комплекте по­ставки стиральной машины имеются:

— инструкция по эксплуатации;

— гарантийный сертификат;

— список адресов сервисных центров

— этикетка энергоэффективности, с данны­ми по классу машины;

— заглушки;

— наливной шланг;

— жесткое устройство для загиба сливного
шланга.

Храните их.

Каждая машина имеет 16-разрядный инди­видуальный, идентификационный код.
(серийный номер), который напечатан на эти­кетке, наклеенной на электроприборе (под за­грузочным люком).
Первые 8 цифр – код модели.
Следующие 4 цифры – дата производства
(год, неделя).
Последние 4 цифры – порядковый номер в
партии. Этот код является своего рода иден­тификационной картой изделия, и Вы должны
будете зарегистрировать его при обращении в
сервисный центр Candy.

При общении с фирмой Candy или с ее спе­циалистами по техническому обслуживанию
постоянно ссылайтесь на модель и номер.
Практически, ссылайтесь на все, что содер­жится на этикетке машины.
Производитель оставляет за собой право вно-

2

сить изменения в конструкцию выпускаемой
им продукции, которые не изменяют основные
характеристики изделия и требования по
безопасности.

Охрана окружающей среды

Данный электроприбор промаркирован
в соответствии с Европейской Директи­вой 2012/19/ЕU относительно Отходов
электрического и электронного обору­дования (ОЭЭО).

ОЭЭО содержат как загрязняющие вещества,
которые могут оказывать негативное воздействие
на окружающую среду, так и компоненты, кото­рые могут использоваться повторно. ОЭЭО обя­зательно должны подвергаться специальной об­работке для того, чтобы правильно удалить и
утилизировать все загрязняющие природу веще­ства и восстановить и повторно использовать
все материалы пригодные для повторного ис­пользования.
Люди могут играть важную роль в защите окру­жающей среды от вредного воздействия на нее.
ОЭЭО, для этого нужно соблюдать несколько
основных правил:

— ОЭЭО не должны утилизироваться как бытовые
отходы;

— ОЭЭО должны отправляться на соответствую­щие пункты сбора, управляемые муниципальными
властями или зарегистрированными компаниями.
В некоторых странах для крупногабаритных
ОЭЭО может быть организован их сбор на дому.

. Содержание

1. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И
ПРОДАЖЕ

2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4. УСТАНОВКА

5. ПРАКТИЧЕСКИЕ СОВЕТЫ

6. ОБСЛУЖИВАНИЕ И ЧИСТКА

7. КРАТКОЕ РУКОВОДСТВО ПОЛЬЗО­ВАТЕЛЯ

8. ОРГАНЫ УПРАВЛЕНИЯ И ПРОГРАМ­МЫ

9. ЦИКЛ СУШКИ

10. ЦИКЛ АВТОМТИЧЕСКОЙ СТИР-
КИ/СУШКИ

11. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ И

ГАРАНТИЯ

Картинка с сайта: manualmachine.com

1.СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

Машина имеет сертификат соответствия требованиям безопас­ности и электромагнитной совместимости, выданный органом по
сертификации продукции и услуг «РОСТЕСТ-МОСКВА» г.Москва

Производитель — ОАО «Веста», 610035, Россия,
г. Киров, ул. П

роизводственная, 24

Машина стирально-сушильная автоматическая бытовая торговой марки Candy
модели:

GVW 264DC-07 № 31006253 ____________________________

(проставить номер машины)

соответствует техническим условиям ТУ 5156-002-46092527-2005

Дата выпуска » __ » ____________ 20 ___ г.

Штамп ОТК (клеймо приемщика)

Продана ________________________________________________________________

(наименование торгующей организации, адрес)

Продавец _______________________________________________________________

(Ф.И.О.)(подпись)

Штамп Дата «____»_____________20____г.

Ремонтное предприятие, осуществляющее установку, гарантийный ремонт и сервис­ное обслуживание машины:

________________________________________________________________________

(наименование предприятия, адрес, телефон)

______________________________________________________________________

3

Картинка с сайта: manualmachine.com

2.ОБЩИЕ ПРАВИЛА
БЕЗОПАСНОСТИ

Данный электроприбор предназначен
для бытовых или подобных им приме­нений:

Использование данного электроприбо­ра для применений, отличных от быто­вых, например, для коммерческих при­менений с участием специалистов или
обученных пользователей, запрещает­ся. Использование данного электро­прибора для применений, отличных от
домашних, может привести к снижению
срока службы электроприбора, а также
к отмене гарантии производителя.
Производитель не несет предусмот­ренной законом ответственности за
любые повреждения электроприбора
или другие повреждения или потери,
связанные с тем, что электроприбор
использовался для применений отлич­ных от домашних или бытовых (даже
если он установлен в жилом доме или
в бытовом помещении).

Машина не предназначена для ис­пользования лицами (включая детей) с
пониженными физическими, чувствен­ными или умственными способностями
или при отсутствии у них жизненного
опыта или знаний, если они не нахо­дятся под контролем или не проинст­руктированы об использовании маши­ны лицом, ответственным за их безо­пасность;

Не разрешайте детям играть с элек­троприбором.
Чистка и обслуживание не должны вы-

полняться детьми без наблюдения
взрослых.

4

Дети младше 3 лет не должны нахо­диться рядом с машиной или должны
находиться под постоянным наблюде­нием взрослых.

Поврежденный шнур питания дол­жен заменяться производителем, его
агентом по техобслуживанию, или
квалифицированным специалистом
службы сервиса . Это необходимо
для обеспечения безопасности элек­троприбора.
ВНИМАНИЕ!

При повреждении сетевого питающего
кабеля его необходимо заменить спе­циальным кабелем. Провода кабеля
должны коммутироваться в соответст­вии с их цветной маркировкой:

СИНИЙ — НЕЙТРАЛЬ (N)

КОРИЧНЕВЫЙ — ФАЗА (L)

ЖЕЛТО-ЗЕЛЕНЫЙ — ЗЕМЛЯ ( )

Используйте только те шланги, которые
поставляются вместе с машиной. (Не
используйте старые шланги).
Давление воды в сети водоснабжения
должно быть в пределах от 0,05 MПa до
0,8 MПa.

Убедитесь в том, что под основанием
машины ковер не закрывает вентиля­ционные отверстия внизу машины.

Состояние «ВЫКЛЮЧЕНО» обеспечи­вается при установке риски на ручке
управления программами в вертикаль­ное положение. Если ручка управления
находится в любом другом положении,
то машина находится в состоянии
«ВКЛЮЧЕНО».

Картинка с сайта: manualmachine.com

Финальная часть цикла работы сти­рально-сушильной машины выпол­няется без нагрева (цикл охлажде­ния) для того, чтобы не повредить
выстиранные вещи.

ВНИМАНИЕ!
Никогда не останавливайте сти­рально-сушильную машину до
окончания цикла сушки, если при
этом Вы не сможете немедленно
извлечь белье из машины и раз­ложить его для остывания.

Электроприбор должен быть уста­новлен так, чтобы обеспечивался
свободный доступ к электрической
розетке.
Максимальная загрузка сухого белья
зависит от модели (указана на па­нели управления).

Инструкции по безопасности

• Машина работает от сети одно­фазного переменного тока 220 В
, частотой 50Гц

• Убедитесь,что проводка рассчи­тана на мощность не менее 3 кВт

• Убедитесь в наличии зазем­ляющего провода в розетке,
рассчитанной на ток 10А.

• Если электроприбор не заземлен,
обратитесь за помощью к опытно­му электрику

• Перед выполнением чистки или
обслуживания машины отсоедини­те шнур питания от электрической
розетки и закройте водопроводный
кран.

• Не пользуйтесь преобразователя-

ми напряжения, тройниками, уд-

линительными шнурами.

• Перед тем как открыть загрузочный
люк машины, убедитесь, что в ба­рабане машины нет воды.

ВНИМАНИЕ!
Во время цикла стирки вода мо­жет нагреваться до очень высо­кой температуры

• При отсоединении шнура питания от
электрической розетки не тяните за
шнур, а тяните за вилку.

• Не подвергайте машину воздейст­вию дождя, прямого солнечного
света, и другим погодным воздей­ствиям.

• При перемещении машины не под­нимайте ее за ручки управления
или за выдвижной дозатор для
моющего средства.

• Во время транспортировки загрузочный
люк не должен опираться на тележку.
Рекомендуется поднимать машину при
участии двух человек.

• В случае возникновения неисправности
или при нарушении нормальной ра­боты выключите стиральную маши­ну и закройте водопроводный кран.

• Не пытайтесь отремонтировать элек­троприбор самостоятельно. Немедлен­но свяжитесь с сервисным центром.

• Используйте только фирменные запча­сти. Невыполнение этих требований
может привести к снижению безопасно­сти электроприбора.

• Если Вы прекратили пользо­ваться машиной и предполагаете
ее утилизировать, отрежьте се­тевой шнур вместе с вилкой и
утилизируйте их.

5

Картинка с сайта: manualmachine.com

• Стирально-сушильная машина не
должна устанавливаться рядом с
дверью с замком или с дверью, пет­ли которой расположены со стороны
машины, таким образом, что при
этом ограничивается полное откры­вание люка.

• В стирально-сушильной машине не
должны использоваться промыш­ленные моющие средства.

• Не сушите в машине невыстиранные
вещи.

• Перед тем как высушить в машине
вещи, загрязненные такими вещест­вами, как: кулинарный жир, ацетон,
этиловый спирт, бензин, керосин,
пятновыводители, скипидар, воск и
вещества для удаления воска, эти
вещи должны быть выстираны вруч­ную, в горячей воде с дополнитель­ным количеством моющего средства.

• В стирально — сушильной машине
нельзя сушить вещи, изготовленные
из пористой резины (латексной пено­резины), шапочки для душа, водоне­проницаемые ткани, вещи с резино­вой подкладкой, а также одежду или
изделия с подкладкой из пористой
резины.

.

• Кондиционеры для белья и аналогич—

ные им вещества должны использо­ваться, как указано в инструкции про­изводителя

• Вещи, загрязненные нефтепродукта­ми могут воспламеняться под воздей­ствием источников тепла, таких как,
например, стирально-сушильная ма­шина. Вещи нагреваются, что вызы­вает окисление нефтепродуктов. При
окислении выделяется тепло. Если
тепло не отводится, то вещи могут на­греться до высокой температуры и за­гореться. Складывание загрязненных
нефтепродуктами вещей в кучу, и их
хранение, может привести к их возго­ранию

• Если вещи загрязнены растительным
маслом, кулинарным жиром или
средствами по уходу за волосами, то
такие вещи перед загрузкой в сти­рально-сушильную машину должны
быть выстираны в ручную, в горячей
воде с дополнительным количеством
моющего средства. Это снизит опас­ность возгорания, но полностью не
устранит ее.

• Удалите из карманов зажигалки и

спички.

6

Картинка с сайта: manualmachine.com

3.ТЕХНИЧЕСКИЕ ХРАКТЕРИСТИКИ

Загрузка (сухого белья)
Стирка кг 6
Сушка кг 4
Напряжение в сети В 220 , частотой 50 Гц
Потребляемая мощность Вт 1400
Потребление энергии за цикл стирки и
сушки при полной загрузке (программа Хлопок 60°С) кВтч 4,85
Потребление энергии за цикл стирки
при полной загрузке (программа Хлопок 60°С) кВтч 1,14
Электрический предохранитель А 10
Нормальный уровень воды л 6…15
Давление в гидравлической системе МПа мин. 0,05 макс. 0,8
Скорость вращения центрифуги об/мин 1200
Класс защиты от поражения
электрическим током I (первый)
Степень защиты IPX4
Класс энергетической эффективности В

Примечание * — Потребление электроэнергии определено по стандартной методике в

лабораторных условиях на программе «Хлопок 60ºС» при регламентированных пара­метрах : загрузке стандартного белья, температуре окружающей среды, температуре
заливаемой воды и т.д.

Примечание. Электрические параметры машины указаны на табличке, располо­женной на передней стенке в районе люка.

7

Картинка с сайта: manualmachine.com

4. УСТАНОВКА

— Снимите упаковку и поддон.

— Поместите машину вблизи места ее ис-
пользования

— Наклоните машину и закрепите лист

гофрированного материала на дне ма­шины, как показано на рисунке (лист и
детали крепления входят в комплект
машины).

— Открутите 4 винта (А) на задней стенке и
извлеките 4 распорные втулки (В).

— Закройте 4 отверстия специальными
заглушками. Вы найдете их в полиэти­леновом пакете с инструкцией

— Электроприбор должен быть установлен
так, чтобы обеспечивался свободный
доступ к электрической розетке.

— Примечание. Рекомендуем сохранить
элементы транспортного крепления,
чтобы использовать их в случае возмож­ной будущей транспортировки. Произво­дитель не несет ответственности за лю­бые возможные повреждения машины по
причине невыполнения правил, касаю­щихся транспортного крепления.

— При установке изделия на ковровое по­крытие убедитесь, что вентиляцион­ные отверстия не перекрыты ворсом.

— ВНИМАНИЕ! Храните элементы упа­ковки в недоступном для детей месте.

— Перережьте пластмассовый хомут, кре­пящий сливной шланг и сетевой шнур.
Действуйте осторожно, чтобы не повре­дить их.

— Установите машину по уровню с помо­щью 4 ножек.

А. Разблокируйте винт ножки, ослабив

гайку.

В. Вращая ножку, поднимите или опустите

машину до хорошей ее опоры на пол.

С. Заблокируйте винт ножки, затянув

контргайку до упора.

8

Картинка с сайта: manualmachine.com

Подключение к водопровод­ной сети

Подсоедините шланг подачи воды с на­конечником ¾ дюйма только к водопро­водному крану холодной воды и штуце­ру клапана машины. Подключение к
крану горячей воды может повредить
некоторые типы деликатных тканей.
Необходимо использоваться только
наливной шланг, поставляемый вместе с
машиной.

НЕ ОТКРЫВАЙТЕ ВОДОПРОВОД­НЫЙ КРАН.

ВНИМАНИЕ!
После стирки всегда необходимо
перекрывать кран для отключения
машины от подачи воды.

Установка

Придвиньте машину к стене, обращая
внимание на то, чтобы отсутствовали
перегибы, зажимы сливного шланга, за­крепите шланг на краю раковины или
лучше в канализационной трубе с диа­метром больше диаметра сливного
шланга.
Для нормальной работы необходимо,
чтобы конец сливного шланга находился
на высоте от 50 до 85 см над уровнем
пола.
При необходимости используйте жест­кое устройство для сгиба сливного
шланга.
Диаметр сливной трубы должен быть
больше диаметра шланга

9
