ВВЕДЕНИЕ

Автомобильная охранная система SCHER-KHAN M-20 (далее M-20) — сложное радиоэлек-

тронное устройство. Монтаж системы в автомобиль должен производиться специалистами

сертифицированного установочного центра.

В зависимости от модели автомобиля при установке M-20 используются как аналоговые

коммутации, так и цифровые шины CAN, LIN-BUS, K-LINE.

Производитель гарантирует работоспособность устройства только при соблюдении всех

требований данного руководства.

Система соответствует российским и международным отраслевым стандартам:

ТР ТС 018/2011 — технический регламент Таможенного союза «О безопасности колесных

транспортных средств»

ТР ТС 020/2011 — технический регламент Таможенного союза «Электромагнитная совмести-

мость технических средств»

Производитель оставляет за собой право вносить изменения в конструкцию, программ-

ное обеспечение, мобильные приложения для улучшения потребительских свойств.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

Дополнительно приобретаемые компоненты

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Защита электрических цепей

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ТЕХНОЛОГИЧЕСКАЯ КАРТА УСТАНОВКИ

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ

Установка процессорного блока

Установка антенного модуля

Установка сирены

Установка датчиков капота и багажника

Установка температурного датчика

ПОДГОТОВКА БРЕЛОКА К РАБОТЕ

ИЗМЕНЕНИЕ PIN-КОДА

РЕГИСТРАЦИЯ БРЕЛОКОВ В ПАМЯТИ СИСТЕМЫ

АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ

Программирование тахометрического сигнала

Программирование типа коробки передач

ДАТЧИКИ

Настройка чувствительности датчика удара

Настройка чувствительности датчика наклона

Настройка чувствительности датчика движения

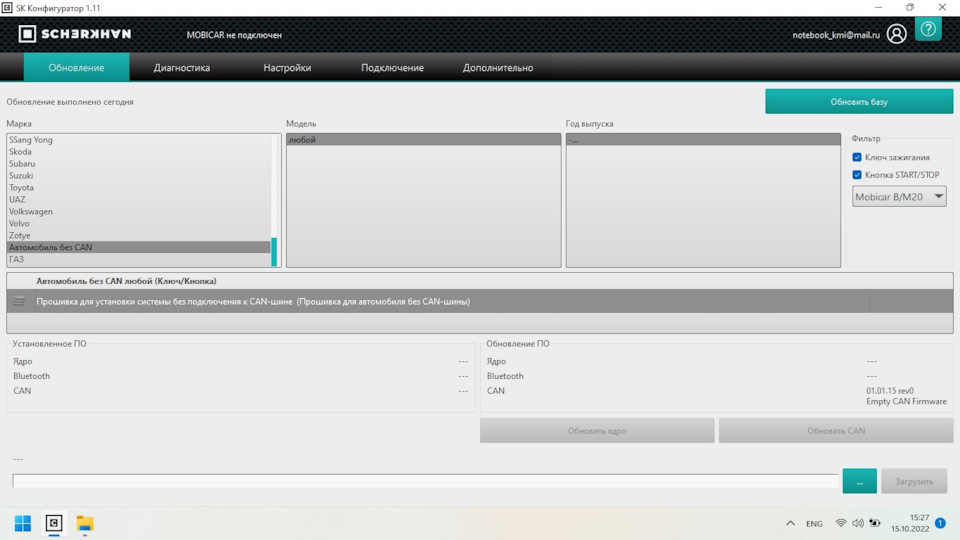

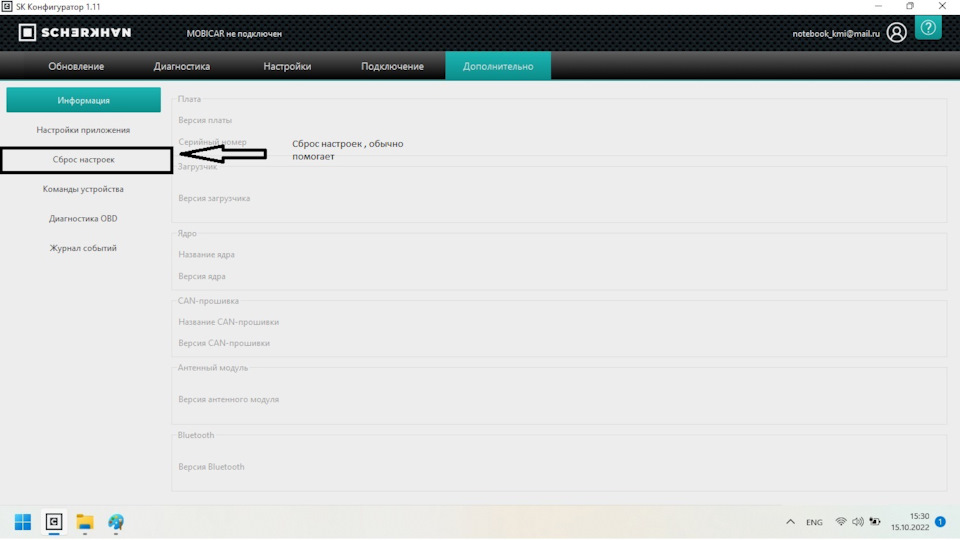

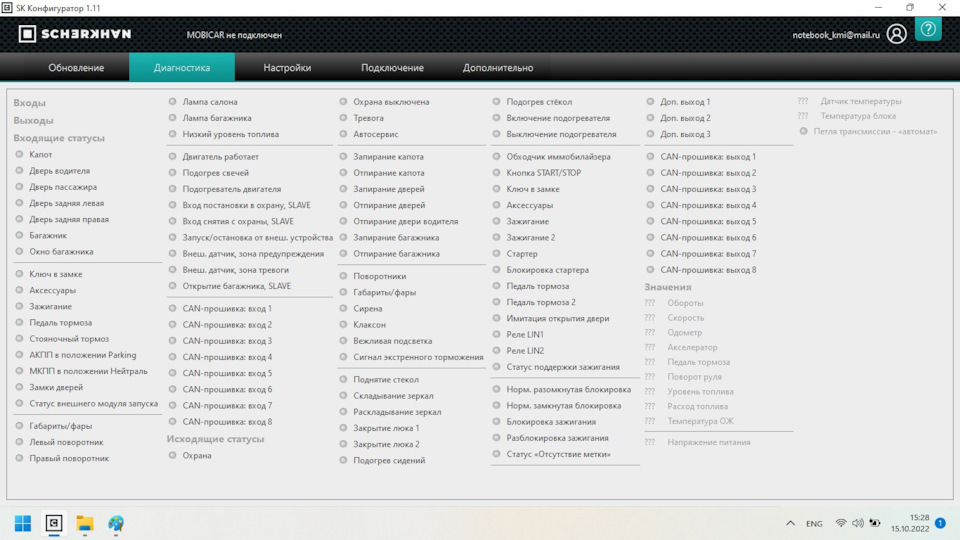

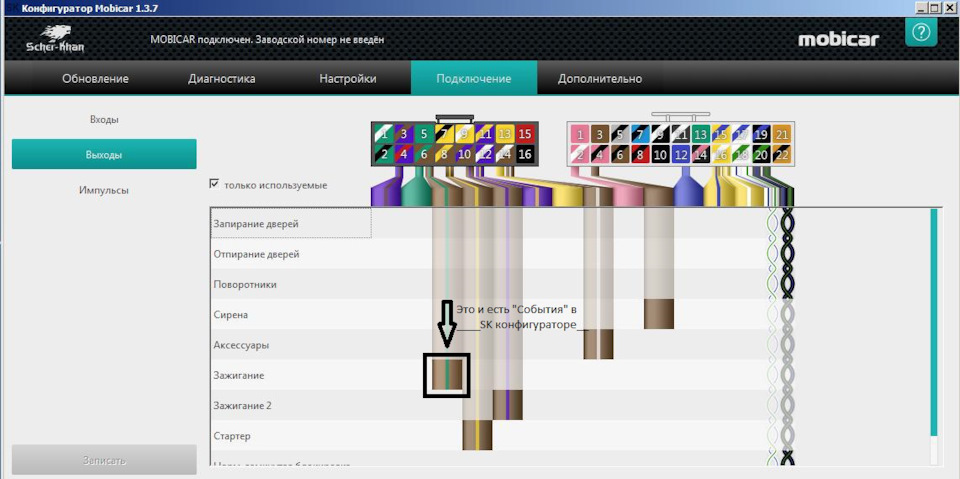

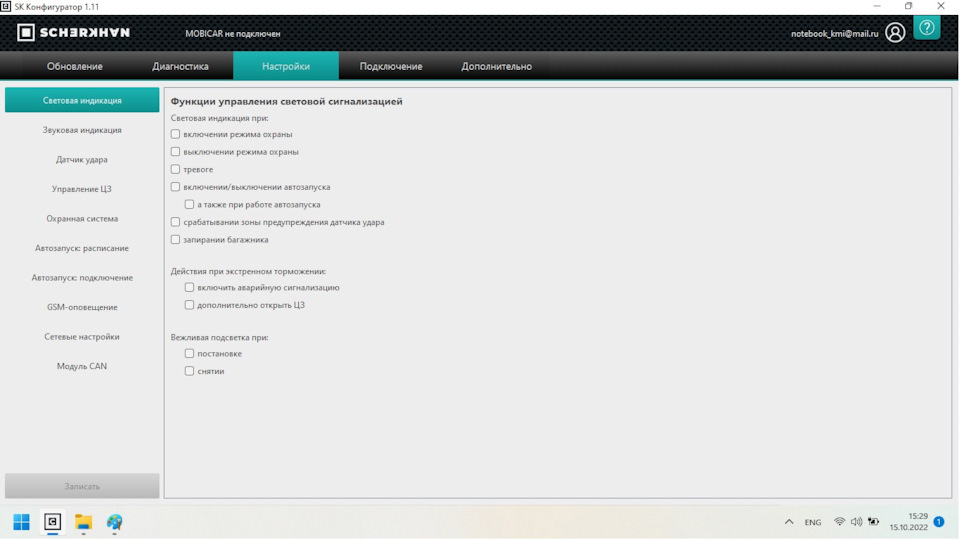

«КОНФИГУРАТОР MOBICAR» ДЛЯ WINDOWS

КОМПЛЕКТ ПОСТАВКИ

1. Информационный лист

2. Гарантийный талон

3. Схема установки

4. Процессорный блок

5. Брелок-коммуникатор с ЖК-дисплеем

16-контактный разъем с кабелем и предохранителем 2 А

22-контактный разъем с кабелем слаботочных подключений и датчиком температуры

4-проводный шлейф подключения антенного модуля

9. Антенный модуль с индикатором состояния системы, кнопкой и наклейкой

10.Концевой датчик капота/багажника*

11.Реле блокировки с колодкой*

12.Наклейка на стекло

13.Сирена*

* Только для комплектации 2.0

ДОПОЛНИТЕЛЬНО ПРИОБРЕТАЕМЫЕ КОМПОНЕНТЫ

1. Брелок-коммуникатор

2. Релейный модуль SCHER-KHAN M1 для подключения к силовым цепям замка зажигания

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значение

Параметр

Мин.

Макс.

Процессорный блок

Напряжение питания (В)

Средний ток (мA)

Диапазон рабочих температур (°С)

-40

Вес (г); габариты (мм)

105; 100×84×23

Нагрузочная способность релейных выходов,

Реле № 1, № 2, № 3, № 4 — 10 (15),

долговременный (максимальный) ток (A)

цифровое реле № 5 — 1

Нагрузочная способность слаботочных выходов (мA)

-250 (суммарно -700)

Нагрузочная способность выхода управления

сиреной (A)

Исполнение корпуса

IP-40

Bluetooth

Bluetooth Smart 4.1

Диапазон частот Bluetooth (МГц)

2400-2483,5

Брелок

Радиус действия передатчика/приемника (м)

1200/2000**

Несущая частота радиоканала (МГц)

868

Тип модуляции

FM-модуляция

Элемент питания брелока

1,5 В (батарея ААА)***

Диапазон рабочих температур (°С)

Исполнение корпуса

IP-40

Вес с элементом питания (г)

Габариты (мм)

75×35×16

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сирена

Напряжение питания (В)

Ток потребления (А)

1,5

Исполнение корпуса

IP-65

Вес (г)

194

Габариты (мм)

70×55×70

При минимальном значении напряжения питания может быть недоступна часть функций.

В таблице приведено максимальное значение. Фактическое расстояние может меняться и зависит

от ряда объективных причин: взаимного расположения антенны брелока-коммуникатора и

антенного блока, наличия металлических предметов вблизи антенн, радиопомех в эфире, погодных

условий, степени разряда элемента питания брелока и т.п.

*** Используйте только алкалиновые (щелочные) элементы питания. Использование солевых элемен-

тов питания может привести к повреждению брелока.

ЗАЩИТА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Защита от включения с инверсной поляр

Встроенная

ностью питания

Защита слаботочных выходов от короткого

Встроенная, при помощи токоограничивающих

замыкания

сгораемых резисторов

Защита выхода на сирену

Встроенная, самовосстанавливающаяся

Защита соединительных проводов, общая

Автомобильный предохранитель замедленного

защита от короткого замыкания

действия в соответствии со схемой подключения

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Перед установкой системы внимательно изучите данное руководство.

Подключение устройства должно производиться при отключенной аккумуляторной

батарее автомобиля.

Перед подключением необходимо настроить назначение проводов устройства в соответ-

ствии с технологической картой установки.

При прокладке проводов собирайте их в жгуты, защищайте изоляционной лентой и (или)

пластиковой гофрированной трубкой. Для повышения скрытности установки рекомендуется

выбирать защиту проводки системы подобную примененной в автомобиле, на который она

устанавливается.

Прокладка проводов подключения процессорного блока должна производиться в местах

прокладки штатной проводки автомобиля.

При установке исполнительных устройств на подвижные части автомобиля (двери,

багажник, капот и т.д.) и при переходе от неподвижных частей прокладывайте провода только

в специально предназначенных для этого трубках.

При прокладке проводов не допускайте их пережима панелями обивки салона.

Не допускайте перегиба проводов через острые кромки металлических панелей автомобиля.

При прокладке проводов из салона в моторный отсек или багажник автомобиля исполь-

зуйте штатные места прокладки проводов или специально предназначенные для этого

проходные втулки.

При необходимости удлиннить провод, используйте провод такого же или большего

сечения.

Все компоненты системы (кроме сирены, которая имеет защиту по стандарту IP-65)

выполнены по стандарту IP-40. Выбор места для установки компонентов должен исключать

возможность проникновения внутрь технологических жидкостей и атмосферной влаги.

Не устанавливайте компоненты системы в местах сильного нагрева (элементы охлаждения

двигателя, климатической установки).

Компоненты и провода не должны препятствовать работе подвижных компонентов автомобиля.

ТЕХНОЛОГИЧЕСКАЯ КАРТА УСТАНОВКИ

В технологической карте установки приведен наиболее оптимальный вариант подключения

устройства для конкретной марки и модели автомобиля. В ней указаны расположение и цвета

основных проводов, к которым производится подключение, и их назначение. Кроме этого,

в технологической карте указаны опции устройства, которые необходимо установить или

отключить при помощи приложения «Конфигуратор MOBICAR» (стр. 20).

Скачать технологическую карту можно при помощи приложения «Конфигуратор MOBICAR».

При отсутствии технологической карты обратитесь в службу техподдержки по телефону:

8 800 555-39-21.

При несоблюдении мер предосторожности производитель не несет ответственности за

возможные последствия (повреждение автомобиля, нарушение работы штатного элек-

трооборудования и т.п.).

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ

УСТАНОВКА ПРОЦЕССОРНОГО БЛОКА

Процессорный блок должен быть установлен в салоне автомобиля таким образом, чтобы

внутрь корпуса не попадали технологические жидкости и атмосферная влага.

Электронные устройства автомобиля (блок управления двигателем, контроллер централь-

ного замка и другие) вызывают радиопомехи, поэтому не устанавливайте процессорный блок в

непосредственной близости от них.

Не устанавливайте процессорный блок на пластмассовые кожухи, а также вблизи деталей

климатической установки, подверженных нагреву и охлаждению.

От расположения блока и жесткости его крепления зависит достоверность определения

ударов по автомобилю, наклона автомобиля и его перемещения.

УСТАНОВКА АНТЕННОГО МОДУЛЯ

Для получения оптимальной дальности связи установите антенну в углу ветрового стекла

или в центральной его части, рядом с зеркалом заднего вида.

Расстояние от антенны до ближайшей металлической поверхности должно быть не менее

50 мм.

Перед установкой антенного блока следует обезжирить поверхность стекла. Температура

стекла при монтаже должна быть не менее +10 °С. При прокладке провода от антенного

модуля к процессорному блоку следите за тем, чтобы не передавить провод панелями или

фиксаторами обивки.

УСТАНОВКА СИРЕНЫ

Для установки сирены выберите место в моторном отсеке, которое хорошо защищено от

доступа из-под днища автомобиля, в том числе от брызг при мойке автомобиля. Не размещайте

сирену рядом с сильно нагревающимися узлами или подвижными компонентами. Для предот-

вращения скапливания влаги или грязи раструб сирены должен быть направлен вниз.

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ

УСТАНОВКА ДАТЧИКОВ КАПОТА И БАГАЖНИКА

Для охраны капота/багажника может потребоваться установка датчиков открытия капота и

багажника (концевых выключателей).

Эти датчики должны быть установлены на металлическую поверхность автомобиля, имеющую

хороший контакт с кузовом. Важно выбрать такое место, где исключается возможность проникно-

вения и скопления воды. Выбирайте места, которые при закрытом капоте и багажнике защищены

резиновыми уплотнениями. Не устанавливайте датчики на водостоках. Датчики могут быть уста-

новлены с помощью скобы или в монтажном отверстии соответствующего размера. Помните, что

при правильной установке подвижный шток датчика должен иметь свободный ход не менее 5 мм

при закрытии капота или багажника. Датчик в багажном отделении не должен мешать погрузке и

выгрузке багажа, а датчик под капотом — техническому обслуживанию автомобиля.

УСТАНОВКА ТЕМПЕРАТУРНОГО ДАТЧИКА

Температурный датчик устанавливается в салоне автомобиля. Для корректного измерения

температуры воздуха в салоне датчик должен крепиться на удалении от узлов, агрегатов и

электронных блоков автомобиля, нагревающихся в процессе эксплуатации автомобиля. Пред-

почтительным вариантом размещения температурного датчика является крепление возле

точки забора воздуха штатной климатической системы автомобиля.

Температурный датчик может быть закреплен на двигателе. В этом случае при настройке

автоматических запусков должны использоваться только отрицательные значения темпера-

турных порогов. Допустимо удлинение проводов, идущих к температурному датчику.

ПОДГОТОВКА БРЕЛОКА К РАБОТЕ

Перед началом эксплуатации в брелок необходимо установить элемент питания (входит

в комплектацию системы). Для этого переверните брелок экраном вниз, приподнимите край

крышки батарейного отсека и сдвиньте ее.

Установите элемент питания, соблюдая полярность. Установите крышку на место.

При установке исправного элемента питания на брелоке включится подсветка, отобразятся

все символы и прозвучит короткая мелодия, заканчивающаяся вибросигналом. Брелок готов к

работе (при условии, что он был ранее зарегистрирован в памяти M-20).

Регистрация кодов брелоков в памяти системы описана на стр. 12.

ИЗМЕНЕНИЕ PIN-КОДА

Система оснащена заводским PIN-кодом. Его требуется ввести для аварийного отключения

охраны и при регистрации брелоков. Наклейка с PIN-кодом находится на оборотной стороне

информационного листа, а также на процессорном блоке.

1. В режиме «Охрана выключена» или в режиме «Автосервис», при включенном зажигании,

нажмите и удерживайте кнопку на антенном модуле (далее кнопка) до подтверждения 1

коротким сигналом зуммера, встроенного в антенный модуль (далее зуммер).

2. В последующие 5 сек. коротко нажмите кнопку 2 раза. В подтверждение прозвучат 2 корот-

ких сигнала зуммера. Индикатор состояния на антенном модуле начнет быстро мигать.

3. Введите текущий PIN-код. Для этого нажмите кнопку количество раз, соответствующее первой

цифре PIN-кода. Ввод первой цифры подтвердится 1 коротким сигналом зуммера. Индикатор

состояния на антенном модуле на секунду погаснет, затем снова начнет быстро мигать.

4. Повторите пункт 3 для остальных цифр кода. Ввод последней цифры PIN-кода подтвердится

2 короткими сигналами зуммера, затем индикатор продолжит быстрое мигание. Если

текущий PIN-код был введен неверно, прозвучат 3 коротких сигнала зуммера, и система

M-20 выйдет из режима изменения PIN-кода.

5. Введите новый PIN-код, алгоритм ввода нового кода аналогичен описанному в пунктах 3 и 4.

6. Ввод последней цифры нового PIN-кода подтвердится 2 короткими сигналами зуммера.

M-20 автоматически выйдет из режима записи нового PIN-кода с сохранением нового

значения. Брелок M-20 подаст длинный звуковой сигнал, а на его дисплее в течение

5 сек. будет отображаться новое значение PIN-кода.

7. Запишите новое значение PIN-кода и сохраняйте в недоступном для посторонних лиц месте.

Внимание! При вводе значения PIN-кода пауза между нажатиями не должна превышать

5 сек. В противном случае M-20 выйдет из процедуры изменения PIN-кода, сохранив в

пямяти прежнее значение PIN-кода.

РЕГИСТРАЦИЯ БРЕЛОКОВ В ПАМЯТИ СИСТЕМЫ

M-20 работает только с теми брелоками, которые зарегистрированы в памяти устройства.

Регистрация брелока из комплекта поставки не требуется — он уже зарегистрирован. Всего в

памяти M-20 можно зарегистрировать 2 брелока. Регистрация первого нового брелока удаляет

из памяти ранее зарегистрированные брелоки.

1. Выньте элемент питания из брелока, а затем установите его вновь, удерживая нажатыми

кнопки

+ . Брелок подтвердит готовность к регистрации 3 короткими звуковыми сигналами

и миганием всех символов на дисплее (указанная индикация продолжается до успешного завер-

шения регистрации брелока или до следующей переустановки элемента питания).

2. В режиме «Охрана выключена» или в режиме «Автосервис», при включенном зажигании,

нажмите и удерживайте кнопку на антенном модуле до подтверждения 1 коротким сигна-

лом зуммера, встроенного в антенный модуль.

3. В течение последующих 5 сек. коротко нажмите кнопку 1 раз. В подтверждение прозвучит 1

короткий сигнал зуммера. Индикатор состояния на антенном модуле начнет быстро мигать.

4. Введите PIN-код системы. Для этого нажмите кнопку количество раз, соответствующее первой

цифре PIN-кода. Ввод первой цифры подтвердится 1 коротким сигналом зуммера. Индикатор

состояния на антенном модуле на секунду погаснет, затем снова начнет быстро мигать.

5. Повторите пункт 4 для оставшихся цифр PIN-кода. При вводе правильного PIN-кода после

ввода последней цифры индикатор состояния на антенном модуле загорится непрерывно. В

ином случае система M-20 выйдет из режима регистрации брелоков, сообщив об ошибке 3

сигналами зуммера.

6. Нажмите кнопку на брелоке. Короткий сигнал зуммера подтвердит успешную реги-

страцию брелока. Брелок издаст короткую трель, символы на дисплее брелока перестанут

мигать и погаснут. При необходимости аналогичным образом зарегистрируйте второй

брелок, приобретаемый дополнительно.

РЕГИСТРАЦИЯ БРЕЛОКОВ В ПАМЯТИ СИСТЕМЫ

7. Если в течение 15 сек. после выполнения пункта 5 кнопка

брелока не будет нажата, си-

стема M-20 переходит в режим «Автосервис», сообщив об этом длинным сигналом зуммера.

Индикатор состояния на антенном модуле останется гореть непрерывно. В памяти системы

остаются ранее зарегистрированные брелоки.

Внимание! При вводе значения PIN-кода пауза между нажатиями не должна превы-

шать 5 сек. В противном случае M-20 выйдет из процедуры регистрации, сохранив

в пямяти ранее зарегистрированные брелоки.

Если была произведена замена антенного модуля, то процедуру регистрации брелоков

в памяти M-20 необходимо провести заново.

АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ

Для управления цепями штатной системы запуска могут использоваться, как программно

сконфигурированные слаботочные выходы (открытый коллектор), так и силовые (встроенные

реле с нагрузочной способностью до 10 (15) А). Для силового подключения к замку зажигания

используйте релейный модуль запуска (приобретается отдельно).

Используйте внешние дополнительные реле в тех случаях, когда токи управления

штатными цепями автомобиля превышают нагрузочную способность выходов

системы. Пользуйтесь технологической картой подключения системы.

Перед выполнением подключений необходимо настроить функции проводов разъемов X8 и X6

в соответствии с технологической картой установки (стр. 7), а также установить указанные в карте оп-

ции устройства. Настройка производится при помощи приложения «Конфигуратор MOBICAR» (стр. 20).

ПРОГРАММИРОВАНИЕ ТАХОМЕТРИЧЕСКОГО СИГНАЛА

Для обеспечения корректной работы M-20 в режимах автоматического запуска, турбо-

таймера, «Парковка с работающим двигателем» необходимо сохранить в памяти системы

значение тахометрического сигнала, соответствующее холостому ходу. Для сохранения

тахометрического сигнала:

1. В режиме «Снято с охраны» (или в режиме «Автосервис») при заведенном (предварительно

прогретом) двигателе нажмите и удерживайте кнопку на антенном модуле (далее кнопка)

до подтверждения 1 сигналом зуммера, встроенного в антенный модуль (далее зуммер).

2. В последующие 5 сек. нажмите и удерживайте кнопку до появления сигналов подтверждения:

• успешное сохранение значения тахометрического сигнала подтвердится 1 сигналом зуммера;

• неудачная попытка сохранения значения тахометрического сигнала сопровождается сооб-

щением об ошибке (3 сигналами зуммера).

АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ

ПРОГРАММИРОВАНИЕ ТИПА КОРОБКИ ПЕРЕДАЧ

Для выбора типа коробки передач служит петля красно-белого провода, выходящая из

корпуса блока. Если автомобиль имеет автоматическую коробку передач, петлю следует

перерезать. Перерезанная петля отменяет необходимость подготовки автомобиля к автомати-

ческому запуску двигателя.

Не используйте автоматический запуск двигателя в автомобилях с открытым верхом

и механической коробкой передач. Не перерезайте петлю выбора трансмиссии, если

у автомобиля с АКПП есть возможность перевести селектор передач из положения

(Parking) в любое другое без использования ключа зажигания.

ДАТЧИКИ

Процессорный блок M-20 оборудован 4 датчиками: датчиком удара, датчиком изменения

угла наклона автомобиля, датчиком движения автомобиля и датчиком экстренного торможе-

ния автомобиля.

Настройка уровня чувствительности двухзонового датчика удара, датчика движения

и датчика изменения наклона осуществляется посредством меню № 1 брелока или при помо-

щи приложения «Конфигуратор MOBICAR» (стр. 20).

НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА УДАРА

Долгим нажатием комбинации кнопок

(до ответного короткого звукового сигнала

брелока) войдите в меню № 1 брелока.

ДАТЧИКИ

Короткими нажатиями кнопки осуществите переход к 7 пункту меню (номер пункта

показан вертикальной линейкой). На дисплее брелока Вы увидите 2 цифры.

Первая (левая) цифра показывает текущий уровень чувствительности зоны предупрежде-

ния датчика удара, вторая — уровень зоны тревоги.

Цифра, соответствующая настраиваемой зоне, мигает. Переключить настраиваемую зону

можно коротким нажатием кнопки . Короткими нажатиями кнопки увеличивается

чувствительность выбранной зоны, короткими нажатиями кнопки

— уменьшается. Долгое

нажатие кнопки включает и выключает работу выбранной зоны датчика. Чувствительность

зоны тревоги должна быть как минимум на единицу меньше чувствительности зоны преду-

преждения. В устройстве реализована защита от ввода некорректных значений.

Коротко нажмите кнопку

, чтобы сохранить значения и перейти к регулировке чувстви-

тельности датчика наклона. Или нажмите одновременно и удерживайте кнопки

+ до

звукового сигнала для сохранения значений и выхода из меню.

ДАТЧИКИ

НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА НАКЛОНА

Долгим нажатием комбинации кнопок

(до ответного короткого звукового сигнала

брелока) войдите в меню № 1 брелока (смотрите рисунок на стр. 16).

Короткими нажатиями кнопки осуществите переход к 8 пункту меню (номер пункта показан

вертикальной линейкой). На дисплее брелока Вы увидите текущее значение чувствительности.

Короткими нажатиями кнопки чувствительность увеличивается, нажатиями кнопки

—

уменьшается. Долгое нажатие кнопки включает и выключает датчик наклона.

Коротко нажмите кнопку

, чтобы сохранить значение и перейти к регулировке чувствительно-

сти датчика движения. Или нажмите одновременно и удерживайте кнопки

+ до звукового

сигнала для сохранения значения и выхода из меню.

ДАТЧИКИ

НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА ДВИЖЕНИЯ

Долгим нажатием комбинации кнопок

(до ответного короткого звукового сигнала

брелока) войдите в меню № 1 брелока (смотрите рисунок на стр. 16). Короткими нажатиями

кнопки осуществите переход к 9 пункту меню (номер пункта показан вертикальной линейкой).

На дисплее брелока Вы увидите текущее значение чувствительности датчика движения.

Короткими нажатиями кнопки чувствительность увеличивается, нажатиями кнопки

—

уменьшается.

Долгое нажатие кнопки включает и выключает датчик движения.

Нажмите одновременно и удерживайте кнопки

+ до звукового сигнала для сохранения

значения и выхода из меню.

«КОНФИГУРАТОР MOBICAR» ДЛЯ WINDOWS

Приложение «Конфигуратор MOBICAR» предназначено для профессионального использова-

ния. При инсталляции оборудования на автомобиль приложение дает возможность обновить

программное обеспечение системы M-20, быстро настроить функции системы, проверить ра-

нее установленные настройки, провести диагностику системы и корректность ее инсталляции.

2. В поле «Марка продукта» укажите SCHER-KHAN, в поле «Модель продукта» — M-20, в поле

«Категория» — «Программное обеспечение».

3. Нажмите кнопку «Скачать». В диалоговом окне укажите директорию, в которой программа

будет храниться на Вашем компьютере. Установите программу «Конфигуратор MOBICAR».

4. Подключите процессорный блок к компьютеру кабелем с разъемом mini USB и запустите

программу «Конфигуратор MOBICAR».

5. При наличии интернет-соединения программа «Конфигуратор MOBICAR» проверит актуаль-

ность текущей версии программы. При наличии свежей версии ПО появится сообщение о

необходимости провести обновление. Нажмите кнопку «Обновить базу» для синхронизации

данных с сервером.

В раскрывшемся окне находятся вкладки: «Обновление», «Диагностика», «Настройки»,

«Подключение», «Дополнительно». Система помощи содержит полное описание функций

каждой вкладки. Для этого после перехода на нужную вкладку нажмите кнопку, обозначенную

вопросительным знаком.

Источник

SCHER-KHAN M20 — автомобильная охранная система с бесключевым автозапуском и встроенными Bluetooth-модулем. В системе предусмотрена возможность управления с помощью мобильного приложения по протоколу Bluetooth 5.0. Установливается на автомобили, для которых не требуется подключение силовых цепей.

Функциональные особенности SCHER-KHAN M20:

встроенный Bluetooth-модуль;
автоматический запуск двигателя по температуре, напряжению, времени;
управление со смартфона через мобильное приложение;
возможность использования смартфона владельца в качестве иммобилайзера;
надежная защита от интеллектуального взлома при помощи шифрования AES-128;
связь брелка с центральным блоком по радиоканалу: в режиме управления — до 1200 м, в режиме оповещения — до 2000 м;
связь смартфона с центральным блоком по Bluetooth 5.0: управление — до 50 м, оповещение — до 50 м;
надежная радиосвязь в городских условиях;
бесключевой обход иммобилайзера;
управление автозапуском как с брелка, так и со смартфона из приложения;
управление системой с помощью мобильного приложения Scher-Khan Auto для смартфонов на платформах iOS или Android;
информирование о нарушении зон охраны в приложении и оповещением на брелок;
в приложении содержатся данные о датчиках тревоги, оборотах двигателя, напряжении бортовой сети, температуре салона, уровне топлива в баке и другие;
применяется собственное специализированное ПО для всех автомобилей, использующих цифровые шины передачи данных: CAN, K-LINE, LIN-BUS.

Комплектация:

гарантийный талон;
информационный лист;
схема установки;
процессорный блок;
брелок-коммуникатор с ЖК-дисплеем;
6-контактный разъем с кабелем и предохранителем 2А;
22-контактный разъем с кабелем слаботочных подключений и датчиком температуры;
4-проводный шлейф подключения антенного модуля;
антенный модуль с индикатором состояния системы, кнопкой и наклейкой;
концевой датчик капота/багажника;
реле блокировки с колодкой;
наклейка на стекло;
сирена.

Источник

Ну вот и добрался до статьи. Чтоб самому потом инфу не искать.

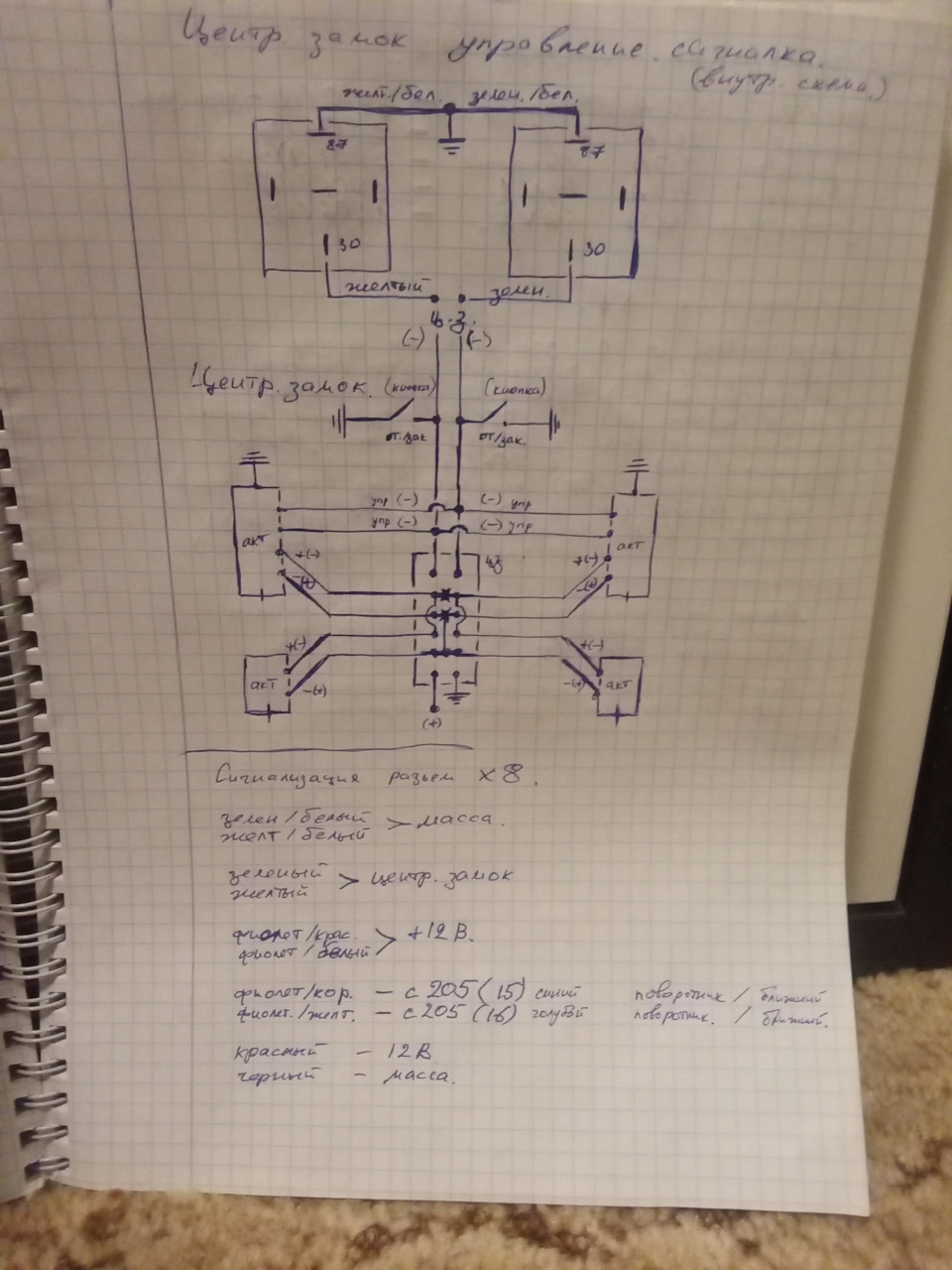

Базовая схема, где есть пробелы в инфе…

Разъём Х8 сигнализации

зелёный/белый, жёлтый/белый, чёрный – масса
зелёный и жёлтый – управление ЦЗ массой
фиолетовый/красный, фиолетовый/белый, красный – «+12В»

фиолетовый/коричный – С205 (15) синий, поворотник
фиолетовый/жёлтый – С205 (16) голубой, поворотник

Так же заложена функция «вежливая подсветка» 30с горят либо поворотники либо фары если изменить схему подключения проводов (фиолетовый/коричный, фиолетовый/жёлтый). Я на поворотники делал.

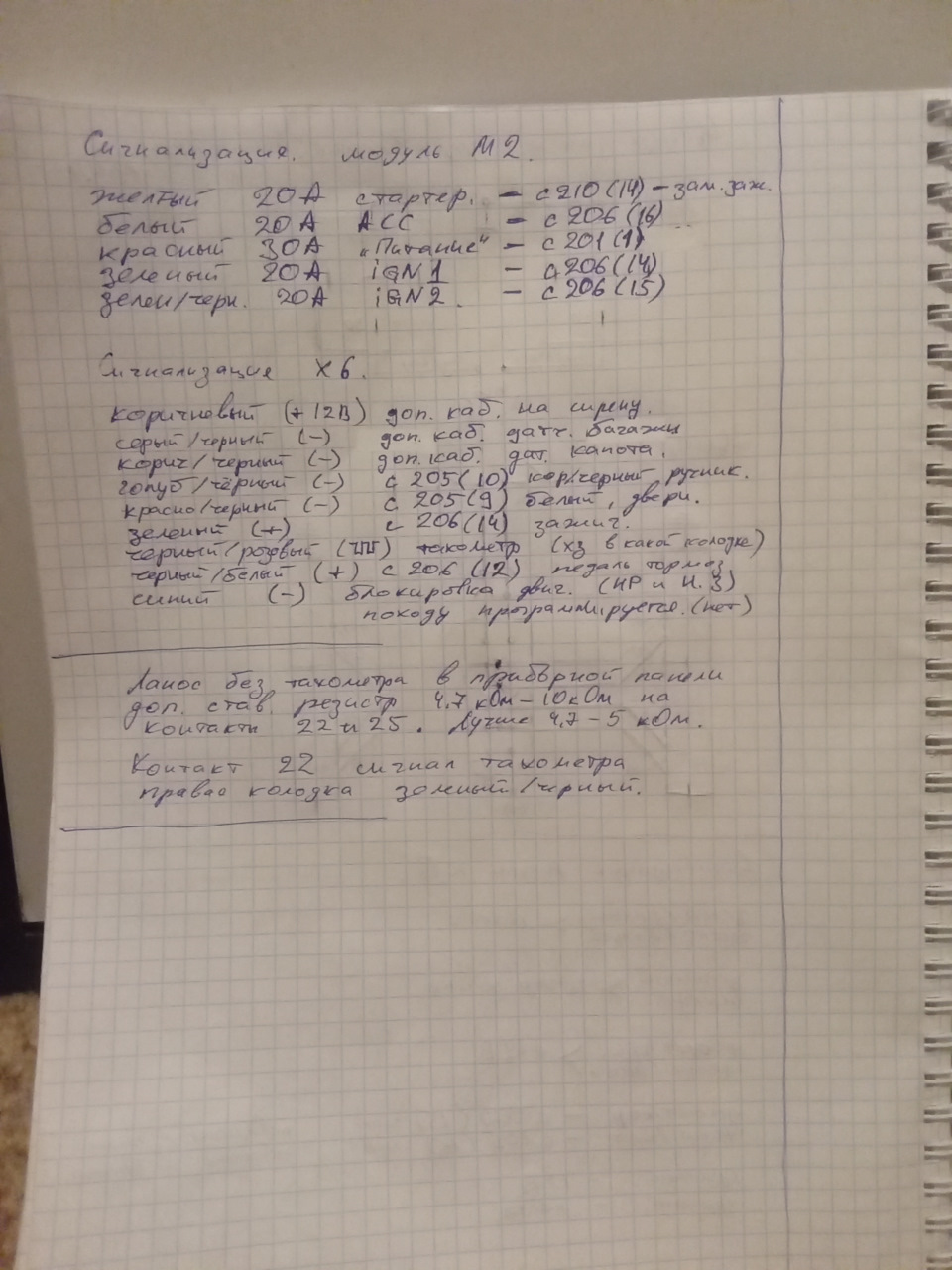

Разьём Х6 сигнализация

коричневый (выход, +12В) через доп. кабель на сирену
серый/чёрный (вход, масса) через доп. кабель датчик багажника
коричнево/чёрный (вход, масса) через доп. кабель капот
голубой/черный (вход, масса) С205 (10) коричнево/чёрный, ручник
красно/чёрный (вход, масса) С205 (9) белый, двери
зелёный (вход, +12В) С206 (14) зажигание

чёрный/розовый (вход) тахометр, хз какая колодка, ввёл кабель в панель приборов. У Ланоса без тахометра, допом нужно сопративление 5кОм между контактами панели приборов, 22 и 25.

чёрный/белый (вход, +12В) С206 (12) педаль тормоза
синий (выход, масса) блокировка системы, стартер или бензонасос, или оба вместе, через доп реле с управлением по массе.

Модуль М2 сигнализация

жёлтый (выход, 20А) С210 (14) стартер, или в замок зажигания на стартер
белый (выход, 20А) С206 (16) АСС
красный (вход, 30А) С201 (1) Общее питание
зелёный (выход, 20А) С206 (14) Зажигание 1, IGN1
зелёный/чёрный (выход, 20А) С206 (15) Зажигание 2, IGN2

Есть софт для ПК и Андрюши:
SK конфигуратор — www.scher-khan.ru/press-c…chenie-scher-khan-mobicar
SK Config — play.google.com/store/app….configurator&hl=ru&gl=US

Они в принципе делают одно и тоже, но у Андрюши при сбросе настроек, реально всё трется, даже блютуз привязка телефона. Софт Андрюши привязывается аналогично привязки обычного штатного управления сигналкой. Один раз я привезать всётаки смог))).

Для ПК удобнее в плане размеров экрана.

обновление базы и прошивка сигналки

Контроль подключения, сидел в машине с ноутом баловался как то. ну хотя бы видно

Можно сказать теже настройки что и в штатной андрюше

Вот а вот тут ОСОБОЕ ВНИМАНИЕ.

Тут и делаются «события», можно переназначать значения кабелей.
НО-Но с.ка б.ть никогда на Ланях не меняйте на механике ё…ный кабель ручника, АВТОЗАПУСК перестанет работать. Поддержка будет и всё, на сигналку выставили и нейтраль пропадает, лечится сбросом и настроек и сигналки. Ручник на механике висит там на 2 значения — ручник и Акпп, хз почему…

Ну а тут самое главное сброс настроек.

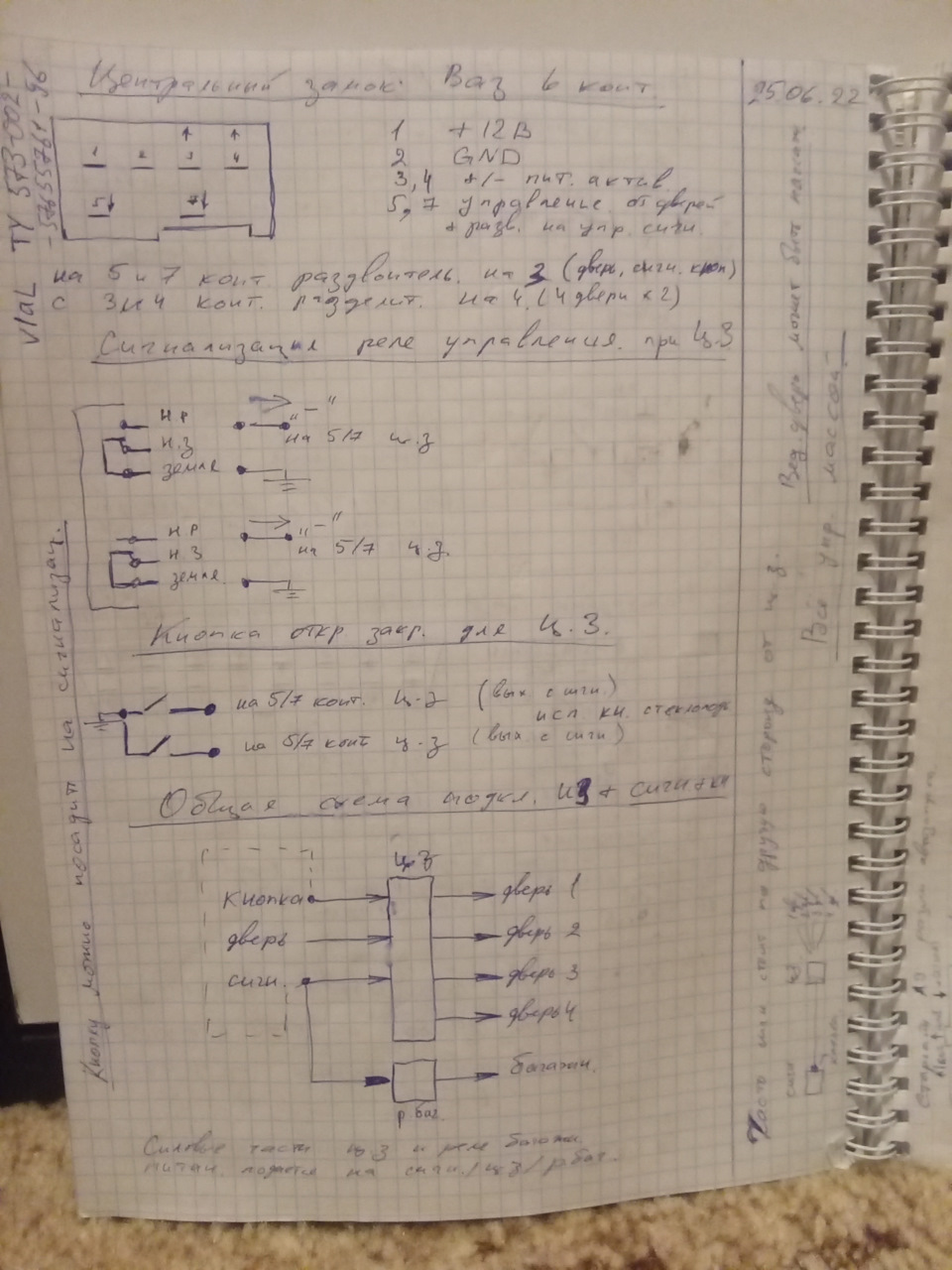

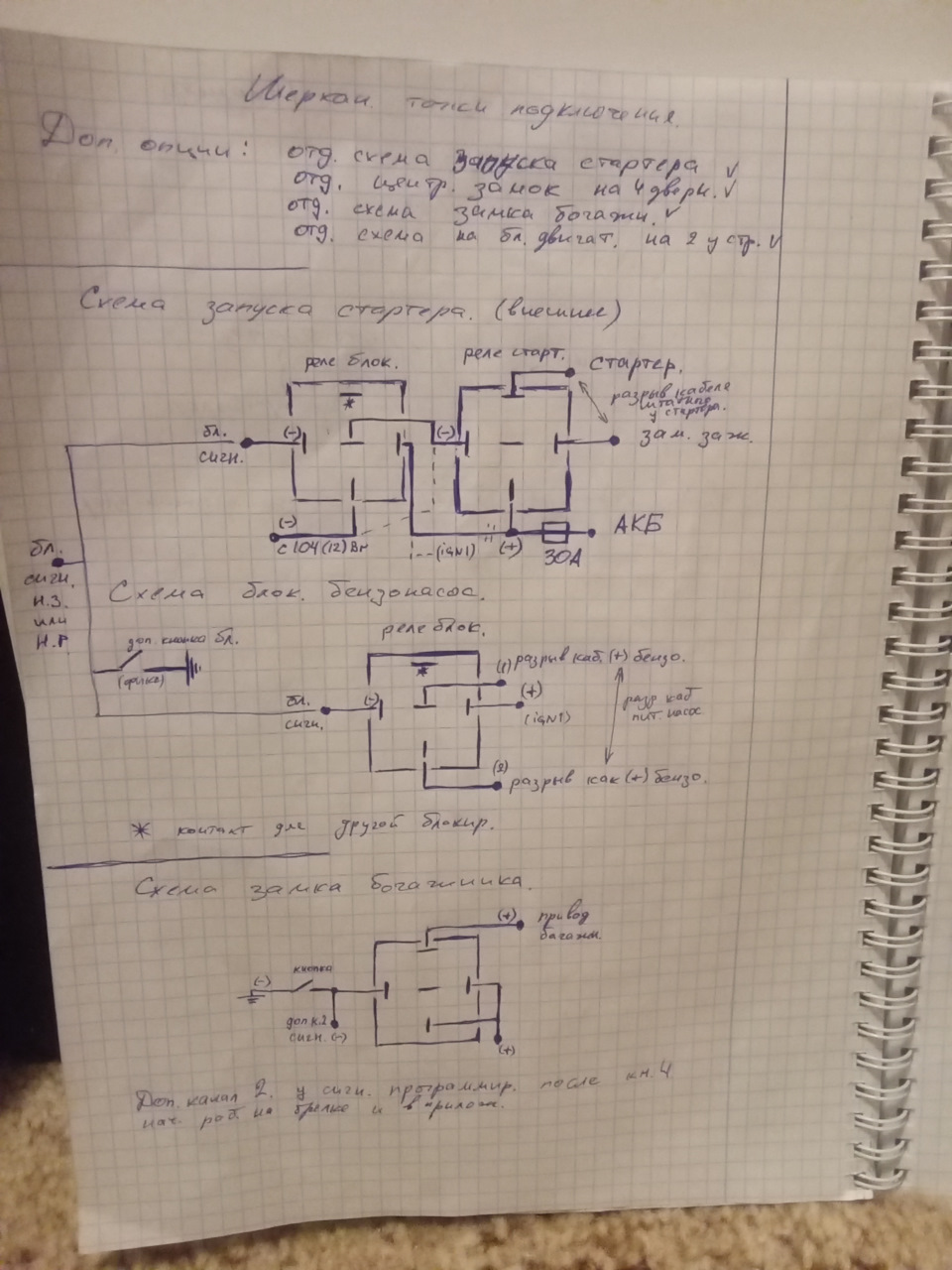

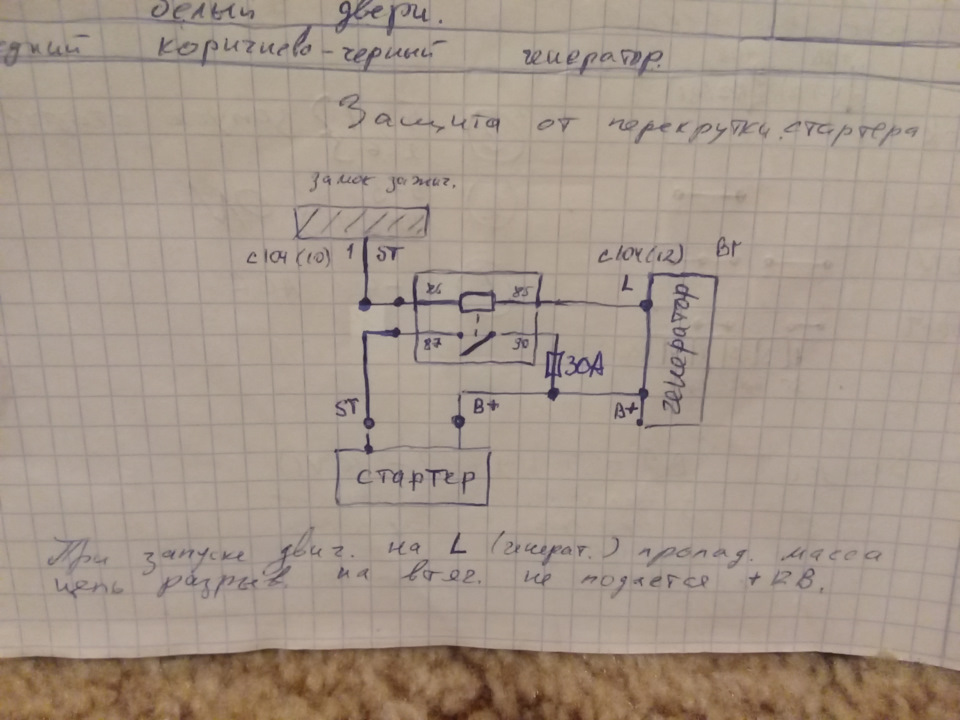

Ну а это мои записи

Источник

Содержание

Автосигнализация Scher-Khan M20
Цена с установкой — 17900 руб. Узнать о скидках
Функциональные особенности SCHER-KHAN M20:
Комплектация:
Инструкции
Фотогалерея
SCHER-KHAN M10 / M20 / M30: НОВАЯ ЛИНЕЙКА АВТОСИГНАЛИЗАЦИЙ С БЕСКЛЮЧЕВЫМ АВТОЗАПУСКОМ
Сигнализация scher khan m20 инструкция
Инструкция к сигнализации Scher Khan (Шерхан): схема подключения, карты монтажа и настройка
Особенности
Виды и модели
Инструкция по применению
Как установить?
Как подключить?
Как настроить?
Как отключить?
Плюсы и минусы противоугонной системы

Автосигнализация Scher-Khan M20

Цена с установкой — 17900 руб. Узнать о скидках

Функциональные особенности SCHER-KHAN M20:

встроенный Bluetooth-модуль;
автоматический запуск двигателя по температуре, напряжению, времени;
управление со смартфона через мобильное приложение;
возможность использования смартфона владельца в качестве иммобилайзера;
надежная защита от интеллектуального взлома при помощи шифрования AES-128;
связь брелка с центральным блоком по радиоканалу: в режиме управления — до 1200 м, в режиме оповещения — до 2000 м;
связь смартфона с центральным блоком по Bluetooth 5.0: управление — до 50 м, оповещение — до 50 м;
надежная радиосвязь в городских условиях;
бесключевой обход иммобилайзера;
управление автозапуском как с брелка, так и со смартфона из приложения;
управление системой с помощью мобильного приложения Scher-Khan Auto для смартфонов на платформах iOS или Android;
информирование о нарушении зон охраны в приложении и оповещением на брелок;
в приложении содержатся данные о датчиках тревоги, оборотах двигателя, напряжении бортовой сети, температуре салона, уровне топлива в баке и другие;
применяется собственное специализированное ПО для всех автомобилей, использующих цифровые шины передачи данных: CAN, K-LINE, LIN-BUS.

Комплектация:

гарантийный талон;
информационный лист;
схема установки;
процессорный блок;
брелок-коммуникатор с ЖК-дисплеем;
6-контактный разъем с кабелем и предохранителем 2А;
22-контактный разъем с кабелем слаботочных подключений и датчиком температуры;
4-проводный шлейф подключения антенного модуля;
антенный модуль с индикатором состояния системы, кнопкой и наклейкой;
концевой датчик капота/багажника;
реле блокировки с колодкой;
наклейка на стекло;
сирена.

Инструкции

Фотогалерея

В указанную стоимость входит цена оборудования и стоимость установки автосигнализации с базовыми компонентами, входящими в состав (монтаж основного блока, концевиков, программирование системы, сдача в эксплуатацию и т.д.). Стоимость реализации автозапуска в ряде случаев может меняться, это зависит от марки и модели автомобиля, а также необходимости применения дополнительного CAN-LIN модуля, блока обхода иммобилайзера или прочих компонентов.

Нестандартные решения, применяемые при установке оборудования, оцениваются мастером-приёмщиком в дополнительном порядке, и оформляются в заказ-наряде как «дополнительные работы» (исходя из стоимости по прайс-листу).

Источник

SCHER-KHAN M10 / M20 / M30: НОВАЯ ЛИНЕЙКА АВТОСИГНАЛИЗАЦИЙ С БЕСКЛЮЧЕВЫМ АВТОЗАПУСКОМ

СОСТАВ ЛИНЕЙКИ

SCHER-KHAN M10 — поставляется без дополнительных модулей.

Это компактная система с возможностью управления и настройки с помощью радиобрелока, для автомобилей, на которых силовые подключения не требуются или их количество ограничено. Для реализации автозапуска на некоторых моделях автомобилей необходим дополнительный релейный модуль.

SCHER-KHAN M20 — в составе центрального блока есть Bluetooth-модуль.

Система имеет возможность управления и настройки со смартфона владельца с помощью мобильного приложения SCHER-KHAN AUTO по каналу Bluetooth. Для реализации автозапуска на некоторых моделях автомобилей необходим дополнительный релейный модуль.

SCHER-KHAN M30 — в составе центрального блока есть Bluetooth- и GSM-модули.

Система имеет возможность управления и настройки со смартфона владельца с помощью мобильного приложения SCHER-KHAN AUTO по каналу Bluetooth, а также в голосовом меню по GSM-связи. Возможен апгрейд для работы приложения через мобильный интернет. Для реализации автозапуска на всех моделях автомобилей дополнительного релейного модуля не требуется.

НАДЕЖНАЯ ЗАЩИТА ОТ ЭЛЕКТРОННОГО ВЗЛОМА

Радиоканал брелока работает в диалоговом режиме и защищен с помощью алгоритма AES-128 — одного из самых криптостойких в мире. Каждая система имеет индивидуальные ключи шифрования, и каждая команда проходит процедуру индивидуального подтверждения. При передаче данных по Bluetooth (для SCHER-KHAN M20 и M30) используются защищенные режимы с динамическими ключами. При связи по GSM-каналу (для SCHER-KHAN M30) применяется двухшаговая авторизация: по номеру телефона автовладельца и по индивидуальному PIN-коду.

«УМНЫЙ» АВТОЗАПУСК С БЕСКЛЮЧЕВЫМ РЕШЕНИЕМ

Для SCHER-KHAN M20 и M30 управление и точная настройка автозапуска возможны как с брелока, так и со смартфона с помощью мобильного приложения SCHER-KHAN AUTO.
Для SCHER-KHAN M30 управление автозапуском также возможно в голосовом меню по GSM-связи.
Автозапуск настраивается по таким параметрам, как даты и время, температура двигателя и салона и др.
Бесключевой обход иммобилайзера не требует для реализации автозапуска дополнительного оборудования и штатного ключа автомобиля.

МОБИЛЬНОЕ ПРИЛОЖЕНИЕ

Простое и наглядное управление системами SCHER-KHAN M20 и M30 возможно с помощью мобильного приложения на смартфоне с iOS или ОС Android. Смартфон выполняет все функции двустороннего брелока, отображая гораздо больше информации. Автовладелец может с личного смартфона настроить все параметры системы под индивидуальные требования.

В приложении даже без доступа к сети Интернет доступна интерактивная инструкция. Информирование о нарушении зон охраны производится не только оповещением на брелок, но и изменением статуса в мобильном приложении. В приложении хранится история всех срабатываний автосигнализации и содержатся данные о чувствительности тревожных датчиков, оборотах двигателя, напряжении бортовой сети, температуре салона, уровне топлива в баке и т.д. Сканер ошибок OBD II позволяет диагностировать возможные неисправности прямо из приложения.

ШИРОКИЙ СПЕКТР ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ

Системы линейки обладают широким спектром дополнительных функций. Среди них: автоматическое предупреждение участников движения об аварийном торможении, функция «Комфорт», SLAVE-режим, режим «Свободные руки» и др.

Для SCHER-KHAN M20 и М30 доступно использование смартфона как радиометки:

Функция «защита при краже брелока» блокирует отключение охраны с брелока, если смартфон владельца не находится рядом с автомобилем.
При активированной функции «иммобилайзер» злоумышленник не сможет завести двигатель без мобильного устройства владельца. Нет смартфона – нет запуска.

Источник

Сигнализация scher khan m20 инструкция

Автоэлектрик
Выездной автоэлектрик
Установка сигнализаций
Установка иммобилайзеров
Установка противоугонных комплексов
Установка камер заднего вида
Установка парктроников

ш. Революции 65, Санкт-Петербург

Автоэлектрик
Выездной автоэлектрик
Установка сигнализаций
Установка иммобилайзеров
Установка противоугонных комплексов
Установка камер заднего вида
Установка парктроников

УПРАВЛЕНИЕ СО СМАРТФОНА ЧЕРЕЗ ПРИЛОЖЕНИЕ SCHER-KHAN AUTO

— Встроенный модуль Bluetooth. Через смартфон Вы можете управлять всеми охранными функциями системы.

ОХРАНА АВТОМОБИЛЯ

— «Иммобилайзер». Без смартфона нельзя завести двигатель.
— «Защита при краже брелока» без смартфона не отключить охрану.
— Шифрование: AES-128. Надежная защита от интеллектуального взлома.

СИСТЕМА, СНИЖАЮЩАЯ РИСК ДТП

— Функция снижения риска ДТП. При резком торможении автоматически активируется световая аварийная сигнализация автомобиля.

ЦИФРОВЫЕ ДАТЧИКИ С ДИСТАНЦИОННОЙ РЕГУЛИРОВКОЙ ЧУВСТВИТЕЛЬНОСТИ

— Уровень чувствительности каждого датчика можно задать индивидуально.

АВТОЗАПУСК ДВИГАТЕЛЯ

— Система снабжена функцией автозапуска двигателя: по температуре, по напряжению, по времени.

Источник

Инструкция к сигнализации Scher Khan (Шерхан): схема подключения, карты монтажа и настройка

Из-за большого ассортимента противоугонных систем на современном авторынке многие потребители сталкиваются с проблемой выбора. Причем неважно, к какому ценовому сегменту относится сигнализация — и дешевые, и более дорогие модели оснащаются множеством полезных функций, но как сделать правильный выбор? В этой статье мы расскажем, какими особенностями обладает сигнализация Шерхан, какие модели можно найти в продаже и как правильно использовать систему.

Особенности

Семь брелоков от разных моделей сигналок Шерхан

Для начала рассмотрим функциональные особенности противоугонных систем на примере моделей Магикар 5, 6 и 7:

возможность автозапуска ДВС — речь идет об авто как с «автоматами», так и с механическими трансмиссиями;
возможность монтажа как на машины с бензиновыми агрегатами, так и с дизельными, в том числе с машинами, оборудованными турбированными ДВС;
функция запуска силового агрегата по команде с пульта;
автозапуск силового агрегата каждые два часа, либо в установленное время каждые 24 часа;
пори необходимости можно отследить запуск силового агрегата по сигналами от генераторного узла либо по шумам, происходящим в электросети автомобиля;
личный код доступа в салон в случае потери ключа;
сигналку можно подключить к центральному замку машины, а также замка двери багажного отсека;
опция программирования типа реле блокировки, осуществляющего блокирование работы силового агрегата в случае взлома автомобиля;
функция установки транспортного средства на охрану в автоматическом режиме — для ее реализации блок управления необходимо запрограммировать;
если вы настроите функцию автоматической постановки машины на охрану, то сигналка будет заранее предупреждать об этом посредством звукового сигнала;
опция автоматической постановки автомобиля на охрану в том случае, если двери машины не были открыты, также сигналка предупредит об этом водителя звуковым сигналом;
возможность защиты транспортного средства без активации сигналов сирены;
наличие в противоугонной системе двух программируемых каналов управления дополнительными девайсами;
также автолюбитель может подключить как отрицательные, так и положительные датчики дверей;
в блоке управления имеется специальный вход отрицательного контроллера двери багажного отсека;
возможность настройки автоматической функции открытия и закрытия дверных замков в случае запуска либо отключения мотора;
автовладелец может настроить систему таким образом, чтобы она активировала охорану авто как с сопровождением звукового сигнала, так и без него;
если автовладелец поставит машину на защиту, при этом одна из дверей авто будет открыта, сигналка предупредит его об этом, но данную функцию следует заранее запрограммировать;
к блоку управления подключается высокочувствительный контроллер удара, причем чувствительность автовладелец может самостоятельно отрегулировать;
при необходимости можно будет настроить и опцию «Свободные руки», которая позволит в автоматическом режиме активировать или выключить охрану в случае приближения или удаления от машины;
если водитель забудет отключить габаритные фонари и поставит авто на охрану, противоугонная система предупредит его об этом (автор видео — канал scherkhanalarm).

Все дополнительные опции настраиваются в соответствии с инструкцией по установке и настройке. В техническом руководстве к автосигнализации четко указаны все действия, которые необходимо выполнить для настройки той или иной опции, необходимо учитывать, что шаги могут отличаться в зависимости от модели.

Вкратце о функциональных особенностях брелока управления сигналкой (на примере модели Магикар 5):

многофункциональный четырехкнопочный пульт, оснащенный ЖК-экраном;
реализована система Magic Code, позволяющая обеспечить защиту брелока от перехвата сигналов;
на дисплее устройства демонстрируется подтверждение выполняемых функций и команд, также все команды сопровождаются звуковым подтверждением;
возможность вибрационного звонка в случае необходимости;
сигналы, воспроизводимые брелоком, достаточно громкие, что позволяет автовладельцу всегда быть в курсе ситуации с охраной;
диапазон действия пульта составляет около 1.5 километра, разумеется, речь идет об открытой местности без помех и строений;
опция автоматической подсветки экрана;
на дисплее выводятся основные данные о работе противоугонной системы, в частности, индикация разряда батарейки в пульте, напряжения АКБ машины, температуры в салоне авто, времени, а также работы мотора после автозапуска;
с помощью пульта управления, как сказано выше, можно осуществить запуск мотора, данная функция является программируемой;
при необходимости автовладелец также может запрограммировать время с точностью до минуты, в которое нужно будет произвести запуск силового агрегата;
в том случае, если сработает сирена сигналки, брелок издаст звук, а на дисплее появится характерное сообщение;
возможность быстрой настройки и программирования опций прямо с пульта (автор видео том, как работает неоригинальный Шерхан через год эксплуатации — Artur Sitdikov).

Виды и модели

На автомобильном рынке можно найти много разных моделей сигнализации Шерхан, рассмотрим наиболее распространенные из них:

Линейка Magicar считается одной из самых ходовых. Такие модели оснащаются опцией автоматического запуска, а передача данных осуществляется по защищенному от перехвата каналу. В среднем диапазон действия составляет около 2 тысяч метров. Алгоритм кодировки меняется при каждой последующей подаче сигнала, в результате чего вероятность взлома сводится к минимуму. В общей сложности в данной линейке около 14 моделей, причем все они характеризуются невысокой ценой и функциональностью.
Линейка Mobicar. В моделях, относящихся к этой линейке реализованы все технологии, позволяющие надежно защитить автомобиль. Такие сигналки комплектуются компактными по размерам управляющими блоками, причем система может работать с любой цифровой шиной, а управлять ею можно будет даже с помощью мобильного телефона.
Линейка Universe. Такие сигналки представляют собой телематические устройства, позволяющие точно определить координаты транспортного средства. По заявлению производителя, дальность оповещения и управления в данном случае не ограничена, хотя по факту в это верится с трудом. Также есть возможность использования данными удаленной диагностики и изучения истории поездок на машине. Основная особенность моделей этой серии — это предоставление потребителям бесплатных сервисов в онлайн и оффлайн режимах, причем автовладелец сможет следить за передвижением машины с помощью смартфона или ПК.
Logicar. Эта серия включает в себя 6 моделей противоугонных установок, одной из самых популярных является Logicar 1. В целом такие системы довольно схожи с вышеописанными Magicar, однако в данном случае диапазон приема сигналов составляет 1500 м, в результате чего их стоимость более доступная. В сигналках этой серии реализована система шифрования AES-128, что позволяет защитить автомобиль от взлома или свести эту вероятность к минимуму. Система позволяет следить за степенью зарядки АКБ, температурой мотора, а также узнать, сколько времени двигатель работает после автоматического запуска.
Canyon. Такая система характеризуется небольшими размерами управляющего блока, дальность действия брелока в данном случае составляет 1.5 км. При необходимости автовладелец сможет настроить центральный замок таким образом, чтобы установить обходчик иммо.
Taiga. Продукты этой линейки изначально предназначаются для монтажа на грузовые автомобили, спецтехнику, а также прочие виды транспорта. Главным условием является наличие 23 вольт напряжения в бортовой сети. Сигнализация Шерхан Taiga позволит защитить не только автомобиль от взлома и угона, но и груз, который в нем перевозится. Благодаря пульту с жидкокристаллическим дисплеем автовладелец сможет мониторить состояние автомобиля. Дальность действия сигнала в данном случае составляет 2 тыс. м.
Media One. Характеризуется наличием двухсторонней связи, а также опцией автозапуска. Автовладелец может управлять транспортным средством при помощи команд, подаваемых с пульта, который, в свою очередь, оборудован OLED-дисплеем. Также следует отметить, что система оснащается двумя зарядными девайсами, которые при необходимости можно подключить к батарее либо электросети.

Инструкция по применению

Каждый автолюбитель, который хотя бы раз в жизни устанавливал и подключал противоугонную систему, знает, что это — довольно сложная задача, с которой сможет справиться не каждый. При допущении ошибок в ходе установки можно столкнуться с дальнейшей неработоспособность сигналки, поэтому если вы решили заняться этим самостоятельно, то должны быть внимательны (автор видео — канал AVTOservis Nikitin).

Как установить?

Установка сигнализации в целом выглядит так:

В первую очередь производится установка управляющего блока, его следует поставить в салоне автомобиля, за центральной консолью, чтобы доступ к устройству был затруднительным. Особенно, для злоумышленника. Блок не должен быть подвержен воздействию влаги.
Сирена устанавливается в моторном отсеке, ее следует поставить рупором вниз. Ставьте сирену подальше от мотора, поскольку высокие температуры впоследствии выведут ее из строя.
Далее, производится установка датчика удара, его желательно поставить так, чтобы он мог реагировать на воздействия на корпус автомобиля со всех сторон.
Обходчик иммобилайзера следует подключить к блоку иммо.
На ветровом стекле ставится антенный модуль, а также светодиод, который будет сообщать о работе сигналки. Если система включает в себя дополнительные элементы, их нужно установить в соответствии с указаниями в руководстве по эксплуатации.
Также необходимо установить сервисную кнопку Valet, ее монтаж осуществляется в любом недоступном для злоумышленника месте. Кнопку можно разместить за приборной панелью, под рулем, в или за бардачком, под педалью, под сиденьем и т.д.

Как подключить?

Общая схема подключения сигналки

Когда все элементы противоугонной системы будут установлены, их необходимо будет подключить между собой. Подробно о подключении мы рассказывать не будем, поскольку данная процедура индивидуальна для каждой модели сигнализации. Отметим только, что в комплекте к системе должна идти схема подключения, которой вы будет руководствоваться.

Как настроить?

Настройка сигналки также осуществляется в соответствии с сервисной книжкой. Рассмотрим особенности настройки на примере модели Магикар 10. Процесс настраивания начинается с программирования CAN-модуля, это основной этап, в данном случае сначала следует определить номер микропрограммы, он указан на управляющем модуле.

Не менее важным моментом при настройке является программирование функций. Чтобы выставить настройки для доводчиков, использующихся для закрытия стекол при постановке авто на охрану, перепрограммируйте опции 2-4 в положение 2.

Что касается остальных, не менее важных функций:

Чтобы активировать режим Slave, необходимо выставить опцию 2-14 в положение 2.
Для деактивации опции возврата в режим охраны следует перевести опции 1-8 в отметку 3.
Если вы хотите открыть дверь багажника с помощью пульта, по команде, при этом автомобиль находится под охраной, сигналка будет срабатывать. Чтобы избежать этого, необходимо будет перевести функцию 1-1 в положение 3.
Чтобы активировать функцию запуска силового агрегата на холостых оборотах, необходимо зажать кнопку Valet на несколько секунд. Когда она будет зажата, должен загореться и потухнуть индикатор аварийной сигнализации. Когда это произойдет, кнопку Valet следует отпустить, после чего подождать еще около пяти секунд и опять ее зажать на 4 секунды. В результате должен раздаться сигнал сирены, это будет свидетельствовать об успешной настройке системы.

Комплект модели Logicar A

Как отключить?

Как отключить сигнализацию, если противоугонная система не реагирует на команды брелока? Для этого можно воспользоваться кнопкой Valet, процедура отключения также индивидуальна для всех моделей, рассмотрим несколько вариантов. Однако, если установку сигналки вы доверили специалистам, не факт, что вы сможете найти эту кнопку. Тогда можно попробовать отключить сирену, произведя манипуляции с зажиганием.

Начнем с модели Магикар 2:

Для начала автомобиль нужно открыть с помощью ключа.
Далее, вам необходимо будет четыре раза повернуть ключ в замке из положения АСС в положение ON, это нужно успеть сделать за три секунды.
Затем зажигание отключается.
Теперь должна отключиться сирена, при этом габариты моргнут один раз, а затем еще два раза спустя шесть секунд.
Сигналка отключена, теперь можно пробовать завестись.

Для модели Магикар 4 инструкция аналогичная, разница заключается только в положении ключа — если в предыдущем случае он переводился из положения АСС в ON, то теперь его следует перевести из Lock в ON. Все остальные действия повторяются.

Для моделей Шерхан Магикар 6 инструкция другая, в данном случае вам заранее необходимо узнать код системы, изначально он равен 1111:

Итак, сначала автомобиль открывается ключом.
Затем вам необходимо перевести ключ в замке из положения Lock в положение On три раза, следует успеть сделать это за четыре секунды.
Потом зажигание отключается.
Далее, необходимо повторить второй пункт, но теперь будьте внимательны. Число смены позиций ключа в замке должно соответствовать первой цифре кода, то есть если это 1 — то ключ поворачивается один раз, если 4 — то, соответственно, четыре раза.
Затем зажигание опять отключается.
Выполнив эти действия, спустя четыре секунды сигналка должна мигнуть один раз, таким образом она предупредит водителя о том, что он должен ввести следующую цифру кода.
Пункты 2 и 3 необходимо повторить, процедура осуществляется до того момента, пока все символы кода не будут введены. Обратите внимание — в промежутках между пунктами сигналка должна дать «разрешение» на ввод следующих цифр.
Когда вы введете последнюю цифру, система должна моргнуть два раза.
В том случае, если вы все действия выполнили правильно, сирена должна отключиться и у вас должно получиться завести двигатель (автор видео — канал Nicholas291979).

Плюсы и минусы противоугонной системы

Вкратце о достоинствах и недостатках противоугонной системы Шерхан, сначала плюсы:

Достойное качество сборки всех элементов, благодаря чему повышается надежность системы в целом.
Легкость установки, довольно простая схема подключения. Благодаря этому заняться установкой и подключением системы сможет практически каждый автолюбитель.
Защита каналов связи от перехватов, что обусловлено реализацией надежной си стемы шифрования импульсов.
Удобство использования. Если вы не собьете настройки, то эксплуатация системы не вызовет у вас вопросов.
Высокий ресурс эксплуатации. Производитель гарантирует бесперебойную работу системы на протяжении пяти лет эксплуатации, но по факт ее срок службы может быть значительно дольше.
Возможность бесперебойного функционирования практически в любых климатических условиях.
Пульт управления системой характеризуется технологичной энергосберегающей системой, благодаря чему заряд аккумулятора ПДУ держится довольно долго.

Что касается недостатков, то как таковых, их нет. На практике все минусы связаны либо с неверной установкой, либо с заводским браком, у некоторых потребителей вызывает сложность программирование функции автоматического запуска. К недостаткам можно отнести то, что заявленный производителем радиус действия далеко не всегда соответствует действительности.

Источник

Содержание

Scher khan m20 инструкция по монтажу
Инструкции и руководства
Scher-Khan M20 BT Комплект 2.0
Отзыв: Автосигнализация Scher-Khan M20 — Не очень.Не стоит связываться.
Серия Scher-Khan M
Автомобильные охранные системы с бесключевым автозапуском
Модели серии Scher-Khan M
Scher-Khan M10

Scher khan m20 инструкция по монтажу

Ваш браузер устарел. Пожалуйста обновите.

Новый уровень безопасности!

Инструкции и руководства

Ознакомьтесь с руководством по правильной эксплуатации автосигнализаций Scher-Khan. Здесь вы найдете ответы на все интересующие вопросы, узнаете как запрограммировать брелок и подробнее ознакомителсь с правилами использования своей охранной системы.

Если вы не нашли нужную информацию, прочитайте раздел FAQ или обратитесь в службу техподдержки.
Мы всегда рады помочь!

Источник

Scher-Khan M20 BT Комплект 2.0

M20 является новинкой в ассортименте известного бренда автомобильных систем охраны — Scher-Khan. Данная модель включила в себя те последние тенденции, характерные для современных автосигнализаций: помехозащищенный канал связи брелока с частотой 868 Мгц; компактный основной блок; встроенный датчик удара, наклона, передвижения с цифровым алгоритмом настройки; эргономичный стильный брелок с ЖК-дисплеем; поддержка цифровой шины CAN для простой инсталляции оборудования в электрику автомобиля. Безусловно, здесь есть так полюбившийся автолюбителям дистанционный запуск двигателя, можно также активировать предпусковой подогрев, управлять замками дверей и выполнять многие другие функции, к которым привыкли пользователи.

Охранные свойства

Криптостойкость системы, т.е. устойчивость к возможному электронному взлому основано на алгоритме шифрования AES-128. В плане основных охранных возможностей сигнализация оповещает о факте открытия любой двери, капота, багажника, включении зажигания и прочих датчиках, подключенных к основному блоку сигнализации. Интересной функцией Scher-Khan M20 можно считать систему предупреждения о резком торможении транспортного средства. При возникновении этой ситуации включаются автоматически аварийная сигнализация автомобиля (мигание сигналов поворотов с обеих сторон). Это станет дополнительным предупреждающим фактором для водителей, двигающихся позади Вашего авто.

Продуманная эргономика

Scher-Khan M20 довольно удобна в эксплуатации, ее датчик, реагирующий на удар, движение или наклон кузова можно дистанционно настроить непосредственно с брелка, причем чувствительность регулируется отдельно по каждому сенсору. Важным моментом является интегрированный в основной блок модуль, через который сигнализация подключается к электрике современных авто, используя их штатные CAN и LIN-шины. Такой способ связи защищен от помех, в отличие от стандартного аналогового монтажа, а для получения данных со всех необходимых датчиков нужно будет подключить всего несколько проводов.

Сервисный потенциал

В данной сигнализации используется интеллектуальный запуск двигателя, настройка которого производится непосредственно с основного брелка с ЖК-дисплеем. Причем эта охранная система позволяет добиться пуска мотора на авто как с бензиновым, так и дизельным двигателем, в том числе оснащенных система Старт/Стоп. Критерии запуска здесь следующие: просевшее напряжение борт. сети, низкая температура воздуха, заданный временной интервал или принудительный запуск по команде с брелка.

Безопасность

Дальняя связь с процессорным блоком.
Автоматическое запирание центрального замка при движении.
Цифровой датчик удара, наклона и перемещения с регулировкой чувствительности.
Режим ТУРБО с изменяемым временем охлаждения турбины двигателя.
Режим ПАНИКА.
Персональный код для снятия системы с охраны при утере брелока.

Автозапуск

Возможность реализации функции автоматического запуска двигателя на автомобилях с АКПП или МКПП, в т.ч. оснащенных кнопкой Start/Stop.
Работа системы запуска как с бензиновыми, так и с дизельными двигателями.
Автоматический запуск двигателя по команде внешнего устройства.
Программирование времени автоматического запуска двигателя (с точностью до минуты).
Автоматический запуск двигателя в заранее заданное время, с учетом температуры, напряжения бортовой сети или по команде внешнего устройства.

Брелок

Многофункциональный брелок-коммуникатор с ЖК-дисплеем, поддерживающим русскоязычные текстовые сообщения.
Управление оперативными функциями системы осуществляется в меню брелока-коммуникатора.
Дистанционная регулировка чувствительности и отключение датчиков удара, наклона и перемещения.
Индикация температуры в салоне автомобиля.
Индикация напряжения аккумуляторной батареи автомобиля.
Индикация времени работы двигателя в режимах автоматического запуска, Pit-Stop и ТУРБО.
Программирование времени автоматического запуска двигателя (с точностью до минуты).
Запуск двигателя по команде с брелока.

Возможности can

Мультиканальный встроенный адаптер цифровых шин включает в себя аппаратную реализацию CAN, LIN-BUS, K-LINE.
Возможность работы в режиме SLAVE (управление с помощью штатного брелока автомобиля).

Технические характеристики Scher-Khan M20 BT 2CAN-2LIN

Процессорный блок

Напряжение питания (В) 4-18
Ток потребления в дежурном режиме (мA) 15
Диапазон рабочих температур (°С) -40 85
Вес (г) 105
Габариты (мм) 100×84×23
Нагрузочная способность релейных выходов, долговременный (максимальный) ток (A) Реле № 1, № 2, № 3, № 4 – 10 (15), цифровое реле №5 – 1
Нагрузочная способность слаботочных выходов (мA) -250 (суммарно -700)
Нагрузочная способность выхода управления сиреной (A) 2
Исполнение корпуса IP-40

Брелок

Радиус действия передатчика/приемника (м) 1200/2000**
Несущая частота радиоканала (МГц) 868
Тип модуляции FM-модуляция
Элемент питания брелока 1,5 В (батарея ААА)
Диапазон рабочих температур (°С) 0 — 70
Исполнение корпуса IP-40
Вес с элементом питания (г) 44
Габариты (мм) 75×35×16

Комплектация

Гарантийный талон
Информационный лист
Схема установки
Процессорный блок
Брелок-коммуникатор с ЖК-дисплеем
6-контактный разъем с кабелем и предохранителем 2 А
22-контактный разъем с кабелем слаботочных подключений и датчиком температуры
4-проводный шлейф подключения антенного модуля
Антенный модуль с индикатором состояния системы, кнопкой и наклейкой
Концевой датчик капота/багажника
Реле блокировки с колодкой
Наклейка на стекло
Сирена

Модель снята с производства

Отзывов пока нет. Вы можете стать первым!

Время работы
Магазин, м.Савеловская:
Будни
с 10 до 20 часов
Выходные
с 10 до 18 часов

Офис, м.Тимирязевская:
Будни
с 10 до 20 часов

ПВЗ, м. Университет:
Будни
с 10 до 17 часов

Установочный центр

Работаем для Вас
с 2003 года!

Источник

Отзыв: Автосигнализация Scher-Khan M20 — Не очень.Не стоит связываться.

Почти во всех салонах ненавязчиво рекомендовали Scher-Khan. Передовые технологии, большая дальность, подключение к телефону через bluetooth и т. д. Со слов установщиков не только не уступает конкурентам, но и во многом их превосходит. Порыскал в сетях интернета и очень удивился, отзывов практически нет. Ну думаю поверю компетентным людям на слово. Как вы могли понять я решился на установку Scher-Khan М20. Теперь напишу свои впечатления относительно работы и функционала данной автосигнализации.(Предыдущие сигализации были StarLine A93 поэтому сравнивать будем с ней). Брелок-убогий, дешманский, с монохромным экранчиком, очень легкий. Причем брелок идет один в комплекте. Проушина для колечка под ключи-пластик. Звук очень тихий, вибрации практически никакой. Ночью сработала сигнализация никто из домочадцев не услышал. Увидели только утром. В кармане или сумочке не услышать подавно. Чувствительность датчика удара очень низкая на максимальном уровне чувствительности. По машине нужно хорошо ударить чтобы было срабатывание. Ездил к установщику сказал, что так должно быть. Слабо верится, ибо в StarLine A93 было все наоборот, чувствительность датчика приходилось убавлять. После постановки на охрану датчики не каждый раз активируются. Машина закрывает замки, брелок показывает, что машина на охране, но датчики не cрабатывают. Можете ее бить, поднимать, все что угодно делайте с автомобилем. И так через раз. Приходится выйти с авто, поставить на охрану и убедиться, что датчики включились, пнув по колесу. Автозапуск работает в большинстве не корректно. Брелок выдает ошибку и все. И так в 2-ух попытках из 3-х. Установка данной сигнализации стоит в Вологде 13400 рублей вместе с работой. При этом это самая низкая цена. В интернет-магазинах можно найти Scher-Khan М20 за сумму около 8000 рублей, а в некоторых местах еще ниже, и это в розницу. Плюс установка 3000 рублей. Вот и делайте выводы стоит ли экономить. Я попробовал-не стоит.

Источник
