Стиральная машина indesit 7кг инструкция

CIS

1

Русский,1

CIS

PWC 7104 W

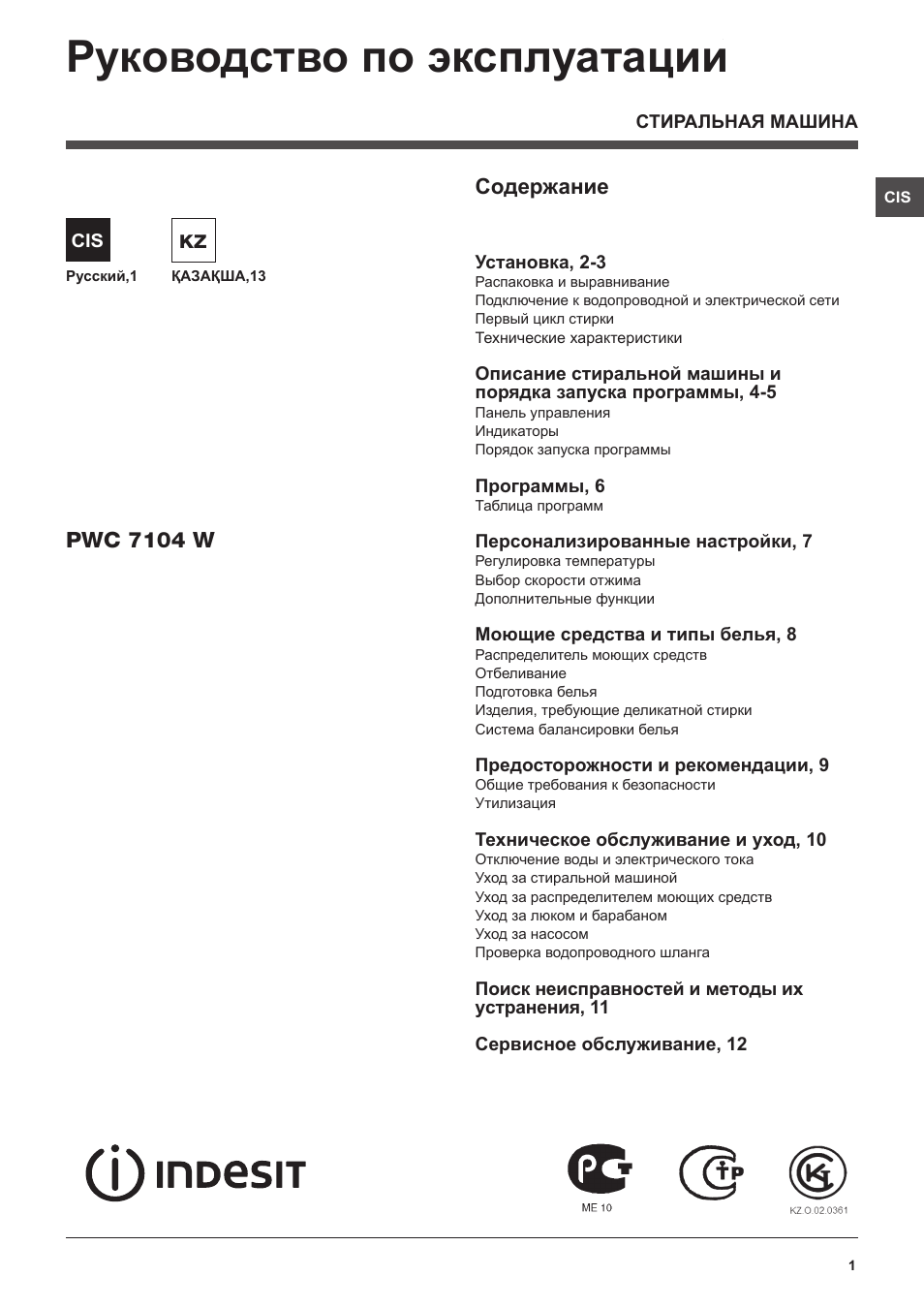

Содержание

Установка, 2-3

Распаковка и выравнивание

Подключение к водопроводной и электрической сети

Первый цикл стирки

Технические характеристики

Описание стиральной машины и

порядка запуска программы, 4-5

Панель управления

Индикаторы

Порядок запуска программы

Программы, 6

Таблица программ

Персонализированные настройки, 7

Регулировка температуры

Выбор скорости отжима

Дополнительные функции

Моющие средства и типы белья, 8

Распределитель моющих средств

Отбеливание

Подготовка белья

Изделия, требующие деликатной стирки

Система балансировки белья

Предосторожности и рекомендации, 9

Общие требования к безопасности

Утилизация

Техническое обслуживание и уход, 10

Отключение воды и электрического тока

Уход за стиральной машиной

Уход за распределителем моющих средств

Уход за люком и барабаном

Уход за насосом

Проверка водопроводного шланга

Поиск неисправностей и методы их

устранения, 11
Сервисное обслуживание, 12

Руководство по эксплуатации

СТИРАЛЬНАЯ МАШИНА

ҚАЗАҚША,13

KZ

2

CIS

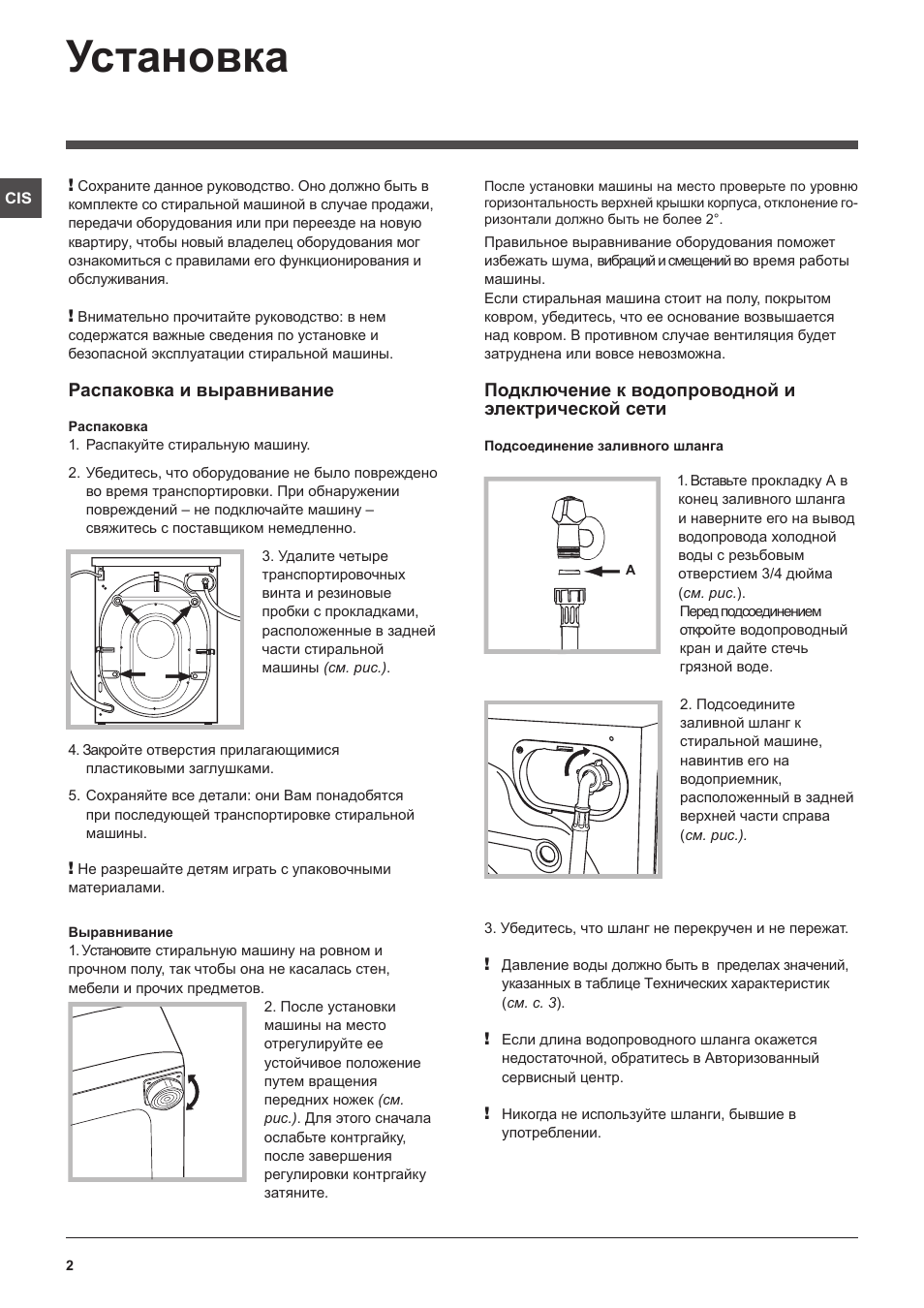

Установка

!

Сохраните данное руководство. Оно должно быть в

комплекте со стиральной машиной в случае продажи,

передачи оборудования или при переезде на новую

квартиру, чтобы новый владелец оборудования мог

ознакомиться с правилами его функционирования и

обслуживания.

!

Внимательно прочитайте руководство: в нем

содержатся важные сведения по установке и

безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено

во время транспортировки. При обнаружении

повреждений – не подключайте машину –

свяжитесь с поставщиком немедленно.

3. Удалите четыре

транспортировочных

винта и резиновые

пробки с прокладками,

расположенные в задней

части стиральной

машины (см. рис.).

4. Закройте отверстия прилагающимися

пластиковыми заглушками.

5. Сохраняйте все детали: они Вам понадобятся

при последующей транспортировке стиральной

машины.

!

Не разрешайте детям играть с упаковочными

материалами.

Выравнивание

1. Установите стиральную машину на ровном и

прочном полу, так чтобы она не касалась стен,

мебели и прочих предметов.

2. После установки

машины на место

отрегулируйте ее

устойчивое положение

путем вращения

передних ножек (см.

рис.). Для этого сначала

ослабьте контргайку,

после завершения

регулировки контргайку

затяните.

После установки машины на место проверьте по уровню

горизонтальность верхней крышки корпуса, отклонение го-

ризонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет

избежать шума, вибраций и смещений во время работы

машины.

Если стиральная машина стоит на полу, покрытом

ковром, убедитесь, что ее основание возвышается

над ковром. В противном случае вентиляция будет

затруднена или вовсе невозможна.

Подключение к водопроводной и

электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в

конец заливного шланга

и наверните его на вывод

водопровода холодной

воды с резьбовым

отверстием 3/4 дюйма

(см. рис.).

Перед подсоединением

откройте водопроводный

кран и дайте стечь

грязной воде.

2. Подсоедините

заливной шланг к

стиральной машине,

навинтив его на

водоприемник,

расположенный в задней

верхней части справа

(см. рис.).

3. Убедитесь, что шланг не перекручен и не пережат.

!

Давление воды должно быть в пределах значений,

указанных в таблице Технических характеристик

(см. с. 3).

!

Если длина водопроводного шланга окажется

недостаточной, обратитесь в Авторизованный

cервисный центр.

!

Никогда не используйте шланги, бывшие в

употреблении.

A

CIS

3

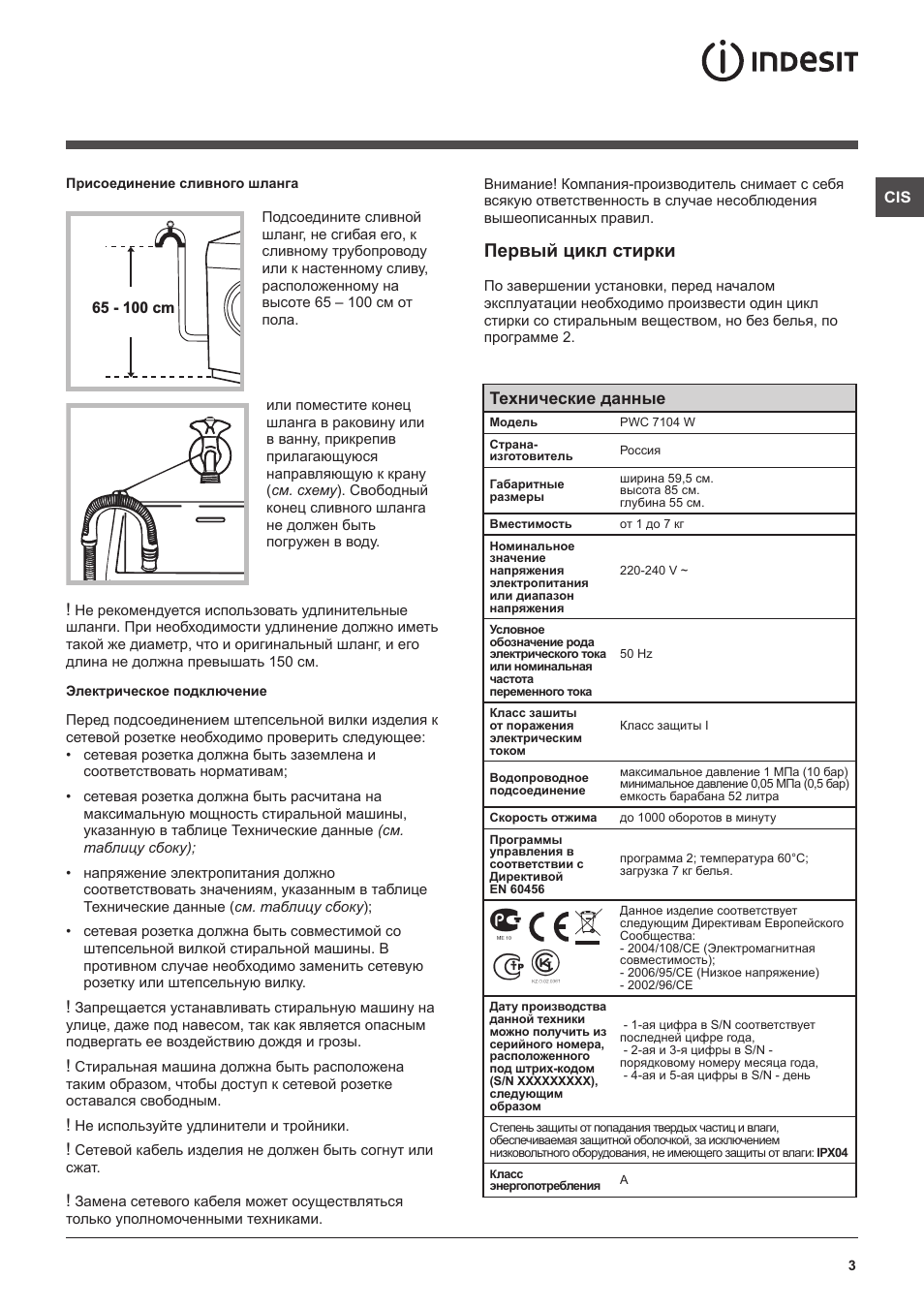

Присоединение сливного шланга

Подсоедините сливной

шланг, не сгибая его, к

сливному трубопроводу

или к настенному сливу,

расположенному на

высоте 65 – 100 см от

пола.

или поместите конец

шланга в раковину или

в ванну, прикрепив

прилагающуюся

направляющую к крану

(см. схему). Свободный

конец сливного шланга

не должен быть

погружен в воду.

!

Не рекомендуется использовать удлинительные

шланги. При необходимости удлинение должно иметь

такой же диаметр, что и оригинальный шланг, и его

длина не должна превышать 150 см.

Электрическое подключение

Перед подсоединением штепсельной вилки изделия к

сетевой розетке необходимо проверить следующее:

• сетевая розетка должна быть заземлена и

соответствовать нормативам;

• сетевая розетка должна быть расчитана на

максимальную мощность стиральной машины,

указанную в таблице Технические данные (см.

таблицу сбоку);

• напряжение электропитания должно

соответствовать значениям, указанным в таблице

Технические данные (см. таблицу сбоку);

• сетевая розетка должна быть совместимой со

штепсельной вилкой стиральной машины. В

противном случае необходимо заменить сетевую

розетку или штепсельную вилку.

!

Запрещается устанавливать стиральную машину на

улице, даже под навесом, так как является опасным

подвергать ее воздействию дождя и грозы.

!

Стиральная машина должна быть расположена

таким образом, чтобы доступ к сетевой розетке

оставался свободным.

!

Не используйте удлинители и тройники.

!

Сетевой кабель изделия не должен быть согнут или

сжат.

!

Замена сетевого кабеля может осуществляться

только уполномоченными техниками.

65 — 100 cm

Внимание! Компания-производитель снимает с себя

всякую ответственность в случае несоблюдения

вышеописанных правил.

Первый цикл стирки

По завершении установки, перед началом

эксплуатации необходимо произвести один цикл

стирки со стиральным веществом, но без белья, по

программе 2.

Технические данные

Модель

PWC 7104 W

Страна-

изготовитель

Россия

Габаритные

размеры

ширина 59,5 см.

высота 85 см.

глубина 55 см.

Вместимость

от 1 до 7 кг

Номинальное

значение

напряжения

электропитания

или диапазон

напряжения

220-240 V ~

Условное

обозначение рода

электрического тока

или номинальная

частота

переменного тока

50 Hz

Класс зашиты

от поражения

электрическим

током

Класс защиты I

Водопроводное

подсоединение

максимальное давление 1 МПа (10 бар)

минимальное давление 0,05 МПа (0,5 бар)

емкость барабана 52 литра

Скорость отжима

до 1000 оборотов в минуту

Программы

управления в

соответствии с

Директивой

EN 60456

программа 2; температура 60°C;

загрузка 7 кг белья.

Данное изделие соответствует

следующим Директивам Европейского

Сообщества:

— 2004/108/СЕ (Электромагнитная

совместимость);

— 2006/95/CE (Низкое напряжение)

— 2002/96/CE

Дату производства

данной техники

можно получить из

серийного номера,

расположенного

под штрих-кодом

(S/N XXXXXXXXX),

следующим

образом

— 1-ая цифра в S/N соответствует

последней цифре года,

— 2-ая и 3-я цифры в S/N —

порядковому номеру месяца года,

— 4-ая и 5-ая цифры в S/N — день

Степень защиты от попадания твердых частиц и влаги,

обеспечиваемая защитной оболочкой, за исключением

низковольтного оборудования, не имеющего защиты от влаги:

IPX04

К

ласс

энергопотребления

A

4

CIS

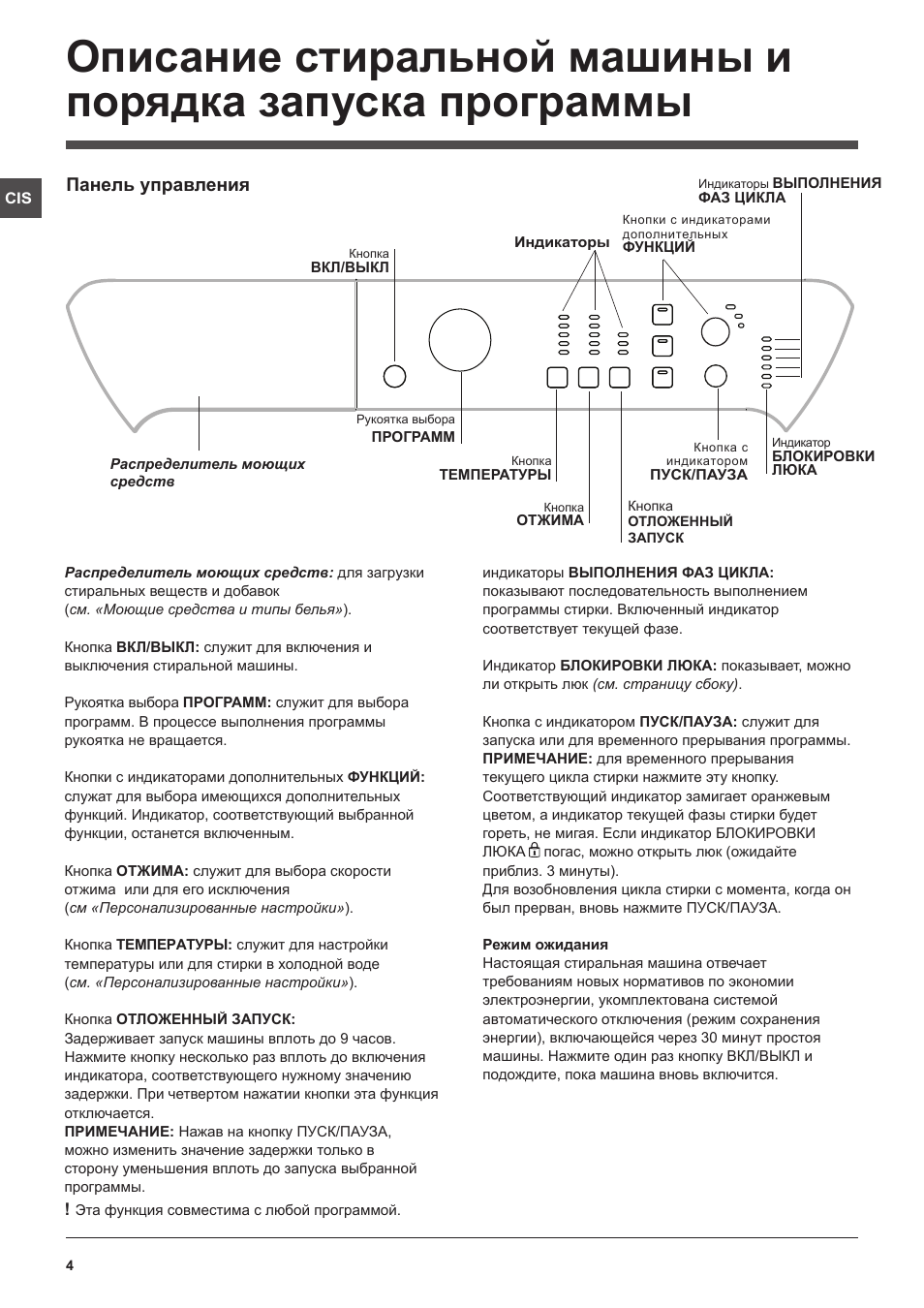

Описание стиральной машины и

порядка запуска программы

Распределитель моющих средств: для загрузки

стиральных веществ и добавок

(см. «Моющие средства и типы белья»).

Кнопка

ВКЛ/ВЫКЛ: служит для включения и

выключения стиральной машины.

Рукоятка выбора

ПРОГРАММ: служит для выбора

программ. В процессе выполнения программы

рукоятка не вращается.

Кнопки с индикаторами дополнительных

ФУНКЦИЙ:

служат для выбора имеющихся дополнительных

функций. Индикатор, соответствующий выбранной

функции, останется включенным.

Кнопка

ОТЖИМА: служит для выбора скорости

отжима или для его исключения

(см «Персонализированные настройки»).

Кнопка

ТЕМПЕРАТУРЫ: служит для настройки

температуры или для стирки в холодной воде

(см. «Персонализированные настройки»).

Кнопка

ОТЛОЖЕННЫЙ ЗАПУСК:

Задерживает запуск машины вплоть до 9 часов.

Нажмите кнопку несколько раз вплоть до включения

индикатора, соответствующего нужному значению

задержки. При четвертом нажатии кнопки эта функция

отключается.

ПРИМЕЧАНИЕ: Нажав на кнопку ПУСК/ПАУЗА,

можно изменить значение задержки только в

сторону уменьшения вплоть до запуска выбранной

программы.

!

Эта функция совместима с любой программой.

индикаторы

ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА:

показывают последовательность выполнением

программы стирки. Включенный индикатор

соответствует текущей фазе.

Индикатор

БЛОКИРОВКИ ЛЮКA: показывает, можно

ли открыть люк (см. страницу сбоку).

Кнопка с индикатором

ПУСК/ПАУЗА: служит для

запуска или для временного прерывания программы.

ПРИМЕЧАНИЕ: для временного прерывания

текущего цикла стирки нажмите эту кнопку.

Соответствующий индикатор замигает оранжевым

цветом, а индикатор текущей фазы стирки будет

гореть, не мигая. Если индикатор БЛОКИРОВКИ

ЛЮКA погас, можно открыть люк (ожидайте

приблиз. 3 минуты).

Для возобновления цикла стирки с момента, когда он

был прерван, вновь нажмите ПУСК/ПАУЗА.

Режим ожидания

Настоящая стиральная машина отвечает

требованиям новых нормативов по экономии

электроэнергии, укомплектована системой

автоматического отключения (режим сохранения

энергии), включающейся через 30 минут простоя

машины. Нажмите один раз кнопку ВКЛ/ВЫКЛ и

подождите, пока машина вновь включится.

Кнопка с

индикатором

ПУСК/ПАУЗА

Панель управления

Индикаторы

Распределитель моющих

средств

Кнопка

ВКЛ/ВЫКЛ

Рукоятка выбора

ПРОГРАММ

Кнопка

ТЕМПЕРАТУРЫ

Кнопка

ОТЖИМА

Индикаторы

ВЫПОЛНЕНИЯ

ФАЗ ЦИКЛА

Кнопки с индикаторами

дополнительных

ФУНКЦИЙ

Индикатор

БЛОКИРОВКИ

ЛЮКA

Кнопка

ОТЛОЖЕННЫЙ

ЗАПУСК

CIS

5

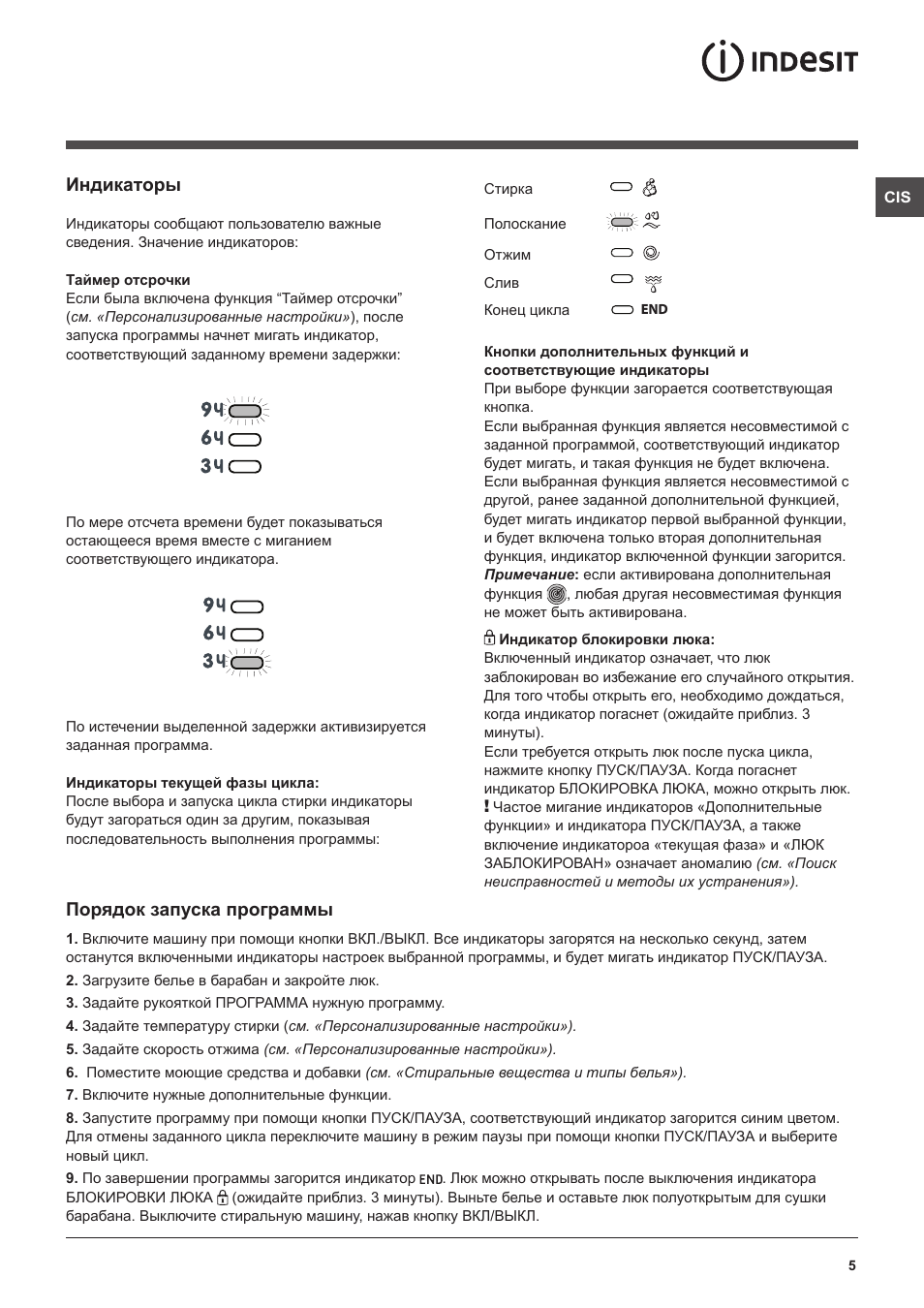

Индикаторы

Индикаторы сообщают пользователю важные

сведения. Значение индикаторов:

Таймер отсрочки

Если была включена функция “Таймер отсрочки”

(см. «Персонализированные настройки»), после

запуска программы начнет мигать индикатор,

соответствующий заданному времени задержки:

По мере отсчета времени будет показываться

остающееся время вместе с миганием

соответствующего индикатора.

По истечении выделенной задержки активизируется

заданная программа.

Индикаторы текущей фазы цикла:

После выбора и запуска цикла стирки индикаторы

будут загораться один за другим, показывая

последовательность выполнения программы:

Кнопки дополнительных функций и

соответствующие индикаторы

При выборе функции загорается соответствующая

кнопка.

Если выбранная функция является несовместимой с

заданной программой, соответствующий индикатор

будет мигать, и такая функция не будет включена.

Если выбранная функция является несовместимой с

другой, ранее заданной дополнительной функцией,

будет мигать индикатор первой выбранной функции,

и будет включена только вторая дополнительная

функция, индикатор включенной функции загорится.

Примечание: если активирована дополнительная

функция

, любая другая несовместимая функция

не может быть активирована.

Индикатор блокировки люка:

Включенный индикатор означает, что люк

заблокирован во избежание его случайного открытия.

Для того чтобы открыть его, необходимо дождаться,

когда индикатор погаснет (ожидайте приблиз. 3

минуты).

Если требуется открыть люк после пуска цикла,

нажмите кнопку ПУСК/ПАУЗА. Когда погаснет

индикатор БЛОКИРОВКА ЛЮКА, можно открыть люк.

!

Частое мигание индикаторов «Дополнительные

функции» и индикатора ПУСК/ПАУЗА, а также

включение индикатороа «текущая фаза» и «ЛЮК

ЗАБЛОКИРОВАН» означает аномалию (см. «Поиск

неисправностей и методы их устранения»).

Порядок запуска программы

1. Включите машину при помощи кнопки ВКЛ./ВЫКЛ. Все индикаторы загорятся на несколько секунд, затем

останутся включенными индикаторы настроек выбранной программы, и будет мигать индикатор ПУСК/ПАУЗА.
2. Загрузите белье в барабан и закройте люк.
3. Задайте рукояткой ПРОГРАММА нужную программу.
4. Задайте температуру стирки (см. «Персонализированные настройки»).
5. Задайте скорость отжима (см. «Персонализированные настройки»).
6. Поместите моющие средства и добавки (см. «Стиральные вещества и типы белья»).
7. Включите нужные дополнительные функции.
8. Запустите программу при помощи кнопки ПУСК/ПАУЗА, соответствующий индикатор загорится синим цветом.

Для отмены заданного цикла переключите машину в режим паузы при помощи кнопки ПУСК/ПАУЗА и выберите

новый цикл.
9. По завершении программы загорится индикатор

. Люк можно открывать после выключения индикатора

БЛОКИРОВКИ ЛЮКА (ожидайте приблиз. 3 минуты). Выньте белье и оставьте люк полуоткрытым для сушки

барабана. Выключите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ.

Cтирка

Полоскание

Отжим
Слив
Конец цикла

END

6

CIS

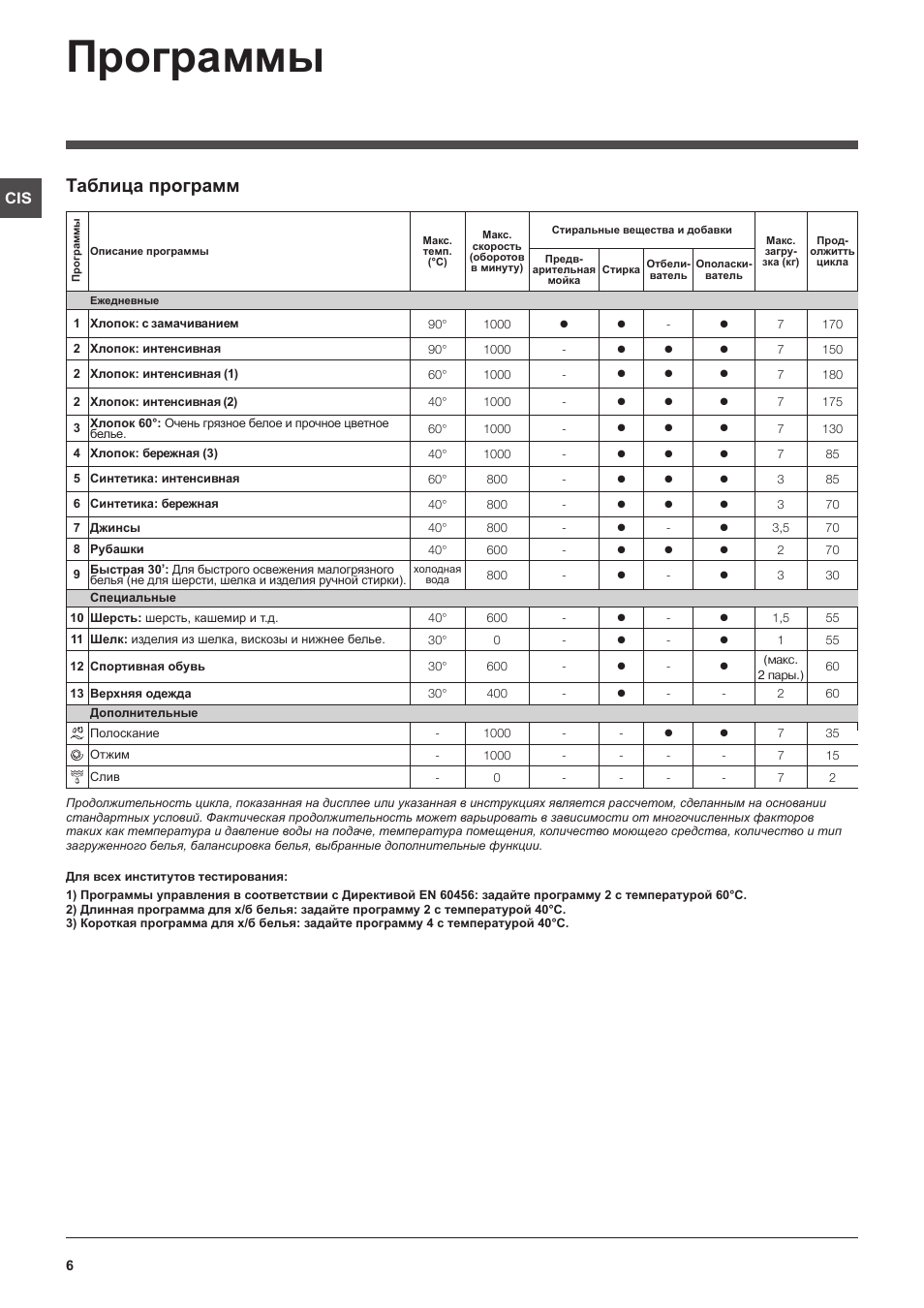

Программы

Таблица программ

Для всех институтов тестирования:
1) Программы управления в соответствии с Директивой EN 60456: задайте программу 2 с температурой 60°C.

2) Длинная программа для х/б белья: задайте программу 2 с температурой 40°C.

3) Короткая программа для х/б белья: задайте программу 4 с температурой 40°C.

Описание программы

Макс.

темп.

(°C)

Макс.

скорость

(оборотов

в минуту)

Стиральные вещества и добавки

Макс.

загру-

зка (кг)

Прод-

олжитть

цикла

Предв-

арительная

мойка

Стирка Отбели-

ватель

Ополаски-

ватель

Ежедневные

1 Хлопок: с замачиванием

90°

1000





—



7

170

2 Хлопок: интенсивная

90°

1000

—







7

150

2 Хлопок: интенсивная (1)

60°

1000

—







7

180

2 Хлопок: интенсивная (2)

40°

1000

—







7

175

3 Хлопок 60°: Очень грязное белое и прочное цветное

белье.

60°

1000

—







7

130

4 Хлопок: бережная (3)

40°

1000

—







7

85

5 Синтетика: интенсивная

60°

800

—







3

85

6 Синтетика: бережная

40°

800

—







3

70

7 Джинсы

40°

800

—



—



3,5

70

8 Рубашки

40°

600

—







2

70

9 Быстрая 30’: Для быстрого освежения малогрязного

белья (не для шерсти, шелка и изделия ручной стирки).

холодная

вода

800

—



—



3

30

Специальные

10 Шерсть: шерсть, кашемир и т.д.

40°

600

—



—



1,5

55

11 Шелк: изделия из шелка, вискозы и нижнее белье.

30°

0

—



—



1

55

12 Спортивная обувь

30°

600

—



—



(макс.

2 пары.)

60

13  

30°

400

—



—

—

2

60

Дополнительные
Полоскание

—

1000

—

—





7

35

Отжим

—

1000

—

—

—

—

7

15

Слив

—

0

—

—

—

—

7

2

Программы

Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании

стандартных условий. Фактическая продолжительность может варьировать в зависимости от многочисленных факторов

таких как температура и давление воды на подаче, температура помещения, количество моющего средства, количество и тип

загруженного белья, балансировка белья, выбранные дополнительные функции.

CIS

7

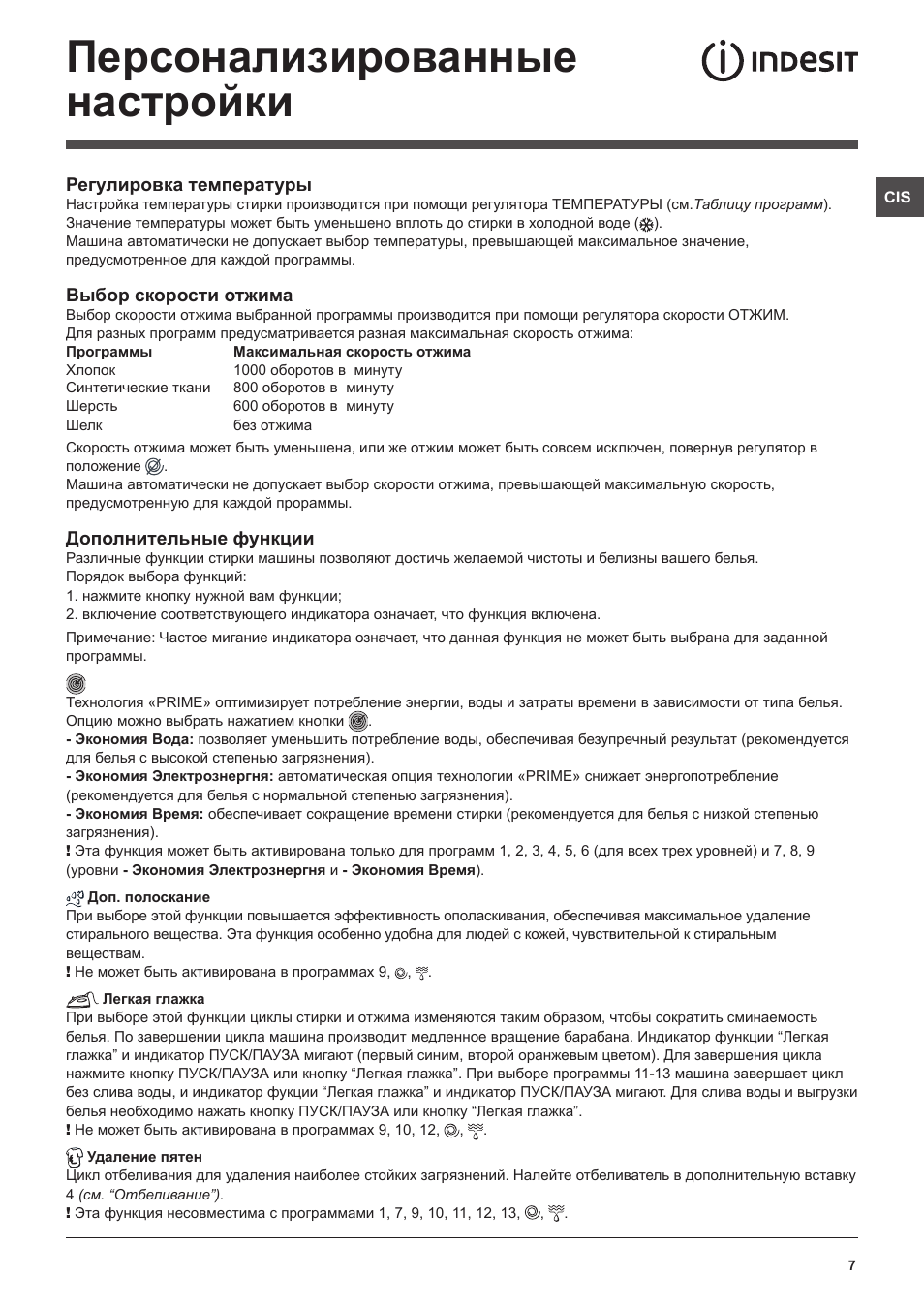

Регулировка температуры

Настройка температуры стирки производится при помощи регулятора ТЕМПЕРАТУРЫ (см.Таблицу программ).

Значение температуры может быть уменьшено вплоть до стирки в холодной воде ( ).

Машина автоматически не допускает выбор температуры, превышающей максимальное значение,

предусмотренное для каждой программы.

Выбор скорости отжима

Выбор скорости отжима выбранной программы производится при помощи регулятора скорости ОТЖИМ.

Для разных программ предусматривается разная максимальная скорость отжима:

Программы

Максимальная скорость отжима

Хлопок

1000 оборотов в минуту

Синтетические ткани 800 оборотов в минуту

Шерсть

600 оборотов в минуту

Шелк

без отжима

Скорость отжима может быть уменьшена, или же отжим может быть совсем исключен, повернув регулятор в

положение .

Машина автоматически не допускает выбор скорости отжима, превышающей максимальную скорость,

предусмотренную для каждой прораммы.

Дополнительные функции

Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья.

Порядок выбора функций:

1. нажмите кнопку нужной вам функции;

2. включение соответствующего индикатора означает, что функция включена.
Примечание: Частое мигание индикатора означает, что данная функция не может быть выбрана для заданной

программы.

Технология «PRIME» оптимизирует потребление энергии, воды и затраты времени в зависимости от типа белья.

Опцию можно выбрать нажатием кнопки

.

— Экономия Bодa: позволяет уменьшить потребление воды, обеспечивая безупречный результат (рекомендуется

для белья с высокой степенью загрязнения).

— Экономия Электрознeргня: автоматическая опция технологии «PRIME» снижает энергопотребление

(рекомендуется для белья с нормальной степенью загрязнения).

— Экономия Bремя: обеспечивает сокращение времени стирки (рекомендуется для белья с низкой степенью

загрязнения).

!

Эта функция может быть активирована только для программ 1, 2, 3, 4, 5, 6 (для всех трех уровней) и 7, 8, 9

(уровни

— Экономия Электрознeргня и — Экономия Bремя).

Доп. полоскание

При выборе этой функции повышается эффективность ополаскивания, обеспечивая максимальное удаление

стирального вещества. Эта функция особенно удобна для людей с кожей, чувствительной к стиральным

веществам.

!

Не может быть активирована в программах 9, , .

Легкая глажка

При выборе этой функции циклы стирки и отжима изменяются таким образом, чтобы сократить сминаемость

белья. По завершении цикла машина производит медленное вращение барабана. Индикатор функции “Легкая

глажка” и индикатор ПУСК/ПАУЗА мигают (первый синим, второй оранжевым цветом). Для завершения цикла

нажмите кнопку ПУСК/ПАУЗА или кнопку “Легкая глажка”. При выборе программы 11-13 машина завершает цикл

без слива воды, и индикатор фукции “Легкая глажка” и индикатор ПУСК/ПАУЗА мигают. Для слива воды и выгрузки

белья необходимо нажать кнопку ПУСК/ПАУЗА или кнопку “Легкая глажка”.

!

Не может быть активирована в программах 9, 10, 12, , .

Удаление пятен

Цикл отбеливания для удаления наиболее стойких загрязнений. Налейте отбеливатель в дополнительную вставку

4 (см. “Отбеливание”).

!

Эта функция несовместима с программами 1, 7, 9, 10, 11, 12, 13, ,

.

Персонализированные

настройки

Моющие средства и типы белья, Распределитель моющих средств, Отбеливание

Подготовка белья, Изделия, требующие деликатной стирки, Система балансировки белья Чат поддержки

• Изображение
• Текст

8

CIS

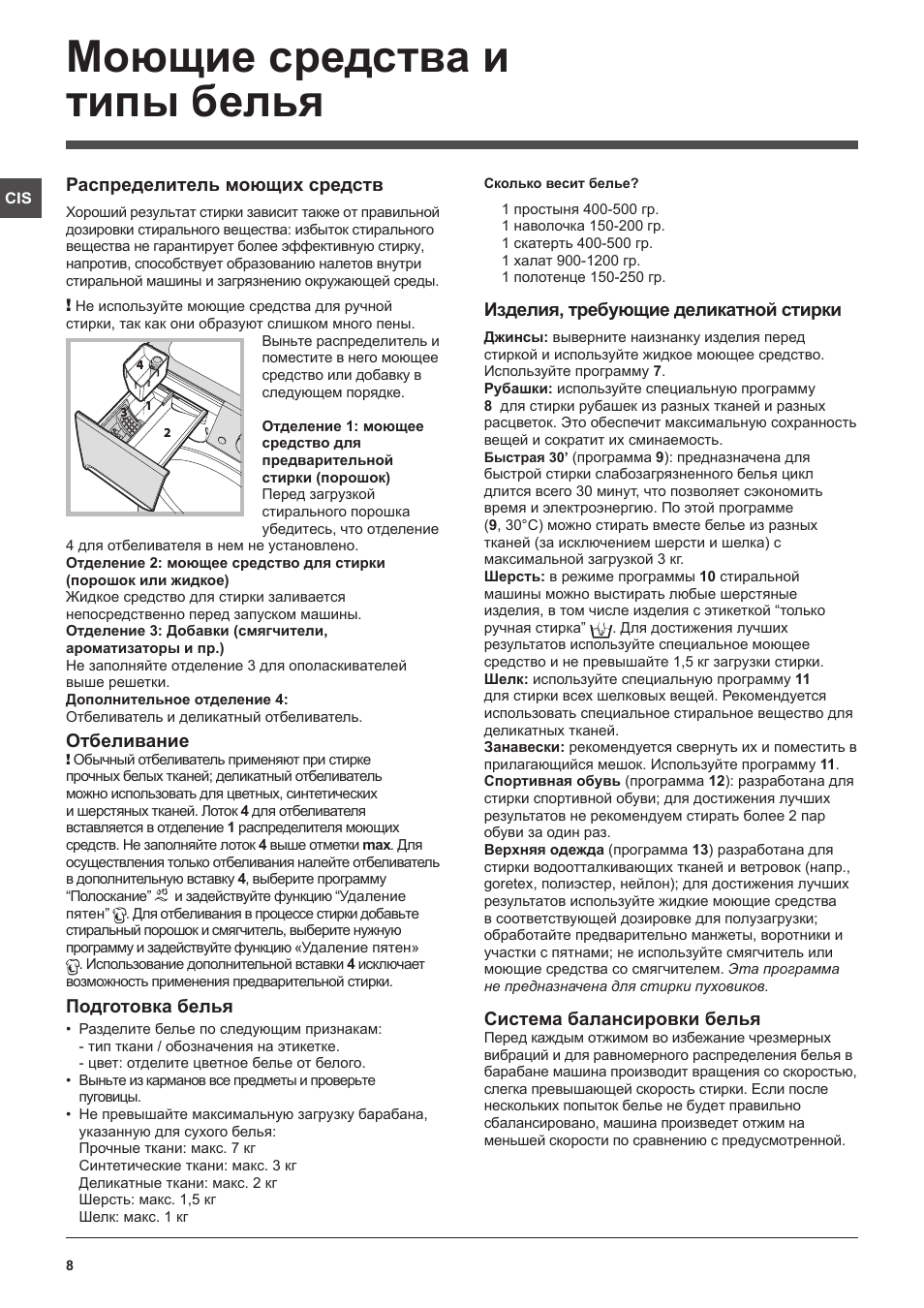

Моющие средства и

типы белья

Распределитель моющих средств

Хороший результат стирки зависит также от правильной

дозировки стирального вещества: избыток стирального

вещества не гарантирует более эффективную стирку,

напротив, способствует образованию налетов внутри

стиральной машины и загрязнению окружающей среды.

!

Не используйте моющие средства для ручной

стирки, так как они образуют слишком много пены.

Выньте распределитель и

поместите в него моющее

средство или добавку в

следующем порядке.

Отделение 1: моющее

средство для

предварительной

стирки (порошок)

Перед загрузкой

стирального порошка

убедитесь, что отделение

4 для отбеливателя в нем не установлено.

Отделение 2: моющее средство для стирки

(порошок или жидкое)

Жидкое средство для стирки заливается

непосредственно перед запуском машины.

Отделение 3: Добавки (смягчители,

ароматизаторы и пр.)

Не заполняйте отделение 3 для ополаскивателей

выше решетки.

Дополнительное отделение 4:

Отбеливатель и деликатный отбеливатель.

Отбеливание

!

Обычный отбеливатель применяют при стирке

прочных белых тканей; деликатный отбеливатель

можно использовать для цветных, синтетических

и шерстяных тканей. Лоток

4 для отбеливателя

вставляется в отделение

1 распределителя моющих

средств. Не заполняйте лоток

4 выше отметки max. Для

осуществления только отбеливания налейте отбеливатель

в дополнительную вставку

4, выберите программу

“Полоскание” и задействуйте функцию “Удаление

пятен” . Для отбеливания в процессе стирки добавьте

стиральный порошок и смягчитель, выберите нужную

программу и задействуйте функцию «Удаление пятен»

. Использование дополнительной вставки

4 исключает

возможность применения предварительной стирки.

Подготовка белья

• Разделите белье по следующим признакам:

— тип ткани / обозначения на этикетке.

— цвет: отделите цветное белье от белого.

• Выньте из карманов все предметы и проверьте

пуговицы.

• Не превышайте максимальную загрузку барабана,

указанную для сухого белья:

Прочные ткани: макс. 7 кг

Синтетические ткани: макс. 3 кг

Деликатные ткани: макс. 2 кг

Шерсть: макс. 1,5 кг

Шелк: макс. 1 кг

4

2

3

1

4

2

1

3

Сколько весит белье?

1 простыня 400-500 гр.

1 наволочка 150-200 гр.

1 скатерть 400-500 гр.

1 халат 900-1200 гр.

1 полотенце 150-250 гр.

Изделия, требующие деликатной стирки

Джинсы: выверните наизнанку изделия перед

стиркой и используйте жидкое моющее средство.

Используйте программу

7.

Рубашки: используйте специальную программу

8 для стирки рубашек из разных тканей и разных

расцветок. Это обеспечит максимальную сохранность

вещей и сократит их сминаемость.

Быстрая 30’

(программа

9): предназначена для

быстрой стирки слабозагрязненного белья цикл

длится всего 30 минут, что позволяет сэкономить

время и электроэнергию. По этой программе

(

9, 30°C) можно стирать вместе белье из разных

тканей (за исключением шерсти и шелка) с

максимальной загрузкой 3 кг.

Шерсть: в режиме программы 10 стиральной

машины можно выстирать любые шерстяные

изделия, в том числе изделия с этикеткой “только

ручная стирка”

. Для достижения лучших

результатов используйте специальное моющее

средство и не превышайте 1,5 кг загрузки стирки.

Шелк: используйте специальную программу 11

для стирки всех шелковых вещей. Рекомендуется

использовать специальное стиральное вещество для

деликатных тканей.

Занавески: рекомендуется свернуть их и поместить в

прилагающийся мешок. Используйте программу

11.

Спортивная обувь (программа 12): разработана для

стирки спортивной обуви; для достижения лучших

результатов не рекомендуем стирать более 2 пар

обуви за один раз.

Верхняя одежда (программа 13) разработана для

стирки водоотталкивающих тканей и ветровок (напр.,

goretex, полиэстер, нейлон); для достижения лучших

результатов используйте жидкие моющие средства

в соответствующей дозировке для полузагрузки;

обработайте предварительно манжеты, воротники и

участки с пятнами; не используйте смягчитель или

моющие средства со смягчителем. Эта программа

не предназначена для стирки пуховиков.

Система балансировки белья

Перед каждым отжимом во избежание чрезмерных

вибраций и для равномерного распределения белья в

барабане машина производит вращения со скоростью,

слегка превышающей скорость стирки. Если после

нескольких попыток белье не будет правильно

сбалансировано, машина произведет отжим на

меньшей скорости по сравнению с предусмотренной.

CIS

9

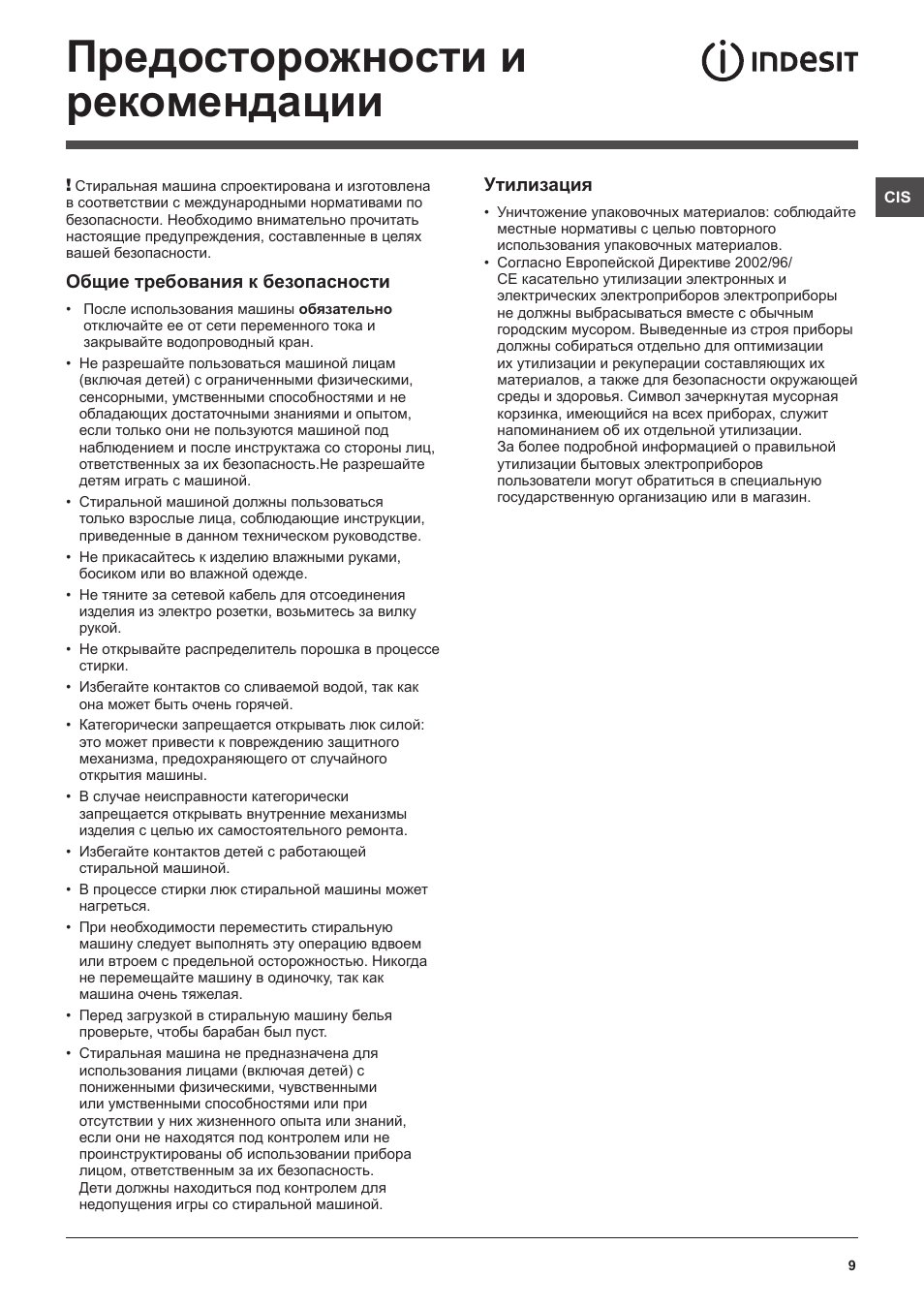

Предосторожности и

рекомендации

!

Стиральная машина спроектирована и изготовлена

в соответствии с международными нормативами по

безопасности. Необходимо внимательно прочитать

настоящие предупреждения, составленные в целях

вашей безопасности.

Общие требования к безопасности

• После использования машины

обязательно

отключайте ее от сети переменного тока и

закрывайте водопроводный кран.

• Не разрешайте пользоваться машиной лицам

(включая детей) с ограниченными физическими,

сенсорными, умственными способностями и не

обладающих достаточными знаниями и опытом,

если только они не пользуются машиной под

наблюдением и после инструктажа со стороны лиц,

ответственных за их безопасность.Не разрешайте

детям играть с машиной.

• Стиральной машиной должны пользоваться

только взрослые лица, соблюдающие инструкции,

приведенные в данном техническом руководстве.

• Не прикасайтесь к изделию влажными руками,

босиком или во влажной одежде.

• Не тяните за сетевой кабель для отсоединения

изделия из электро розетки, возьмитесь за вилку

рукой.

• Не открывайте распределитель порошка в процессе

стирки.

• Избегайте контактов со сливаемой водой, так как

она может быть очень горячей.

• Категорически запрещается открывать люк силой:

это может привести к повреждению защитного

механизма, предохраняющего от случайного

открытия машины.

• В случае неисправности категорически

запрещается открывать внутренние механизмы

изделия с целью их самостоятельного ремонта.

• Избегайте контактов детей с работающей

стиральной машиной.

• В процессе стирки люк стиральной машины может

нагреться.

• При необходимости переместить стиральную

машину следует выполнять эту операцию вдвоем

или втроем с предельной осторожностью. Никогда

не перемещайте машину в одиночку, так как

машина очень тяжелая.

• Перед загрузкой в стиральную машину белья

проверьте, чтобы барабан был пуст.

• Стиральная машина не предназначена для

использования лицами (включая детей) с

пониженными физическими, чувственными

или умственными способностями или при

отсутствии у них жизненного опыта или знаний,

если они не находятся под контролем или не

проинструктированы об использовании прибора

лицом, ответственным за их безопасность.

Дети должны находиться под контролем для

недопущения игры со стиральной машиной.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте

местные нормативы с целью повторного

использования упаковочных материалов.

• Согласно Европейской Директиве 2002/96/

СЕ касательно утилизации электронных и

электрических электроприборов электроприборы

не должны выбрасываться вместе с обычным

городским мусором. Выведенные из строя приборы

должны собираться отдельно для оптимизации

их утилизации и рекуперации составляющих их

материалов, а также для безопасности окружающей

среды и здоровья. Символ зачеркнутая мусорная

корзинка, имеющийся на всех приборах, служит

напоминанием об их отдельной утилизации.

За более подробной информацией о правильной

утилизации бытовых электроприборов

пользователи могут обратиться в специальную

государственную организацию или в магазин.

10

CIS

Для доступа к кожуху:

1. снимите переднюю

панель стиральной

машины, нажав в центре,

затем потяните ее вниз

за края и снимите ее (см.

схему).

2. отвинтите крышку,

повернув ее против

часовой стрелки (см.

схему): небольшая

утечка воды является

нормальным явлением;

3. тщательно прочистите внутри кожуха;

4. завинтите крышку на место;

5. установите на место переднюю панель, проверив

перед ее прикреплением к машине, чтобы крюки

вошли в соответствующие петли.

Проверка водопроводного шланга

Проверяйте шланг подачи воды не реже одного раза

в год. При обнаружении трещин или разрывов шланга

замените его: в процессе стирки сильное давление

воды в водопроводе может привести к внезапному

отсоединению шланга.

!

Никогда не пользуйтесь б/у шлангами.

Отключение воды и электрического тока

• Перекрывайте водопроводный кран после каждой

стирки. Таким образом сокращается износ

водопроводной системы машины и сокращается

риск утечек.

• Выньте штепсельную вилку из электро розетки

в процессе чистки и технического обслуживания

стиральной машины.

Уход за стиральной машиной

Для чистки наружных и резиновых частей

стиральной машины используйте тряпку,

смоченную теплой водой с мылом. Не используйте

растворители или абразивные чистящие средства.

Уход за распределителем моющих

средств

Чтобы вынуть дозатор,

нажмите на язычок (1)

и вытащите дозатор (2)

(см. рисунок).

Промойте ячейку

под струей воды. Эта

операция должна

выполняться регулярно.

Уход за люком и барабаном

• После использования стиральной машины

всегда следует оставлять люк полуоткрытым во

избежание образования неприятных запахов в

барабане.

Уход за насосом

Стиральная машина оснащена самочистящимся

насосом, не нуждающимся в техническом

обслуживании. Тем не менее мелкие предметы

(монеты, пуговицы) могут упасть за кожух,

предохраняющий насос, расположенный в его

нижней части.

!

Проверьте, чтобы цикл стирки завершился, и

выньте штепсельную вилку из сетевой розетки.

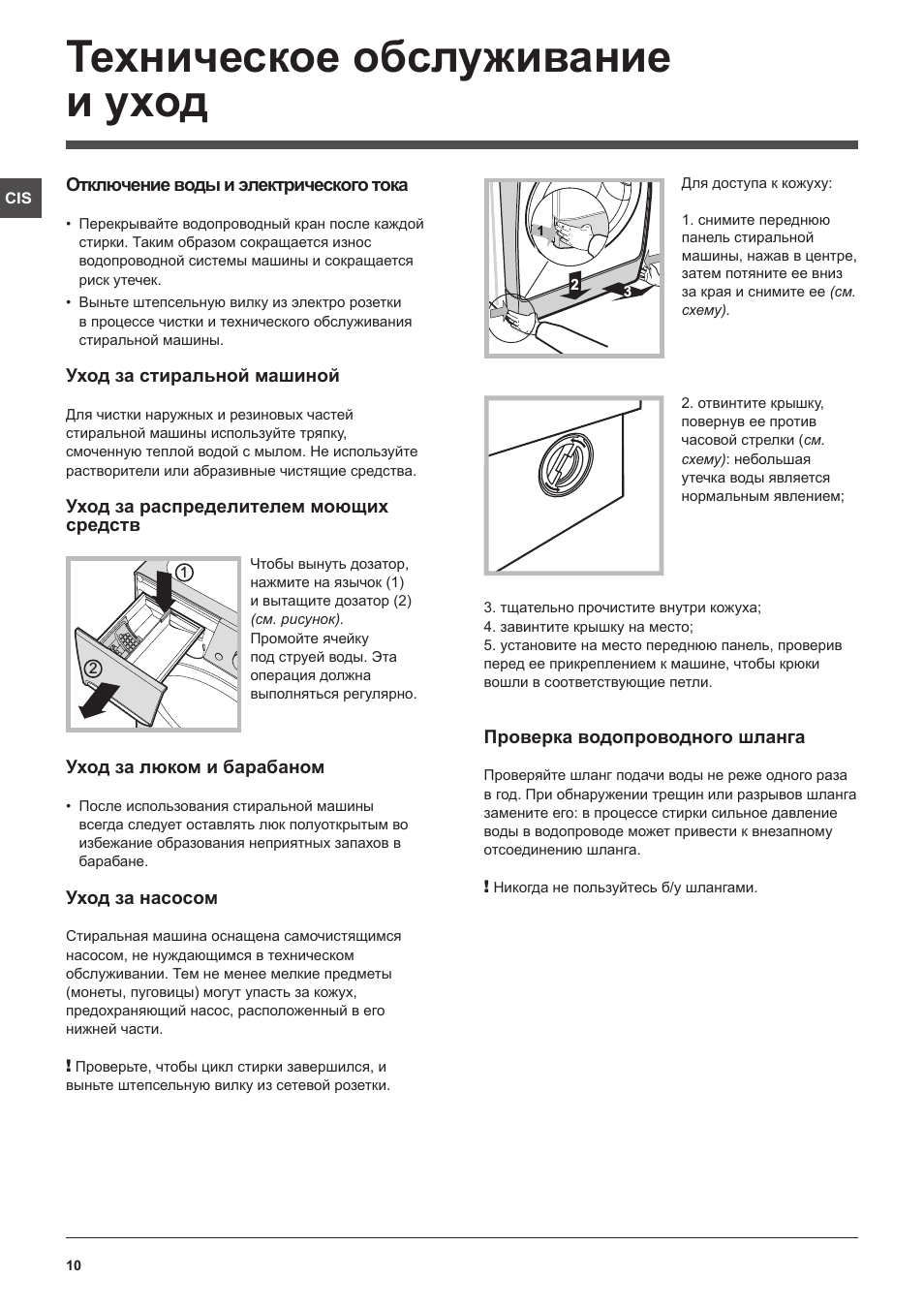

Техническое обслуживание

и уход

2

1

1

2

3

Нажмите на кнопку для помощи

3. Удалите четыре транспортировочных винта и резиновые пробки с прокладками, расположенные в задней части стиральной машины (см. рис.).

Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время работы машины.

Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

2. Подсоедините заливной шланг к стиральной машине, навинтив его на водоприемник, расположенный в задней верхней части справа (см. рис.).

Подсоединение сливного шланга

Подсоединение к электросети

Внимание! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не допускается.

4. Для доработки электрической сети рекомендуется применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

• розетка и проводка соответствуют требованиям, изложенным в данном разделе инструкции;

• напряжение и частота тока сети соответствуют данным машины;

• розетка и вилка одного типа;

Технические характеристики
Модель	IWSC 5085
Размеры	ширина 59,5 см высота 85 см глубина 40 см
Загрузка	1 — 5 кг
Электрические  параметры	смотрите паспортную табличку с техническими характеристиками на машине
Гидравлические  параметры	max давление 1 Мпа (10 бар) min давление 0,05 Мпа (0,5 бар) объем барабана 40 л
Скорость отжима  Контрольные программы согласно нормативу EN 60456	до 800 об/мин  программа 2; температура 60″С; при загрузке до 5 кг.  Машина соответствует следующим Директивам Европейского Экономического сообщества:  — 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и последующие модификации  — 2002/96/CE  — 2006/95/CE (низкого напряжения)

Индикатор БЛОКИРОВКИ ЛЮКА : показывает, можно ли открыть люк (см. страницу сбоку).

Кнопка с индикатором ПУСК/ПАУЗА: служит для запуска или для временного прерывания программы. ПРИМЕЧАНИЕ: для временного прерывания текущего цикла стирки нажмите эту кнопку. Соответствующий индикатор замигает оранжевым цветом, а индикатор текущей фазы стирки будет гореть, не мигая. Если индикатор БЛОКИРОВКИ ЛЮКА  погас, можно открыть люк.

Для возобновления цикла стирки с момента, когда он был прерван, вновь нажмите ПУСК/ПАУЗА.

Режим ожидания

Настоящая стиральная машина отвечает требованиям новых нормативов по экономии электроэнергии, укомплектована системой автоматического отключения (режим сохранения энергии), включающейся через 30 минут простоя машины. Нажмите один раз кнопку ВКЛ/ ВЫКЛ и подождите, пока машина вновь включится.

По мере отсчета времени будет показываться остающееся время вместе с миганием соответствующего индикатора.

Порядок запуска программы

1. Включите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ. Все индикаторы загорятся на несколько секунд, затем погаснут, останется мигать индикатор ПУСК/ПАУЗА.

2. Загрузите белье в барабан и закройте люк.

3. Задайте рукояткой ПРОГРАММА нужную программу.

4. Задайте температуру стирки (см. «Персонализированные настройки»).

5. Задайте скорость отжима (см. «Персонализированные настройки»).

6. Поместите моющие средства и добавки (см. «Стиральные вещества и типы белья»).

7. Включите нужные дополнительные функции.

8. Запустите программу при помощи кнопки ПУСК/ПАУЗА, соответствующий индикатор загорится зеленым цветом.

Для отмены заданного цикла переключите машину в режим паузы при помощи кнопки ПУСК/ПАУЗА и выберите новый цикл.

9. По завершении программы загорится индикатор END. Люк можно открывать после выключения индикатора БЛОКИРОВКИ ЛЮКА . Выньте белье и оставьте люк полуоткрытым для сушки барабана.

Выключите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ.

Кнопки дополнительных функций и соответствующие индикаторы

При выборе функции загорается соответствующая кнопка.

Если выбранная функция является несовместимой с заданной программой, соответствующий индикатор будет мигать, и такая функция не будет включена. Если выбранная функция является несовместимой с другой, ранее заданной дополнительной функцией, будет мигать индикатор первой выбранной функции, и будет включена только вторая дополнительная функция, индикатор включенной функции загорится.

 Индикатор блокировки люка:

Включенный индикатор означает, что люк заблокирован во избежание его случайного открытия. Для того чтобы открыть его, необходимо дождаться, когда индикатор погаснет (ожидайте приблиз. 3 минуты). Если требуется открыть люк после пуска цикла, нажмите кнопку ПУСК/ПАУЗА. Когда погаснет индикатор БЛОКИРОВКА ЛЮКА, можно открыть люк

Программы	Описание программы	Макс  темп.  (°C)	Макс.  скорость  (об./мин.)	Стиральные средства				Макс. загрузка (кг)	Продолжительность цикла
				Предварительная стирка	Стирка	Отбеливатель	Ополаскиватель	Нормальная	Eco Time	Нормальная	Eco  Time
Ежедневные программы
1	ХЛОПОК: стирка с замачиванием	90°	800	•	•		•	5		171	—
2	ХЛОПОК: сильнозагрязненное белое белье.	90°	800		•	•	•	5		155	—
2	ХЛОПОК (1): сильнозагрязнённое белое и прочно окрашенное цветное бельё.	60°	800	—	•	•	•	5	—	153	—
2	ХЛОПОК (2): сильнозагрязнённое белое и деликатное цветное бельё.	40°	800	—	•	•	•	5	—	147	—
3	ХЛОПОК: сильнозагрязнённое белое и прочно окрашенное цветное бельё.	60°	800	—	•	•	•	5	2,5	130	104
4	ХЛОПОК ЦВЕТНОЙ (3): слабозагрязнённое белое и деликатное цветное бельё.	40°	800	—	•	•	•	5	2,5	92	71
5	СИНТЕТИКА: сильнозагрязнённое прочно окрашенное цветное бельё.	60°	800	—	•	•	•	2,5	1,5	85	72
6	СИНТЕТИКА: слабозагрязнённое прочно окрашенное цветное бельё.	40°	800	—	•	•	•	2,5	1,5	71	60
Специальные программы
7	ШЕРСТЬ: для шерсти, кашемира и т.д.	40°	600		•		•	1		55	—
8	ШЕЛК/ЗАНАВЕСКИ: для изделий из шелка, вискозы и нижнего белья.	30°	0	—	•	—	•	1	—	55	—
9	Джинсы	40°	800		•		•	2,5		70	—
10	Экспресс 15′: для быстрого освежения слабозагрязнённого белья (не для шерсти, шелка и изделия ручной стирки).	30°	800	—	•	—	•	1,5	—	15	—
Дополнительные программы
11	Спорт	30°	600		•		•	2,5		78	—
12	Спорт интенсив	30°	600		•		•	2,5		68	—
13	Спортивная обувь	30°	600	—	•	—	•	(макс. 2 пары.)	—	50	—
Дополнительные программы
	Полоскание		800			•	•	5		36	—
	Отжим		800					5		16	—
	Слив без отжима		0					5		2	—

Регулировка температуры

Настройка температуры стирки производится при помощи регулятора ТЕМПЕРАТУРЫ (см.Таблицу программ). Значение температуры может быть уменьшено вплоть до стирки в холодной воде ().

Машина автоматически не допускает выбор температуры, превышающей максимальное значение, предусмотренное для каждой программы.

Выбор скорости отжима

Выбор скорости отжима выбранной программы производится при помощи регулятора скорости ОТЖИМ.

Для разных программ предусматривается разная максимальная скорость отжима:

Программы Максимальная скорость отжима

Хлопок 800 оборотов в минуту

Синтетические ткани 800 оборотов в минуту

Шерсть 600 оборотов в минуту

Шелк без отжима

Скорость отжима может быть уменьшена, или же отжим может быть совсем исключен, повернув регулятор в положение .

Машина автоматически не допускает выбор скорости отжима, превышающей максимальную скорость, предусмотренную для каждой прораммы.

Дополнительные функции

Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья.

Порядок выбора функций:

1. нажмите кнопку нужной вам функции;

2. включение соответствующего индикатора означает, что функция включена.

Примечание: Частое мигание индикатора означает, что данная функция не может быть выбрана для заданной программы.

Ec Time

Выбирая эту опцию, механическое движение, температура и вода оптимизируются для уменьшенной загрузки не очень грязных хлопчатобумажных и синтетических изделий (см. “Таблица программ”). В режиме “Ec Time” можно выстирать изделия в сокращенные сроки, экономя воду и электроэнергию. Рекомендуем использовать дозу жидкого моющего средства, соответствующую количеству загрузки.

! Эта функция несовместима с программами 1,2, 7, 8, 9, 10, 11, 12, 13,

 Отбеливание

Цикл отбеливания для удаления наиболее стойких загрязнений. Налейте отбеливатель в дополнительную вставку 4 (см. “Отбеливание”).

! Эта функция несовместима с программами 1,7, 8, 9, 10, 11, 12, 13,

 Дополнительное Полоскание

При выборе этой функции повышается эффективность ополаскивания, обеспечивая максимальное удаление моющего вещества. Эта функция особенно удобна для людей с кожей, чувствительной к стиральным веществам.

! Эта функция несовместима с программами 10,

 Таймер отсрочки

Задерживает запуск цикла вплоть до 12 часов.

Нажмите кнопку несколько раз вплоть до включения индикатора, соответствующего нужному значению задержки. При пятом нажатии кнопки функция отключается.

ПРИМЕЧАНИЕ: Нажав на кнопку ПУСК/ПАУЗА, можно изменить значение задержки только в сторону уменьшения.
! Эта функция совместима с любой программой.

Распределитель моющих средств

Хороший результат стирки зависит также от правильной дозировки стирального вещества: избыток стирального вещества не гарантирует более эффективную стирку, напротив, способствует образованию налетов внутри стиральной машины и загрязнению окружающей среды.

! Не используйте моющие средства для ручной стирки, так как они образуют слишком много пены.

Выньте распределитель и поместите в него моющее средство или добавку в следующем порядке.

Отделение 1: моющее средство для предварительной стирки (порошок)

Перед загрузкой стирального порошка убедитесь, что отделение 4 для отбеливателя в нем не установлено.

Отделение 2: моющее средство для стирки (порошок или жидкое)

Жидкое средство для стирки заливается непосредственно перед запуском машины.
Отделение 3: Добавки (смягчители, ароматизаторы и пр.)

Не заполняйте отделение 3 для ополаскивателей выше решетки.

Дополнительное отделение 4:

Отбеливатель и деликатный отбеливатель

! Не используйте моющие средства, предназначенные для ручной стирки — образующаяся обильная пена ухудшает результат стирки и может вывести из строя стиральную машину.

Лоток 4 для отбеливателя вставляется в отделение 1 распределителя моющих средств. Не заполняйте лоток 4 выше отметки max (см. рис.). Для осуществления только отбеливания налейте отбеливатель в дополнительную вставку 4, выберите программу “Полоскание”  и задействуйте функцию “Отбеливание” .

! Стиральная машина спроектирована и изготовлена в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

• После использования машины обязательно отключайте ее от сети переменного тока и закрывайте водопроводный кран.

• Данное изделие предназначено исключительно для домашнего использования.

• Стиральной машиной должны пользоваться только взрослые лица, соблюдающие инструкции, приведенные в данном техническом руководстве.

• Не прикасайтесь к изделию влажными руками, босиком или во влажной одежде.

• Не тяните за сетевой кабель для отсоединения изделия из электро розетки, возьмитесь за вилку рукой.

• Не открывайте распределитель порошка в процессе стирки.

• Избегайте контактов со сливаемой водой, так как она может быть очень горячей.

• Категорически запрещается открывать люк силой: это может привести к повреждению защитного механизма, предохраняющего от случайного открытия машины.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта.

• Избегайте контактов детей с работающей стиральной машиной.

• В процессе стирки люк стиральной машины может нагреться.

• При необходимости переместить стиральную машину следует выполнять эту операцию вдвоем или втроем с предельной осторожностью. Никогда не перемещайте машину в одиночку, так как машина очень тяжелая.

• Перед загрузкой в стиральную машину белья проверьте, чтобы барабан был пуст.

• Стиральная машина не предназначена для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.

Дети должны находиться под контролем для недопущения игры со стиральной машиной.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью повторного использования упаковочных материалов.

• Согласно Европейской Директиве 2002/96/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации.

Отключение воды и электрического тока

• Перекрывайте водопроводный кран после каждой стирки. Таким образом сокращается износ водопроводной системы машины и сокращается риск утечек.

• Выньте штепсельную вилку из электро розетки в процессе чистки и технического обслуживания стиральной машины.

Уход за стиральной машиной

Для чистки наружных и резиновых частей стиральной машины используйте тряпку, смоченную теплой водой с мылом. Не используйте растворители или абразивные чистящие средства.

Уход за распределителем моющих средств

Уход за люком и барабаном

• После использования стиральной машины всегда следует оставлять люк полуоткрытым во избежание образования неприятных запахов в барабане.

2. отвинтите крышку, повернув ее против часовой стрелки (см. схему): небольшая утечка воды является нормальным явлением;

Если ваша стиральная машина не работает. Прежде чем обратиться в Авторизованный сервисный центр (см. Сервисное обслуживание), проверьте, можно ли устранить неисправность, следуя рекомендациям, приведенным в следующем перечне.

Перед тем как обратиться в Авторизованный сервисный центр:

• Проверьте, нельзя ли устранить неисправность самостоятельно (см. «Неисправности и методы их устранения»);

• Вновь запустите программу для проверки исправности машины;

• В противном случае обратиться в Авторизованный Сервисный Центр по телефонам, указанным в гарантийном талоне.

! Никогда не обращайтесь к неавторизованным сервисным центрам.

При обращении в Авторизованный сервисный центр необходимо сообщить:

• тип неисправности;

• модель изделия (Мод.);

• номер тех. паспорта (серийный №).

Серийный номер и модель указаны на паспортной табличке, расположенной на задней панели и спереди люка стиральной машины.

Главная

Сервис

Инструкции и схемы встраивания
