Darmok · Опубликовано
Хорошо, уговорили, в общем случае таймер нужен. Однако мой регулятор это несложный прибамбас к уже имеющейся простейшей электроплитке, предназначенный, по существу, для узкоспециальной цели. Поэтому он не может быть популярен в качестве универсального решения. Добавить в него таймер, со схемной точки зрения, не сложно, но понадобятся дополнительные органы управления, что повлечет увеличение габаритов и проблему градуировки таймера. Ну или использовать МК, дисплей и кнопки и написать инструкцию на 5 листах. Гораздо проще купить, например, индукционную плитку, тем более они дешевы. Или любое другое современное автоматизированное устройство для приготовления пищи.
Ещё один рассказ про цифровой мультиметр. На этот раз – измеритель ёмкости. Люблю заниматься творчеством. Кто ремонтировал телевизоры, тот знает, что более половины всех неисправностей приходится на потерю ёмкости электролитом. Всё время обходился обычным мультиметром со встроенной функцией измерителя ёмкости. А она, как правило, очень убогая.
Поиск этого прибора среди обзоров ничего не дал. Значит, мой будет первый. Рассмотрю его очень внимательно через лупу метролога. Постараюсь показать все плюсы и минусы, выявленные мною. Кому интересно – заходим.
Прибор может измерять ёмкость от 0,1пФ до 20 000мкФ. Всё время мечтал о чём-нибудь подобном.
Для начала посмотрим, в каком виде всё прибыло.

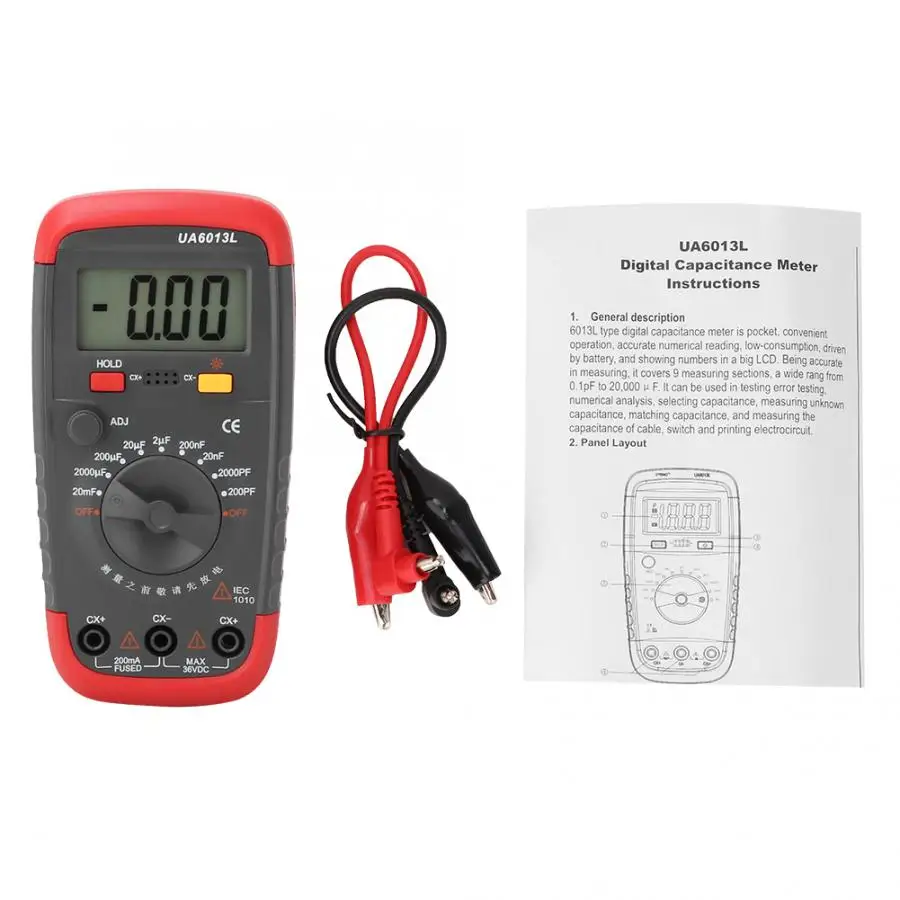

Вот, что было в комплекте:
1-Коробочка
2-Мультиметр
3-Инструкция на английском языке
4- Щупы
5-Севшая батарейка
Щупы длиной 77см (от кончика до кончика).
Задекларирована высокая точность. При измерении ёмкостей на пределах 200пФ, 2нФ, 20нФ, 200нФ, 2мкФ, 20мкФ и 200мкФ — 0,5%!
Обязательно проверю. Измерения проводит очень быстро независимо от ёмкости.
Сам прибор выполнен из тёмной пластмассы в защитном кожухе жёлтого цвета. Корпус выполнен аккуратно, все прилегает достаточно плотно.

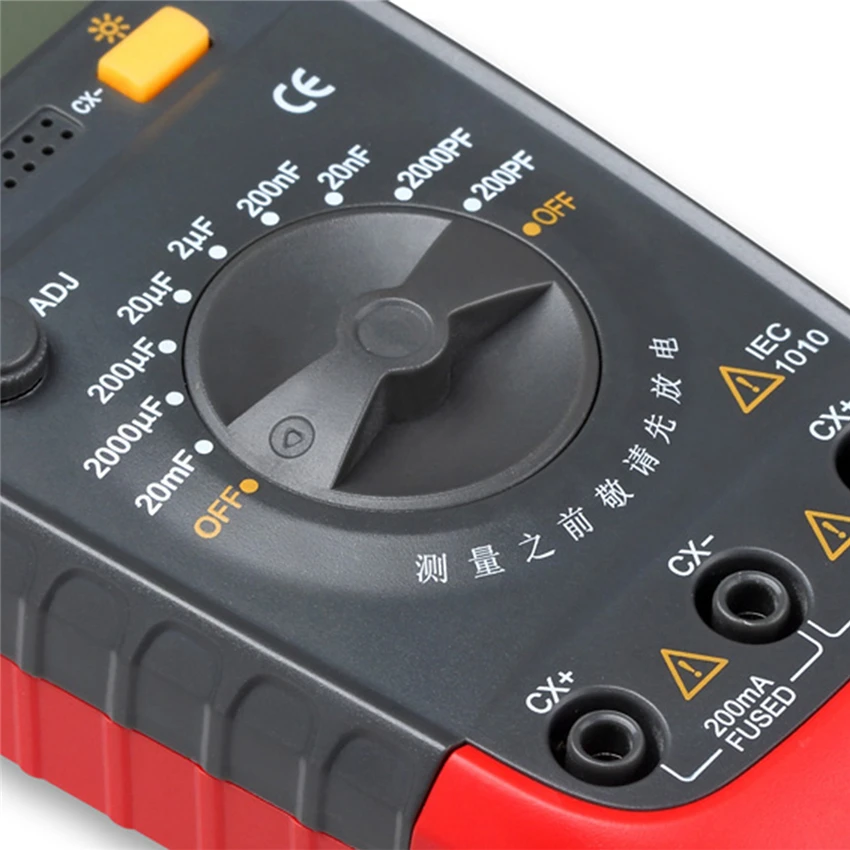

Переключатель режимов работы дисковый, с четкой фиксацией и щелчком. А вот сама переключалка мне не понравилась, не под мои пальцы (два неполноценных углубления). Могу предположить, что таких пальцев в принципе не существует, чтоб хоть кому-то было удобно.
Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы.
Режима автовыключения НЕТ. Прождал час (для чистоты эксперимента). Иногда эту функцию забывают указать. Не тот случай. Прибор не выключился. Большущий минус. Не забывайте выключать!
На экране для индикации измеряемой величины 4 разряда (один неполноценный), с плавающей точкой.
Цифры контрастные. Читаемы практически под любым углом.
Измеряемые величины не индицирует, только цифры.
Имеется подсветка.
Кнопка без фиксации, подсветка включается на 3-4 секунды.
Имеется контроль состояния батареи (символ на индикаторе).

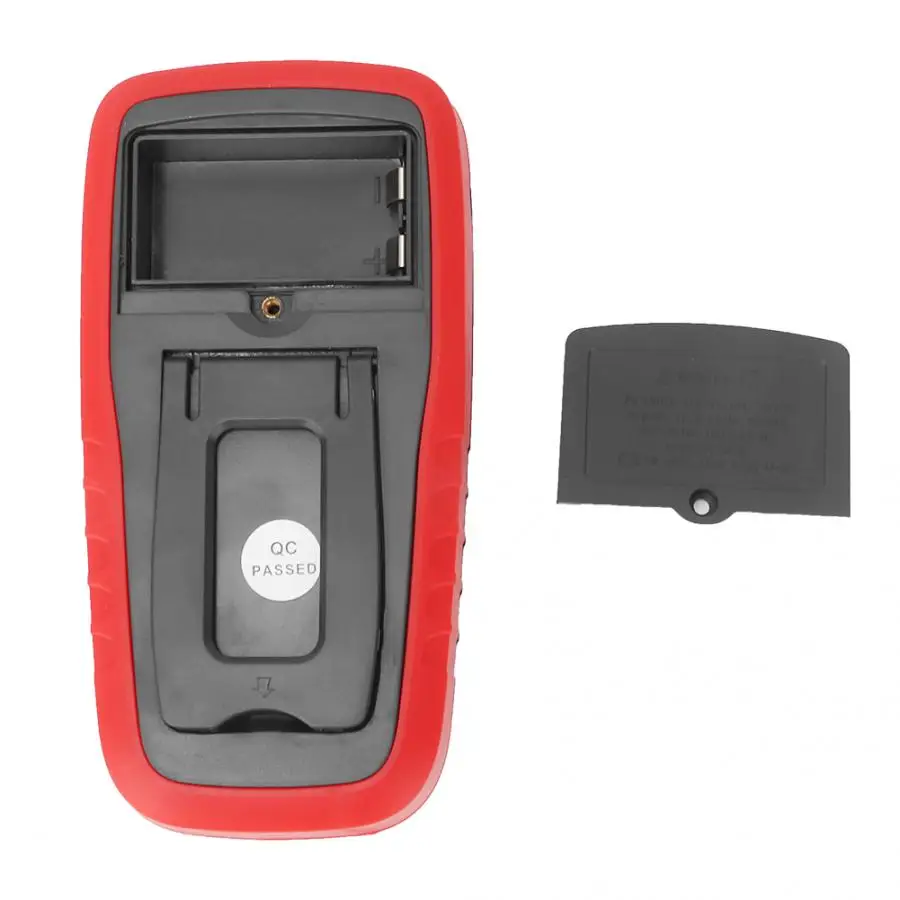

Прибор работает от батарейки 9В. Батарейный отсек стандартный. Крышка крепится полноценным винтом. Для него специальная бронзовая втулка.
Батарейка входит в комплект. Но после нескольких включений решил проверить её состояние (закрались сомнения).
Измерил напряжение без нагрузки и под нагрузкой. На помойку.

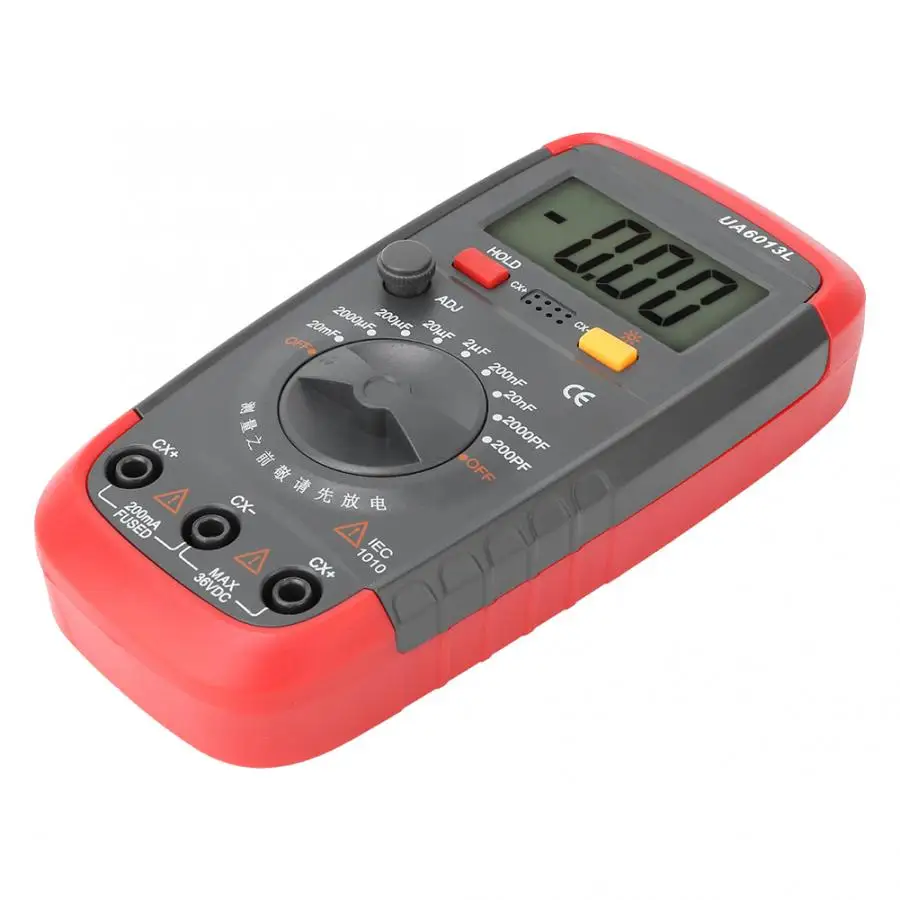

Размеры девайса небольшие. В руке лежит удобно.
Для сравнения сфоткал со «стандартным» мультиметром.

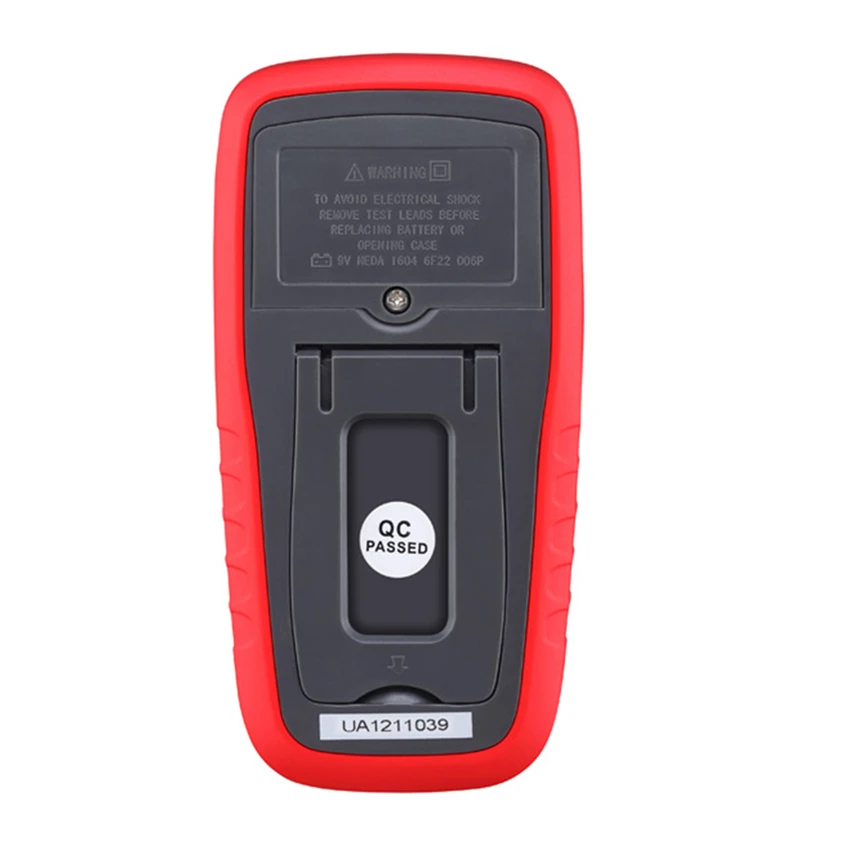

Откидывающейся подставкой никого не удивить. Всё как у всех, разве что вид немного другой.
Щупы среднего качества. Не жесткие, не мягкие. Измерил их сопротивление.
Для измерения ёмкостей пойдут. Чем-то напоминают щупы от мультиметра М830.
Плавно переходим к разбору.
Защитный кожух снимается с трудом. А вот одевается без особых сложностей и. При этом сидит плотно. Здесь никаких замечаний.
Откручиваем один саморез, и прибор разобран.
Откручиваем ещё 6 саморезов.
Индикатор на всем хорошо знакомых резиночках. Часто разбирать не рекомендую.
Контактные площадки обильно смазаны техническим маслом. Можно б было и не разбирать. В этом плане всё хорошо. Контакты целее будут (не стачиваются и не окисляются). При этом переходное сопротивление контактов не изменяется. Зато надёжность повышается (проверено годами).
По входу стоит предохранитель 0,2А 250В. Написано на плате. На самом предохранителе надпись нечёткая, прочитать не смог. Имеет три входных гнезда под щупы. Крайние гнёзда (левое и правое) соединены между собой. Получается, одно запасное. Зачем? Не понял. На плате имеется маркировка входных гнёзд. Есть плюс и минус, хотя снаружи никаких надписей нет.
Закончим с лирикой. Пора проверить насколько точно показывает прибор.
Девайс я закрываю, и переходим к определению точностных характеристик.
Поможет в этом магазин ёмкости Р5025. Каждый магазин ёмкости имеет начальную ёмкость (корпуса, соединительных проводов…), которую необходимо учитывать (отнимать) при измерениях.
Мультиметр имеет компенсационный резистор. Он позволяет компенсировать ёмкости проводов и т. д. Но диапазон его регулировки в пределах 20 пикушек в обе стороны. Поэтому скомпенсировать начальную ёмкость магазина в пределах 150пФ не смог. Будем это учитывать при измерениях.
Результат занёс в таблицу.
Образцовки на ёмкости более 100мкФ у меня нет. Я думаю того, что измерил, достаточно чтобы понять, насколько точно измеряет. Погрешность не 0,5%, как заявлено. По измеренному получается 1,0%. Неплохой результат для измерителя ёмкости.
Но на этом не успокоился. Видел в схеме подстроечный резистор. Решил его покрутить.
Это ОН! Выставил погрешность на уровне 0,1-0,2%. Предел регулировки погрешности около 2%. У кого не образцовки, лучше его не трогать.
Небольшое видео.
youtu.be/kfbGWmoVqGM
Пора переходить к заключительной части.
Минусы:
— Батарея питания 9В (я бы выбрал 2х1,5В, если б было можно).
— Отсутствие автоотключения. Прибор не отключается. Следим за батарейкой.
-Среднего качества щупы. Но для измерения ёмкостей вполне сгодятся.
-Индикатор не показывает измеряемые величины, только цифры.
Плюсы:
— Самый основной: прибор (с точки зрения метрологии) просто шикарный.
-Подсветка дисплея (иногда требуется).
-Никакого запаха синтетики.
-Сделан аккуратно и добротно.
-Крупные и ОЧЕНЬ контрастные цифры.
Кажись всё. Если что забыл, поправьте.
И ещё кое-что в конце.
Приборы даже с одним и тем же названием на поверку имеют и конструктивные и функциональные отличия. Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Этот прибор предоставлен для тестирования магазином TVC Mall.
Теперь всё.
Удачи всем!
Описание
Цифровой мультиметр uyigao UA6013L ЖК-конденсатор конденсаторная емкость измерительный прибор автоматическое измерение диапазона тестер er True Rms
Особенности
6013L Тип Цифровой измеритель емкости карман, удобная работа, точное числовое считывание, низкое потребление, управляется батареей, и показывает цифры в большом ЖК-дисплее. Точное измерение, он охватывает 9 измерительных секций, широкий диапазон от 0.1pF до 20,00 мкФ. Его можно использовать при тестировании ошибок, цифровом анализе, выборе емкости, измерении неизвестной емкости, сочетании емкости и измерении емкости кабеля, переключателя и печати электроцепи.
Он применяется с cmos-конвертором с двойным Скосом A/D, который является автоматическим в нулевой и полярной выбор, и делает инструкции для вне диапазона измерения.
Широкий диапазон измерений, покрывающий 9 измерительных секций от 0.1pF до 20000 мкФ, которые включают номинальное значение любой емкости.
Самое большое значение дисплея: 1999 (3 1/2).
Чтение: 2-3 чтения/сек.
Zeroing: на передней части есть ручка с нулевым покрытием, простая в эксплуатации.
Хранение данных: Поместите переключатель «hold» в «ON» и знак DH появится на дисплее.
Точные измерения температуры: 25±5°C
Диапазон температур: Рабочая температура: от 0 до 40 °C
Температура хранения: от-10 до 50 °C
Относительная влажность: <80%
Источник питания: ламинированная батарея 9 В (не входит в комплект)
Технические характеристики:
Точность: ± (% считывание ± цифр) Гарантия качества: один год
Защита окружающей среды температуры: 25°±5°
Относительная влажность: <80%
Частота тестирования определения точности Rang
200pF ±0. 5% ± 20 цифр 0.1pF 800 Гц
2nF ±0. 5% ± 20 цифр 1pF 800 Гц
20nF ±0. 5% ± 20 цифр 10pF 800 Гц
200nF ±0. 5% ± 20 цифр 0,1 мкФ 800 Гц
2μf ±0. 5% ± 20 цифр 1nF 800 Гц
20μf ±0. 5% ± 20 цифр 10nF 80Гц
200 мкФ ±0. 5% ± 20 цифр 0,1 мкФ 8 Гц
2000μF ±2. 0% ± 20 цифр 1μF 8 Гц
Цвет: серый + красный
Размер: 148x75x33 мм
Вес: 173 г
Вес упаковки: 193 г
Посылка включает в себя:
1 x постоянной ёмкости, универсальный конденсатор тестер
2 х зонды
Управление:
Во-первых, проверьте 9 В батареи, является ли его электрическое напряжение коротким, что покажет сигнал на левой верхней части ЖК-дисплея. Во-вторых, обратите внимание на полярность или емкость, которая будет протестирована. В-третьих, зарядите емкость перед измерением.
1. Выберите правильный измерительный раздел в соответствии с емкостью, которая будет протестирована.
2. перед измерением проверьте и используйте кнопку нулевки на передней части измерителя для регулировки значения до нулевого.
3. Вставьте черный датчик в разъем с сигналом “-” и красным датчиком в разъем с “+”.
4. Подключите емкость для тестирования с двумя датчиками. Обратите внимание на полярность емкости! Отображение числового значения емкости для чтения.
Примечания
A. Если вы не знаете приблизительного значения емкости, вы должны выбрать измерительный раздел 200nF, а затем сделать соответствующую регулировку в соответствии с практическими условиями.
B. Если емкость находится в коротком замыкании, счетчик показывает «за пределами диапазона измерения». Если емкость находится в электрической утечке, счетчик показывает «за пределами диапазона измерения» или «гораздо больше, чем нормальное значение». Если емкость открытой цепи, счетчик показывает «ноль» или «несколько ПФ».
C. При тестировании небольшой емкости, непосредственно вставьте емкость в гнездо вместо использования датчиков для лучшей точности.
Техническое обслуживание
Счетчик имеет высокоточный электронный аппарат. Не меняйте свою Внутренняя схема, не повреждая счетчик.
1. Не подвергайте электрическому напряжению на части разъема счетчика без повреждения счетчика.
2. Не Тестируйте датчики в коротком замыкании, или аккумулятор будет потреблен быстро.
3. Не используйте метр, задняя крышка которого не хорошо покрывает счетчик.
4. Всегда заменяйте аккумулятор и предохранитель после извлечения датчиков из счетчика, который выключен. Во-первых, болты на задней крышке. Во-вторых, снимите заднюю крышку. В-третьих, Замените аккумулятор и предохранитель в соответствии с спецификацией, предоставленной в инструкции по эксплуатации. Подходящий предохранитель для этого счетчика-200мА/250 В, внешний размер-& phi; 5 × 20 мм.
5. Пожалуйста, выньте батарею, когда она не используется в течение длительного времени.
Мы являемся профессиональным поставщиком, зарегистрированным как в Гонконге, так и в Шэньчжэне. собственная фабрика. Мы продаем качественные ценные продукты. Мы предоставляем по всему миру оптовые и прямые поставки услуг нашим клиентам в мире с 2005 года. Будем рады сотрудничеству.
. В основном заказы отправляются в течение 2–4 рабочих дней после подтверждения оплаты.
. Мы сообщим вам, если нам понадобится больше времени на подготовку.
. Вещи отгружаются только после подтверждения оплаты.
. Aliexpress требуется 24 часа для подтверждения оплаты.
. Все отслеживается на одном сайте. 17TRACK.
. В большинстве случаев доставка в вашу страну заказным отправлением авиапочты Китая занимает 15–40 дней.
. 7-12 дней по epacket.3-7 дней по EMS. 5-7 дней DHL.
. В основном, информация по отслеживанию посылки на авиа почте Китая будет обновляться в течение 5–7 дней.
. Пожалуйста, внимательно проверьте ваш адрес при оформлении заказа.
. Мы вышлем на тот адрес который вы указали.
. Русские друзья должны написать свое полное имя или не могут получить посылку.
. Мы предлагаем онлайн-сервис 7-24 часа.
. Ответ на ваш запрос поступит в течение 6 часов
. Перед отправкой товары тщательно проверяются.
. Наше рабочее время. С понедельника по субботу.
. Если что-то мы можем вам помочь. Пожалуйста, свяжитесь с нами.
. Если вы не удовлетворены товаром. Пожалуйста, не открывайте спор. Пожалуйста, свяжитесь с нами. Мы предоставим вам решение как можно скорее.
. Спор-это не единственный способ решить эту проблему. Это лучше, если вы ее полюбите. Спасибо.
. Если наша ответственность. Мы принимаем возврат товара или возврат.
. Если подтвердите отсутствие. Мы проверим его и повторно отправим.
. Если вы не получили свои товары. Пожалуйста, свяжитесь с нами.
. В основном посылка прибудет вовремя. Но иногда может быть задержка. Пожалуйста, будьте терпеливы и ждите. Спасибо за ваше понимание.
. Оплата осуществляется только за заказ. в разных странах разная налоговая политика. Может быть, вы будете взимать налог. Пожалуйста, свяжитесь с сотрудниками местной таможни перед покупкой.
. Если вы удовлетворены товарами. Мы будем признательны Вам. Если вы дадите нам 5 сияющих звезд и поделитесь своим хорошим ощущением или поделитесь красивыми реальными фотографиями.
. Ваши положительные отзывы помогут нам и новому покупателю.
. Если вы не удовлетворены товаром. Пожалуйста, не открывайте спор или не оставляйте отрицательный отзывы. Пожалуйста, свяжитесь с нами. Мы предоставим вам удовлетворенное решение как можно скорее. Спасибо за понимание.
. Мы принимаем оплату, которая AliExpress поддержку.
. Master card, VISA, Webmoney, Boleto
. Q1: Данное изделие безопасно оплатить в AliExpress?
. R: Да. Пожалуйста, поверьте, AliExpress и М-р Джек Ма.
. Q2: в течение какого срока, если доставка компанией Почта Китая Registered Air Mail (заказное, Авиапочта?
. R: в основном. Это займет 15-40 дней до места назначения после отправки.
. Q3: есть ли у вас приобрести разные товары в одном заказе?
. R: Да. Мы поддерживаем. Вы можете выбрать все, что вам нравится.
. Q4: вы делаете оптом?
. R: Да. Пожалуйста, свяжитесь с нами. Мы предоставим вам лучшую цену.
Описание

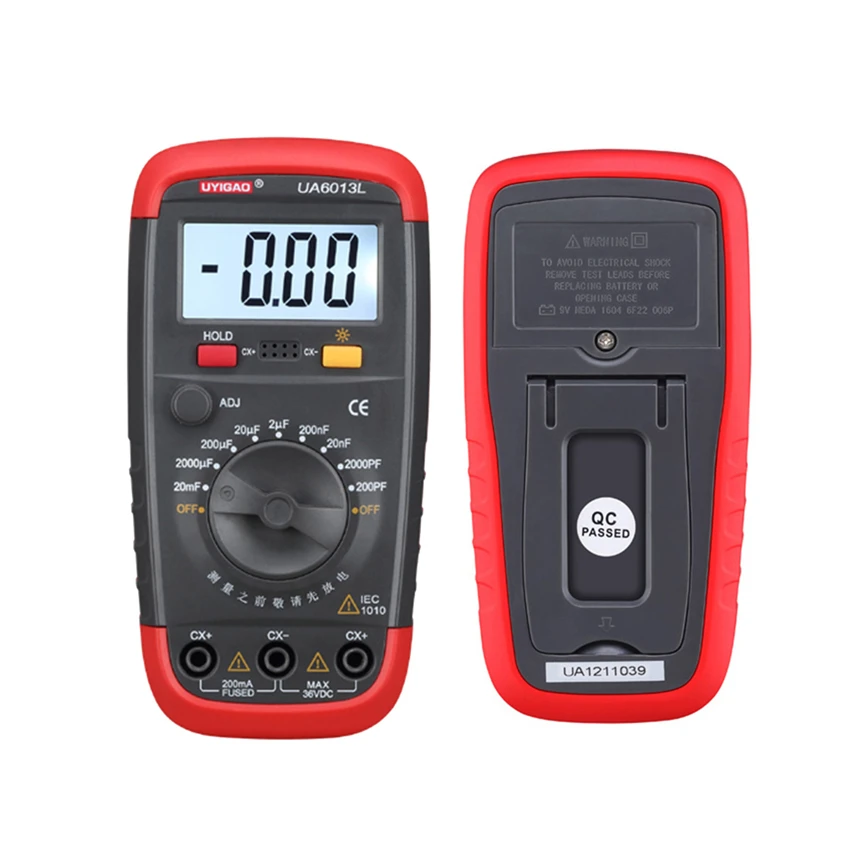

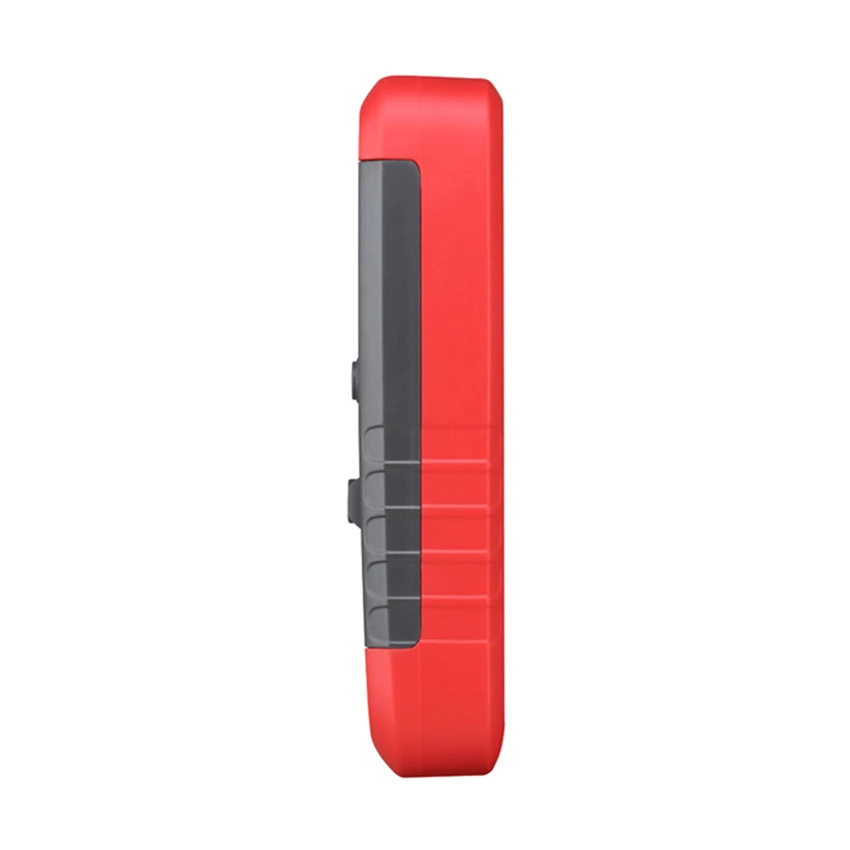

UA6013L профессиональный ручной ЖК-цифровой измеритель емкости конденсатор метр тестер
Особенности:
1. Это профессиональный измеритель емкости с широким диапазоном измерения, стабильная производительность и точный результат.
2. Простота в эксплуатации, отображение цифр на большом ЖК-экране, точные показания и низкое энергопотребление.
3. Точное измерение, покрывающее 9 секций измерения, в диапазоне от 0,1 пФ до 20000 МКФ.
4. Он может быть использован для тестирования ошибок, Числового анализа, выбора конденсаторов, измерения неизвестных емкостей, соответствия емкости, и измерения емкости кабелей, выключателей и печатных схем.
5. Конструкция Прибора компактна, с защитной курткой, проста в эксплуатации и переноске.
Параметры:
Состояние на 100% абсолютно новый
Тип товара: тестер конденсатора
Модель: UA6013L
Цвет: красный
Точность: ± (% считывания ± цифр)
Гарантия качества: один год
Защита окружающей среды температуры: 25℃±5℃
Относительная влажность: 80%
| Ранг | Точность | Определение | Тестирование частоты |
| 200pF | ±0. 5% ± 20 цифр | 0.1pF | 800 Гц |
| 2nF | ±0. 5% ± 20 цифр | 1pF | 800 Гц |
| 20nF | ±0. 5% ± 20 цифр | 10pF | 800 Гц |
| 200nF | ±0. 5% ± 20 цифр | 0,1 μф | 800 Гц |
| 2μf | ±0. 5% ± 20 цифр | 1nF | 800 Гц |
| 20μf | ±0. 5% ± 20 цифр | 10nF | 80Гц |
| 200μf | ±0. 5% ± 20 цифр | 0,1 μф | 8 Гц |
| 2000μF | ±2. 0% ± 20 цифр | 1μF | 8 Гц |
| 20000μf | ±4. 0% ± 20 цифр | 10μF | 8 Гц |
Посылка список:
1 * конденсатор с алюминиевой крышкой, тестер
1 пара детских хлопковых колготок, ручки
1 * Инструкция по эксплуатации
Обратите внимание:
1. Замеры сделаны вручную, поэтому возможны незначительные отклонения. Спасибо за понимание.
2. Мониторы калибруются не так, цвет товара, отображаемый на фотографиях, может немного отличаться от реального объекта. Пожалуйста, примите настоящий стандарт.
