Современные отравляющие вещества обладают большой токсичностью. Многие из них не имеют ни цвета, ни запаха. Для определения наличия отравляющих веществ в воздухе, на местности и на различных предметах применяются приборы химической разведки. К ним относится войсковой прибор химической разведки (ВПХР).
Войсковой прибор химической разведки (ВПХР);предназначен для определения в воздухе, на местности и на технике ОВ-зарина, зомана, иприта, фосгена, дифосгена, синильной кислоты, хлорциана, а также паров V-газов в воздухе.

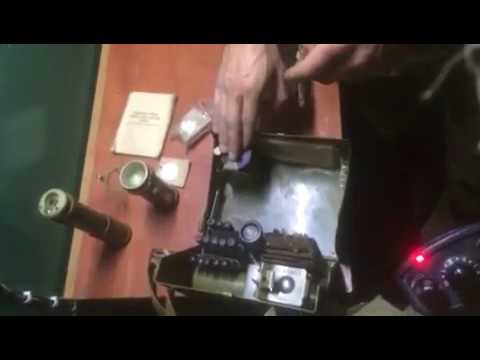

Прибор состоит из корпуса (1) и размещенных в нем насоса (2), бумажных кассет с индикаторными трубками (3), противодымных фильтров (4), насадки к насосу (5), защитных колпачков (6), грелки (7) и патронов к ней (8), электрофонаря (9).
Кроме того, в комплект прибора входят лопатка 10, инструкция — памятка, по определению зарина, зомана, VX — газов и инструкции по эксплуатации прибора.
Для переноски прибора имеется плечевой ремень с тесьмой, вес прибора около 2,3 кг.
Индикаторные трубки, которые входят в комплект прибора, трех видов: с красным кольцом и красной точкой (для определения зарина, ви-икс); с тремя зелеными кольцами (для определения фосгена, синильной кислоты и хлорциана); с желтым кольцом (для определения иприта).

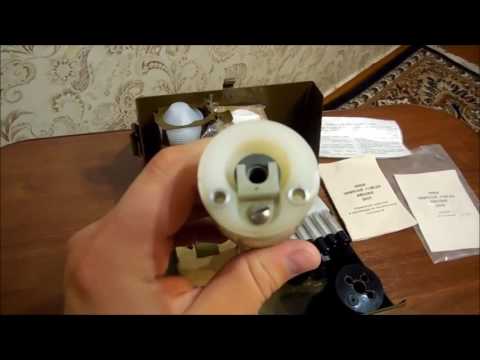

Ручной насос — поршневой (2), применяется для прокачивания исследуемого воздуха через индикатор трубки. При 50 качаниях насоса в мин. через индикаторную трубку проходят 1,8 — 2 л. воздуха. Насос состоит из головки, цилиндра, штока, рукоятки штока. Насос помещается в металлической трубе, вмонтированной в корпус прибора. Внутри трубы имеется пружина, предназначенная для выталкивания насоса при открывании защелки. Насос вкладывается в трубу рукояткой штока наружу. В головке насоса размещены нож для надреза концов индикаторных трубок и гнездо для установки индикаторной трубки. На торце головки имеются два глухих отверстия для обламывания концов трубок. Кроме того, в головке размещены резиновый клапан и седло клапана. Для обеспечения герметичности соединения головки с клапановым устройством предусмотрены резиновые прокладки. В цилиндр насоса впрессовано направляющее кольцо с 4 — мя отверстиями для выхода при обратном входе насоса. На шток насоса надета резиновая манжета, закрепляемая втулкой.
В рукоятке штока размещены ампуловскрыватель и сердечник. Ампуловскрыватель служит для разбивания ампул, имеющихся внутри индикаторных трубок.

Насадка к насосу (5) предназначена для работы с приборами в дыму, при определении ОВ на почве, вооружении, технике и в сыпучих материалах. Корпус насадки имеет четыре прорези и соединен с воронкой. В корпус насадки вставлен стеклянный цилиндр. По резьбе основания воронки свободно движется специальная гайка с укрепленным на ней откидным прижимным кольцом. Для фиксации прижимного кольца в нужном положении служит защелка. Герметизация соединения стеклянного цилиндра с корпусом насадки с насосом достигается двумя резиновыми прокладками.
Противодымные фильтры (4) — состоят из одного слоя фильтрующего материала и нескольких слоев капроновой ткани. Фильтры используются для определения ОВ в дыму или в воздухе, содержащем пары веществ кислого характера, а также для определения ОВ из почвы или сыпучих материалов. При длительном хранении приборов фильтры находятся в чехле из полиэтиленовой пленки. При эксплуатации чехол снимают.

Электрофонарь (9) — применяется для наблюдения в ночное время за изменением окраски индикаторных трубок. Состоит из корпуса, головки и элемента, установленного в спец. обойму. Фонарь включается при повороте головки фонаря вправо. При повороте головки влево фонарь выключается.

Грелка (7) — служит для подогрева трубок при определении ОВ при пониженной температуре окружающего воздуха (от — 40 до +50 С). Грелка состоит из корпуса и патронов. Корпус грелки представляет собой пластмассовый корпус с ввинчивающейся крышкой. Внутри корпуса установлен сердечник. Снаружи корпус имеет две бобышки, в отверстия которых помещен штырь, фиксированный пружиной. Патрон грелки состоит из металлической гильзы, ампулы с раствором и пластмассового колпачка. На дно гильзы насыпан порошок магния, закрытый сверху прокладкой из фильтровальной бумаги. И такой же бумагой обложена внутренняя боковая поверхность патрона. Между ампулой и торцевой внутренней поверхностью пластмассового колпачка вложены тампон из гигроскопической ваты и металлическая сетка. Пластмассовый колпачок имеет центральное отверстие, закрытое у неиспользованных патронов пленкой. В это отверстие вводится штырь для разбивания ампулы с раствором в момент использования патрона.
В комплект прибора входят 10 патронов (кассета рассчитана на 15 патронов, поэтому прибор может комплектоваться 15-ю патронами грелки), расположенных в спец. кассете. В зависимости от температуры окружающей среды в течение первых 3 мин. с момента разбивания ампулы патрона температура в грелке достигает +35 — 85 С и по истечении 7 мин. должна быть не ниже +20 С, при — 20 С достигает +85 и по истечении 7 мин. должна быть не ниже +30 С, температура в грелке до +15 С сохраняется в течение 15 — 20 мин.

Индикаторные трубки (3) предназначены для определения ОВ и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и стеклянные ампулы с реактивами. На верхней части индикаторной трубки нанесена условная маркировка, показывающая, для обнаружения какого ОВ она предназначена:
— ИТ — 44 красное кольцо и красная точка — для определения фосфорорганических ОВ (ФОВ) — зарина, зомана, V-газов;
— ИТ — 45 три зеленых кольца — для определения фосгена, дифосгена, синильной кислоты, хлорциана;
— ИТ — 36 одно желтое кольцо — для определения иприта.
Десять индикаторных трубок (ИТ) с одинаковой маркировкой размещаются в бумажной кассете. На лицевой стороне кассеты имеется колориметрический цветной эталон, краткие указания о порядке работы с индикаторной трубкой, дата изготовления и гарантийный срок годности.

Индикаторные трубки

Работа с ВПХР
В начале работы с ВПХР необходимо проверить его комплектность, исправность насоса, пригодность ИТ и др. Кассета с ИТ размещается так, чтобы вверху находились трубки с красным кольцом и точкой, затем — трубки с тремя зелеными кольцами и внизу — трубки с желтым кольцом.
В походном положении ВПХР носят на левом боку и закрепляют тесьмой вокруг пояса. При работе прибор передвигается вперед.
При подозрении на наличие в воздухе ОВ надевают противогаз и исследуют воздух с помощью индикаторных трубок. Исследование проводят сначала трубками с красным кольцом и точкой, затем трубками с тремя зелеными кольцами и в последнюю очередь — с желтым кольцом.
Для того чтобы вскрыть индикаторную трубку, необходимо взять насос в левую руку, а трубку в правую, сделать надрез обоих концов трубки с помощью ножа, расположенного в головке насоса, и обломить надрезанные концы с помощью специальных углублений, имеющихся на головке насоса.
Ампулы в индикаторной трубке разбиваются с помощью штырей ампуловскрывателя, расположенного в торце ручки насоса. При этом необходимо использовать ампуловскрыватель, соответствующий маркировке индикаторной трубки.
При работе с трубками, маркированными красным кольцом и точкой, вначале определяют наличие опасных концентраций фосфорорганических ОВ (ФОВ), а при получении отрицательного результата — безопасных.
Определение ОВ в воздухе
При подозрении на наличие в воздухе ОВ надевают противогаз и исследуют воздух с помощью индикаторных трубок. Исследование проводят сначала трубками с красным кольцом и точкой, затем трубками с тремя зелеными кольцами и, наконец, трубкой с желтым кольцом. Вскрывают индикаторной трубкой в таком порядке: берут насос в левую руку, а трубку в правую; делают надрез конца трубки с помощью ножа, расположенного в торце насоса; вставляют надрезанный конец трубки в одно из углублений и обламывают его, нажав на трубку в сторону, противоположную надрезу. Таким же образом вскрывают трубку с другого конца.
Вскрытую трубку вставляют в отверстие ампуловскрывателя с такой же маркировкой так, чтобы штырь вошел в нее до упора в ампулу; берут трубку пальцами на расстоянии около 1 см от маркированной поверхности ампуловскрывателя (противоположный конец ее в избежание пореза руки не должен упираться в ладонь) и вращательным движением с одновременным надавливанием на трубку вдоль ее оси разбивают ампулу штырь, затем вынимают трубку из ампуловскрывателя и, взявшись за ее маркированный конец, резко встряхивают, чтобы реактив из разбитой ампулы попал на наполнитель трубки.
Порядок работы с индикаторными трубками с красным кольцом и точкой
Сущность определения ОВ с помощью этих трубок заключается в сравнении времени, в течение которого сохраняется красная окраска контрольной и опытной трубок. Если в опытной трубке красный цвет сохраняется дольше, чем в контрольной, значит, в воздухе обнаружено ОВ нервно — паралитического действия (зарин или зоман).
Для определения ОВ в опасных концентрациях необходимо:

открыть прибор, взять две трубки и поместить их в штатив;
вынуть насос;
вскрыть трубки и разбить верхние ампулы ампуловскрывателем (с соответствующей маркировкой), трубки встряхнуть;
одну из трубок (опытную) вставить немаркированным концом в насос и для просасывания воздуха сделать 5 — 6 качаний насосом;
вынуть опытную трубку из насоса и ампуловскрывателем разбить нижние ампулы обеих трубок, одновременно их встряхнуть;
наблюдать за изменением окраски контрольной и опытной трубок от красной до желтой

К моменту образования желтой окраски в контрольной трубке цвет верхнего слоя наполнителя опытной трубки указывает на наличие ОВ в анализируемом воздухе (зарина, зомана) в опасных концентрациях.
Если же в опытной трубке на наполнителе появился желтый цвет одновременно с желтым цветом на наполнителе в контрольной трубке, то ОВ отсутствует или имеется в воздухе с концентрацией, меньшей чувствительности трубки.
При определении ОВ в малоопасных концентрациях порядок работы с трубками такой же, только при просасывании воздуха делается 30 — 40 полных качаний и через 2 — 3 минуты разбиваются нижние ампулы обеих трубок. Положительные результаты показаний свидетельствуют о наличии ОВ в малоопасных концентрациях (при условии: если ранее проведено определение ОВ в опасных концентрациях). Отсутствие показаний ОВ в трубке может служить основанием для снятия противогаза.
Если желтая окраска в трубках образуется сразу после разбивания ампул, то это свидетельствует о наличии в воздухе паров кислых веществ.
В таком случае определение ОВ необходимо производить с использованием противодымного фильтра, т.е. так же, как при работе в дыму. Эту неспецифичность трубок можно использовать при определении таких аварийно — химически опасных веществ, как хлор, аммиак, окислы азота и др.
Порядок работы с индикаторными трубками с тремя зелеными кольцами
Вскрыть трубку, разбить ампулу, сделать 10 — 15 качаний насосом, сравнить окраску наполнителя трубки с окраской эталона на кассете.
Порядок работы с индикаторными трубками с одним желтым кольцом
Вскрыть трубку, вставить насос, сделать 60 качаний насосом, вынуть трубу и через 1 минуту сравнить окраску наполнителя с эталоном на кассете.

Определение ОВ на местности, технике и вооружении:
1. Открыть крышку прибора и вынуть насос;
2. достать индикаторную трубку, вскрыть ее и вставить в головку насоса;
3. навернуть на насос насадку, оставив откинутым прижимное кольцо;
4. надеть на воронку насадки защитный колпачок, приложить насадку защитным колпачком к зараженной поверхности так, чтобы воронка покрывала участок с наиболее резко выраженными признаками заражения;
5. прокачать через индикаторную трубку воздух;
6. снять насадку с насоса;
7. выбросить из нее колпачок, убрать насадку в прибор;
8. вынуть из насоса трубку и завершить определение ОВ.
Определение ОВ в дыму
Для определения ОВ в дыму необходимо:
1. достать из прибора насос и вставить в него трубку на предполагаемое ОВ;
2. взять из прибора насадку и, закрепив в ней противодымный фильтр, плотно навернуть ее на резьбу головки насоса;
3. провести определение, как указано на этикетке кассеты;
4. снять насадку с насоса, вынуть противодымный фильтр, убрать насадку в прибор, вынуть из насоса индикаторную трубку и определить ОВ.
Определение ОВ в почве и сыпучих материалах
Подготовить прибор аналогично тому, как и для определения ОВ на различных поверхностях объекта (технике, вооружении), затем снять с прибора лопатку, отобрать ею пробу грунта или сыпучего материала в наиболее зараженном месте, насыпать его в воронку насоса, наполнить ее до краев; накрыть воронку противодымным фильтром и закрепить фильтр.
Дальнейшее определение проводится в таком же порядке, как и определение ОВ в различных поверхностях. Защитные колпачки противодымный фильтр после определения выбрасываются.
Определение ОВ в воздухе при низких температурах (от — 40 С до +10 С)
При определении фосфорорганических ОВ необходимо: подготовить грелку к работе, вставить в нее две трубки, маркированные красным кольцом и красной точкой, для оттаивания в них ампул. После оттаивания ампул трубки немедленно вынуть из грелки и поместить в штатив, затем произвести определение фосфорорганических ОВ, как это делается для определения ОВ в больших концентрациях. После этого одновременно подогреть обе трубки в грелке в течение 1 минуты, разбить в них нижние ампулы и закончить определение обычным порядком.
Для определения малых концентраций фосфорорганических ОВ следует действовать аналогично. Однако выдержку трубок после прососа воздуха производить, как обычно, 2 — 3 минуты, из них 1 минуту в грелке. Необходимо избегать перегрева трубок, чтобы не вывести их из строя. В случае сомнительных показаний ОВ при низких температурах определение производят с подогревом трубки в течение 1 мин. после прососа воздуха.
Трубки, маркированные желтым кольцом, после прососа воздуха следует подогревать в грелке в течение 2 минут. После этого наблюдают окраску наполнителя.
