Цифровой терморегулятор KT3009 (XK-W2001) иcпользуется как регулятор температуры бытовых приборов: морозильной камеры, пароварки и др.

Характеристики

• Напряжение питания: 110-220В
• Максимальный ток: 10А
• Диапазон контролируемой температуры: -50 … +110Сº
• Точность измерения температуры: +/-0.1Сº
• Частота обновления замера: 0.5с.
• Датчик: NTC10K водонепроницаемый
• Длина провода датчика: 1м
• Размер: 120 * 60 * 30мм

Настройка:

• При нажатии кнопки «вверх» и «вниз» высвечивается установка нижнего и верхнего предела температуры.
• Нажатие кнопки «Set» выводит меню. Нажатием кнопок «вверх» и «вниз» можно выбрать необходимый пункт меню.
• Повторное нажатие кнопки «Set» позволяет настроить соответствующий пункт.
• P0 — нижняя граница температуры
• P1 — верхняя граница температуры
• P2 — коррекция температуры
• P3 — время задержки

Обзор и настройка термостата XH-W3002

Цена: $3.80

Доброго всем дня. Устройство которое сегодня будем обозревать имеет довольно специфичное назначение, но я думаю многие найдут ему применение в быту. А некоторые даже сэкономят, не покупая аналогичный прибор стоимостью в 5-10 раз дороже. Электронный термостат Xh-w3002 предназначен для автоматического включения и отключения нагрузки при заданных значениях температуры. Для чего покупал его я.

В подвале гаража выделена одна комната для хранения картофеля, закаток и других овощей. В зимнее время температура может опускаться ниже нуля. Обычно включали лампочку 100Вт и за счет выделения тепла помещение нагревалось. Минус в том, что постоянно приходилось ходить и контролировать температуру, чтобы не нагревалось сильно и не переплачивать за электроэнергию. А ходить не близко. Именно термостат позволяет делать это автоматически и экономить много времени и денег. Второе реле будет включать саморегулирующийся греющий кабель обогрева трубы водоснабжения в строящемся доме в котором пока нет отопления. Управлять можно теплым полом, котлом отопления, холодильным оборудованием при отсутствии автоматики. Единственный недостаток — отсутствие возможности программирования на определенные дни недели и время в сутках. Но и цена более чем демократичная.

Итак, о самом термостате:

— модель Xh-w3002;
— напряжение питания — 220В;
— Диапазон контролируемой температуры: -50

110°C;
— точность измерения температуры: плюс минус 0.2°C;
— точность настройки и отображения температуры 0.1°C;
— датчик NTC10K L = 1 м водонепроницаемый;
— коммутируемая нагрузка — 1,5кВт;
— размеры 60х45х31мм.

Картинка с сайта: nastroi.unusual-world.ru

Данный термостат выпускается на напряжения 12В, 24В, 220В. Рассматриваемый на 220В. Блок питания встроен в корпус. Встроенное реле рассчитано на нагрузку 1,5кВт, но я бы так нагружать не стал. Максимум 1кВт. Для большей нагрузки лучше поставить промежуточное или твердотельное реле.

Теперь о настройке Xh-w3002. Имеется индикатор окружающей температуры. Три кнопки: меню, вверх и вниз. Вход питания 220В, выход напряжения 220В, термодатчик с длинной кабеля 2м, индикатор включено реле (нагрузка) или выключена.

Картинка с сайта: nastroi.unusual-world.ru

При подаче питания на термостат загорается индикатор с температурой окружающей среды. При нажатии на кнопки вверх отобразится настроенная температура включения. При нажатии кнопки вниз — температура отключения.

Картинка с сайта: nastroi.unusual-world.ru

Для входа в меню настройки необходимо нажать кнопку меню, та что с иероглифами. Нажимаем меню, высвечивается Р0 — настройка температуры включения, нажимаем кнопку вверх, загорается Р1 — настройка температуры отключения, далее Р3 — корректировка показаний температуры, если вы определили что он врет, Р4 — задержка срабатывания, настраивается в минутах. Для входа в каждый из выбранных параметров настройки нажимаем кнопку меню, для выхода так же кнопку меню.

Теперь более подробно. Например нам нужно задать такой режим: при опускании температуры в подвале до 30С термостат должен включить лампочку, при нагреве воздуха до +50С лампочка должна выключится.

1. Нажимаем кнопку Меню (загорится Р0 — вошли в меню настроек);
2. Нажимаем кнопку меню еще раз (высветится настроенная температура включения);
3. Кнопками Вверх или Вниз настраиваем необходимые нам 3 градуса;
4. Нажимаем меню еще раз (выходим из настройки температуры включения);
5. Нажимаем кнопку Вверх (загорится Р1 — настройка температуры отключения);
6. Нажимаем кнопку Меню (входим в настройку температуры отключения);
7. Кнопками Вверх или Вниз настраиваем необходимые нам 5 градуса;
8. Нажимаем меню для выхода;
9. Ждем несколько секунд, он сам выйдет из режима настроек и отобразит текущую температуру.

Вот собственно и все. Для режима работы на охлаждения необходимо выставить температуру включения выше например 5 градусов, а температуру отключения меньше, например 3 градуса.

Настройка времени задержки срабатывания. Например у вас температура в доме (теплый пол) необходимого значения и термостат отключен. Вы открыли входную дверь или балкон и датчик резко окатило холодным воздухом и соответственно термостат включился. Но температура в доме при этом то ведь практически не изменилась и включение термостата вам не нужно. Выставив задержку в несколько минут вы исключите вот такие ложные срабатывания.

Если еще не надоело, то расскажу о внутренностях. Все на фото ниже.

Картинка с сайта: nastroi.unusual-world.ru

Встроенный блок питания, стабилизатор на 5В, разъем подключения датчика и непосредственно реле. Реле имеет только один, нормально разомкнутый контакт. Нормально замкнутого нет.

Если вам необходимо управлять газовым котлом с сухими контактами, когда необходимо просто замыкание и размыкание цепи без подачи напряжения, то придется поколхозить. Для этого перережьте дорожки как показано на фото выше (красным цветом) и перепаяйте черный провод на другую дорожку (синим). Обратите внимание, что дорожки продублированы и с обратной стороны платы, то есть операции по перерезанию дорожек необходимо сделать и на обратной стороне.

Картинка с сайта: nastroi.unusual-world.ru

Теперь реле будет просто замыкать и размыкать цепь без подачи напряжения.

Источник

Xk w2001 как настроить

• Главная
• Мои заказы
• Корзина (0)
• Избранное (0)

• Как сделать заказ
• Как оплатить
• Доставка товаров
• Гарантии

Картинка с сайта: nastroi.unusual-world.ru

Картинка с сайта: nastroi.unusual-world.ru

Товар добавлен в корзину

Товаров в вашей корзине шт. Посмотреть

Количество: 1 шт.

Поделись ссылкой и заработай 5% с заказов

XK-W2001 электронный температура выход температура контролер автоматический переключатель регулируемый цифровой термостат инструмент горшок печь

•

  Картинка с сайта: nastroi.unusual-world.ru

•

  Картинка с сайта: nastroi.unusual-world.ru

XK-W2001 электронный температура выход температура контролер автоматический переключатель регулируемый цифровой термостат инструмент горшок печь

Ширина пресс 110-220V красный

Ширина пресс 110-220V синий

Цена 1 шт. :

Кол-во: —> шт, на сумму —> Итого:

—>

Купите 2 и более товаров у продавца и cэкономьте на доставке по Китаю

Характеристики

Цвет: Ширина пресс 110-220V красный; Ширина пресс 110-220V синий; Работа оригинал причина: Электронный стиль термостат; Мощность: 250V10A; Термостат температура диапазон: 110 ° С; Марка: AG/ ай уровень; Модель: XK-W2001;

В интернет-магазине TAO38.RU Таобао в Иркутске — таобао на русском языке, Вы можете купить XK-W2001 электронный температура выход температура контролер автоматический переключатель регулируемый цифровой термостат инструмент горшок печь напрямую из Китая с быстрой доставкой в Иркутск, без посредников

В описании товара вы найдете отзывы, фото, характеристики, аналогичные и похожие товары, а так же другую полезную информацию. Мы ответим на любые Ваши вопросы. Заказать товары из Китая с TAO38.RU легко!

Источник

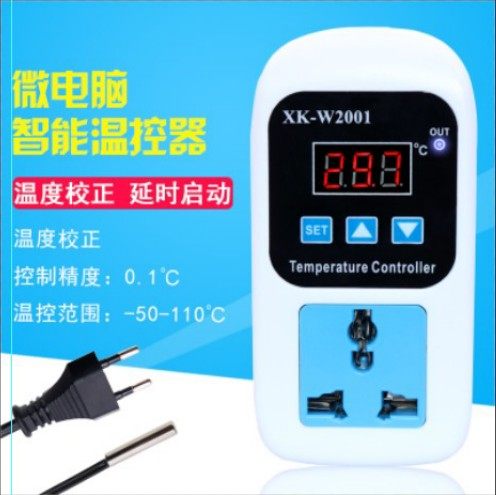

Цифровой терморегулятор XK-W2001

Описание

Цифровой терморегулятор XK-W2001

Цифровой 2-х пороговый терморегулятор XK-W2001 предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, системы для не замерзания водосливов и т.д.

Терморегулятор управляется микроконтроллером, который анализирует измеренную цифровым датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку. Коммутация осуществляется электромагнитным реле.

Особенности:

— мини контроллер температуры с гнездом
— понятный цифровой дисплей для лучшей читаемости
— диапазон измерения температуры
— прямая выходная мощность
— четыре режима работы
— управление реле мощности для внешнего управления
— сохраняет настройки после падения напряжения питания
— может быть использован для бытовых и профессиональных инкубаторов, брудеров, морозильных камер, резервуаров для воды, холодильника

Параметры:

• модель: xk-w2001
• мощность: 1500 Вт
• количественный выход: макс. 10A
• входное напряжение: 110-220 В
• диапазон измерения температуры: -50

110 ℃
диапазон регулирования температуры: -50

110 ℃

Техника безопасности:

Запрещается эксплуатация с поврежденной изоляцией и проводом термодатчика. Не погружать термодатчик в воду, т. к. он не герметичен. Монтаж, загрузку и выгрузку инкубатора производить при отключенном от сети терморегуляторе. Не разбирать и не производить ремонт терморегулятора в подключенном состоянии.

Инструкция по эксплуатации:

Начальная температура установки P0: нажмите кнопку SET, чтобы войти во внутреннее меню. Дисплей по умолчанию — P0. Снова нажмите кнопку SET, чтобы установить желаемую начальную температуру кнопками ↑ и ↓.

P1 установка стоп-температуры: нажмите кнопку настройки, чтобы войти во внутреннее меню, цифровой дисплей — P0, переключитесь на P1 с помощью кнопок ↑ и ↓, снова нажмите кнопку настройки и установите требуемую температуру остановки кнопками ↑ и ↓.

P2 настройка калибровочной температуры: таким же образом введите внутреннее меню, переключитесь на P2 с помощью кнопок ↑ и ↓, затем нажмите кнопку слабой настройки. Установите требуемую температуру калибровки кнопками ↑ и ↓.

P3 установка времени задержки пуска: точно так же войдите во внутреннее меню, переключитесь на P3, нажимая кнопки ↑ и ↓, снова нажмите кнопку настройки и установите требуемое время задержки (в минутах) кнопками ↑ и ↓.

ВНИМАНИЕ! При недостаточной мощности нагревательного элемента, заданная температура может быть не достигнута, а при избыточной мощности нагревателя температура может превышать заданное значение, т.к. мощный нагревательный элемент выделяет тепло и после отключения электропитания. Выбирайте мощность нагревательного элемент в соответствии с объёмом инкубатора .

Источник

AVRobot.RU

Описание

Программируемый терморегулятор модель VKS-W2001 предназначен для контроля температуры в диапазоне от -50°С до +120°С для работы в паре с нагревателем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, подключенным внешним термодатчиком NTC 10К, евроразъемом (розеткой) для подключения нагревателя (управляемой нагрузкой с максимальным током до 10А), проводом с вилкой EC для подключения к сети AC 110-220В. На LED дисплее отображается текущая измеряемая температура.

Технические характеристики:

Бренд температурного контроллера: VKS-W2001

Размеры: прибл. 120*59*30 мм

Вилка: стандарта ЕС

Режим управления: Интеллектуальный регулятор температуры

Диапазон измерения и программирования температуры: -50°С . 119°С

Погрешность измерения температуры: 0,1с

Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Датчик: NTC 10К 0.5%, длина кабеля 0,8 м, водозащита

Время обновления показаний: 0,5 секунд

Рабочее напряжение: 110-220 В

Выходная мощность: 1500 Вт макс

Максимальный управляемый ток: 10 А Макс. / 250VAC

Габаритные размеры: 159X59X30 мм (120*59*30мм без проводов)

Температура окружающей среды: -10. 60°С

Влажность окружающей среды: 20 — 85 %

В комплект поставки входят :

1 * регулятор температуры
1 * температурный датчик

Инструкция по настройке:

P0 — настройка температуры запуска: Нажмите кнопку настройки (SET) один раз, чтобы войти во внутреннее меню. По умолчанию на дисплее индицируется P0, нажмите кнопку настройки снова, и установите требуемую температуру пуска (включения) выбирая значение температуры кнопками вверх и вниз.

P1 — установка температуры остановки: Нажмите кнопку настройки один раз, чтобы войти во внутреннее меню. Цифровой дисплей покажет режим по умолчанию — P0. Переключитесь на P1 с помощью нажатия кнопок вверх и вниз. Нажмите кнопку настройки еще раз и используйте кнопки вверх и вниз для установки требуемой температуры остановки.

P2 Настройка температурной коррекции: Введите внутреннее меню таким же образом, переключитесь на P2, нажав кнопку вверх/вниз, нажмите кнопку настройки снова, и установите требуемую температуру калибровки, нажав кнопку вверх/вниз.

P3 настройка задержки старта: Введите внутреннее меню таким же образом, переключитесь на режим P3, нажав кнопку вверх/вниз, нажмите кнопку настройки снова и установите необходимое время задержки (в минутах) нажав кнопки вверх/вниз. При установке режима нагрева, если вы случайно инвертируете заданное значение температуры, индикатор на выходе не будет светить, и нагрузка не будет работать, если вышеуказанные условия появятся после завершения настройки, — вы можете проверить, является ли ограничительное значение температуры инверсным или нет.

Источник

Цифровой терморегулятор XK-W2001 для инкубатора всех типов

Показать оптовые цены

• В наличии
• Оптом и в розницу
• Код: XK-W2001

Компания временно не принимает заказы

• График работы
• Адрес и контакты

ЗАКАЗЫ ОФОРМЛЕННЫЕ ЧЕРЕЗ САЙТ ОТПРАВЛЯЮТСЯ В ПЕРВУЮ ОЧЕРЕДЬ!

Цифровой терморегулятор XK-W2001

Общие указания:
Цифровой двухпороговый терморегулятор XK-W2001 предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, системы для не замерзания водосливов и т.д.

Терморегулятор управляется микроконтроллером, который анализирует измеренную цифровым датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку. Коммутация осуществляется электромагнитным реле.

Особенность:

— Мини контроллер температуры с гнездом.

— С понятным цифровым дисплеем для лучшей читаемости.

— Диапазон измерения температуры.

— Прямая выходная мощность.

— Высокий контроль точности 0,1 стоградусный

— Может быть использован для бытовых и профессиональных инкубаторов, брудеров, морозильных камер, резервуаров для воды, холодильника.

Техника безопасности:
Запрещается эксплуатация с поврежденной изоляцией и проводом термодатчика. Не погружать термодатчик в воду, т. к. он не герметичен. Монтаж, загрузку и выгрузку инкубатора производить при отключенном от сети терморегуляторе. Не разбирать и не производить ремонт терморегулятора в подключенном состоянии.

Характеристики:

✅ Диапазон измерения температуры: -50 ℃

✅ Диапазон регулирования температуры: -50 ℃

✅ Точность управления: 0,1 ℃

✅ Вход для измерения: NTC10K L = 1 водонепроницаемый зонд

✅ Количественный выход: Макс. 10A

✅ Входное напряжение: 110-220 В

Инструкция по эксплуатации:

Начальная температура установки P0

Нажмите кнопку SET, чтобы войти во внутреннее меню. Дисплей по умолчанию — P0. Снова нажмите кнопку SET, чтобы установить желаемую начальную температуру кнопками «вверх» и «вниз».

P1 установка стоп-температуры

Нажмите кнопку настройки, чтобы войти во внутреннее меню, цифровой дисплей — P0, переключитесь на P1 с помощью кнопок вверх и вниз, снова нажмите кнопку настройки и установите требуемую температуру остановки кнопками вверх и вниз.

P2 Настройка калибровочной температуры

Таким же образом введите внутреннее меню, переключитесь на P2 с помощью кнопок «вверх» и «вниз», а затем нажмите кнопку слабой настройки. Установите требуемую температуру калибровки кнопками «вверх» и «вниз».

P3 Установка времени задержки пуска

Точно так же войдите во внутреннее меню, переключитесь на P3, нажимая кнопки вверх и вниз, снова нажмите кнопку настройки и установите требуемое время задержки (в минутах) кнопками вверх и вниз.

ВНИМАНИЕ! При недостаточной мощности нагревательного элемента, заданная температура может быть не достигнута, а при избыточной мощности нагревателя температура может превышать заданное значение, т.к. мощный нагревательный элемент выделяет тепло и после отключения электропитания.
Выбирайте мощность нагревательного элемент в соответствии с объёмом инкубатора .

Подключение к электросети осуществляется при помощи вилки.

Правила хранения:
Хранить терморегулятор следует в сухом отапливаемом помещении при температуре воздуха от +5°С до +40°С.

Гарантийные обязательства:
Изготовитель гарантирует нормальную работу терморегулятора. Гарантия 14 дней. Ремонт и обмен производится по месту приобретения.
