ZK-PP1K генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и на выходных. используется в качестве источника сигнала или источника возбуждения для тестирования. широко используется в производственной практики и технологии.
Особенности:
1> .Двойной режим: режим ШИМ и режим ИМПУЛЬС
2>. ЖК-дисплей высокой четкости
3> .Поддержка регулировки частоты
4> .Поддержка регулировки рабочего цикла
5>. Высокая точность обнаружения
6> .Поддержка функции энергосбережения
7> .1-канальный выходной сигнал
8> .Поддержка обратной защиты
9> .Поддержка включения / отключения вывода
Параметры:
1> .Название продукта: Генератор сигналов ШИМ ZK-PP1K
2>. Модель: ZK-PP1K
3> .Рабочее напряжение: 3,3 В-30 В постоянного тока
4>. Диапазон частот: 1 Гц ~ 150 кГц
5>. Точность частоты: 2%
6>. Диапазон рабочего цикла: 0,00% -100%
7>. Выходной ток: <30 мА
8>. Количество импульсов: 1 ~ 9999 или бесконечное
9>. Время задержки: 0,000 с ~ 9999 с
10>. Ширина импульса: 0,000 с ~ 9999 с
11>. Точность времени: 1 мс
12>. Выходная амплитуда: такая же, как и входное напряжение
13>. Рабочая температура: -20 ℃ ~ 85 ℃
14> .Влажность в работе: 0% ~ 95% относительной влажности
ШИМ:
1.1>. Это режим ШИМ при отображении «%».
1,2>. Заводским режимом по умолчанию является режим ШИМ.
1.3>. Кнопки FREQ + и FREQ- используются для установки выходной частоты. Пользователь может коротко нажать на установленное значение в минимальных единицах или удерживать нажатой для непрерывной настройки. Диапазон частот от 1 Гц до 150 кГц.
1.4>. Кнопки DUTY + и DUTY- используются для установки выходного рабочего цикла для частоты. Пользователь может коротко нажать на установленное значение в минимальных единицах или удерживать нажатой для непрерывной настройки. Диапазон рабочего цикла составляет от 0,00% до 100%.
1,5> .Коротко нажмите кнопку «ON», чтобы включить или выключить выход. Он активируется, когда отображается символ «OUT» слева. Он отключается, если на дисплее нет символа «OUT», и модуль выводит 0 В.
1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл составляет 50%.
1,7>. Переключение режима работы: удерживайте нажатой кнопку «SET» около 6 секунд. Затем он войдет в режим ИМПУЛЬС, если символ «%» исчезнет справа.
2> .ИМПУЛЬСНЫЙ режим: ширина импульса, задержка, количество импульсов
2.1>. Это режим ШИМ без символа отображения «%».
2.2>. Кнопки P + и P- используются для установки времени для положительной ширины импульса. Отображается в первой строке. Диапазон установки времени составляет 0,000 ~ 9999 сек.
2.3>. Кнопки N + и N- используются для установки времени для отрицательной длительности импульса. Отображается во второй строке. Диапазон установки времени составляет 0,000 ~ 9999 с.
2.4> .Короткое нажатие кнопки «ON» для включения или выключения выхода. Выход активирован, когда отображается символ «OUT» слева. Выход отключен, если на дисплее нет символа «OUT», и модуль будет выводить 0 В.
2,5>. Заводская ширина положительного импульса по умолчанию составляет 0,5 секунды, а ширина отрицательного импульса — 0,5 секунды.
2,6>. Нажмите и удерживайте кнопку «SET» в течение 2 секунд, чтобы ввести количество импульсов и время задержки. На экране отобразится символ «SET» в нижнем левом углу. Примечание: в этом режиме выход будет отключен и выведен пульс будет очищен.
2.7>. Кнопки P + и P- используются для установки времени задержки. Диапазон установки времени составляет 0,000 ~ 9999 сек.
2.8>. Кнопки N + и N- используются для установки количества импульсов. Диапазон установки: 1 ~ 9999 или бесконечность.
2.9>. Заводское время задержки по умолчанию составляет 0 секунд, а количество импульсов бесконечно (отображается «—-»).
2.10>. Автоматический возврат к импульсному интерфейсу нажатием кнопки «SET» в течение 2 секунд.
2.11>. Коротко нажмите кнопку «ВКЛ», чтобы по истечении установленного времени задержки, а затем запустите вывод установленного количества импульсов.
2.12>. Он автоматически выводит 0 В., если количество импульсов отправлено. Выход будет отключен и очистить номера импульсов, если нажать кнопку «ВКЛ» во время вывода.
2.13>. Количество установленных импульсов выводится каждый раз, когда модуль включается, а затем останавливает вывод или нажимает кнопку «ON» для перезапуска.
Практическое применение:
1>. Выход ШИМ 20 кГц, 60%: выберите режим ШИМ. Установите частоту 20,00 и рабочий цикл 060%.
2> .Включение выхода 0,6 с, выключение 0,2 с, бесконечный цикл: выберите режим ИМПУЛЬС. Установите ширину положительного импульса на 0,600 и ширину отрицательного импульса на 0,200. Время задержки на 0,000. Количество импульсов на ‘—-‘.
3>. Задержка 5 с после включения питания или нажатия кнопки «ВКЛ». Затем выход включается 0,6 с, ВЫКЛ 0,2 с, бесконечный цикл: выберите режим ИМПУЛЬС. Установите ширину положительного импульса на 0,600 и ширину отрицательного импульса на 0,200. Время задержки на 5.000 .Количество импульсов до ‘—-‘.
4>. Задержка 5 с после включения питания или нажатия кнопки «ON». Затем выведите сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: выберите режим ИМПУЛЬС. Установите ширину положительного импульса на 0,010 и ширину отрицательного импульса на 0,010 Время задержки. до 5.000. Количество импульсов до 0100.
5>. Задержка 5 с после включения питания. Затем сохраните выход: выберите режим ИМПУЛЬС. Установите ширину положительного импульса больше 0 (любое значение) и ширину отрицательного импульса на 0,000. Время задержки на 10,00. Количество импульсов на ‘—-‘ .
Действия:
1>. Подключите к источнику питания.
2>. Выберите режим работы, как указано в следующем руководстве.
3>. Короткое или долгое нажатие кнопки «FREQ +» или «FREQ-» для установки параметра.
4>. Короткое или долгое нажатие кнопки «DUTY +» или «DUTY-» для установки параметра.
5> .Подключитесь к загрузке.
ZK-PP1K Генератор сигналов PWM с ЖК-дисплеем и двойным режимом, 1-канальный 1 Гц-150 кГц
Описание:
Генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, прямоугольные импульсы с различной скважностью. Поддерживает двойной режим: режим ШИМ и импульсный режим. Используется в качестве источника сигнала или источника колебаний для тестирования. Широко используется в производственной деятельности.
Особенности:
Двойной режим: режим ШИМ и импульсный режим
ЖК-дисплей высокой четкости
Поддержка регулировка частоты
Поддержка регулировки рабочего цикла
Высокая точность обнаружения
Поддержка функции памяти power-down
1 канальный выход сигнала
Поддержка Защита от неправильной полярности
Поддержка включенного/отключенного выхода
Параметры:
Модель: ZK-PP1K
Рабочее напряжение: DC 3,3В -30В
Частотный диапазон: 1 Гц ~ 150 кГц
Точность частоты: 2%
Диапазон рабочего цикла: 0.00%-100%
Ток на выходе: <30 мА
Количество импульсов: 1 ~ 9999 или бесконечное
Время задержки: 0,000 сек ~ 9999 сек
Ширина импульса: 0,000 сек ~ 9999 сек
Точность времени: 1 мс
Амплитуда выхода: такая же, как и входное напряжение
Рабочая температура: -20 -85 ℃
Рабочая влажность: 0% -95% RH
Размер: 79*43*26 м
ZK-PP1K Генератор сигналов PWM с ЖК-дисплеем и двойным режимом, 1-канальный 1 Гц-150 кГц
Описание:
Генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, прямоугольные импульсы с различной скважностью. Поддерживает двойной режим: режим ШИМ и импульсный режим. Используется в качестве источника сигнала или источника колебаний для тестирования. Широко используется в производственной деятельности.
Особенности:
Двойной режим: режим ШИМ и импульсный режим
ЖК-дисплей высокой четкости
Поддержка регулировка частоты
Поддержка регулировки рабочего цикла
Высокая точность обнаружения
Поддержка функции памяти power-down
1 канальный выход сигнала
Поддержка Защита от неправильной полярности
Поддержка включенного/отключенного выхода
Параметры:
Модель: ZK-PP1K
Рабочее напряжение: DC 3,3В -30В
Частотный диапазон: 1 Гц ~ 150 кГц
Точность частоты: 2%
Диапазон рабочего цикла: 0.00%-100%
Ток на выходе: <30 мА
Количество импульсов: 1 ~ 9999 или бесконечное
Время задержки: 0,000 сек ~ 9999 сек
Ширина импульса: 0,000 сек ~ 9999 сек
Точность времени: 1 мс
Амплитуда выхода: такая же, как и входное напряжение
Рабочая температура: -20 -85 ℃
Рабочая влажность: 0% -95% RH
Размер: 79*43*26 м

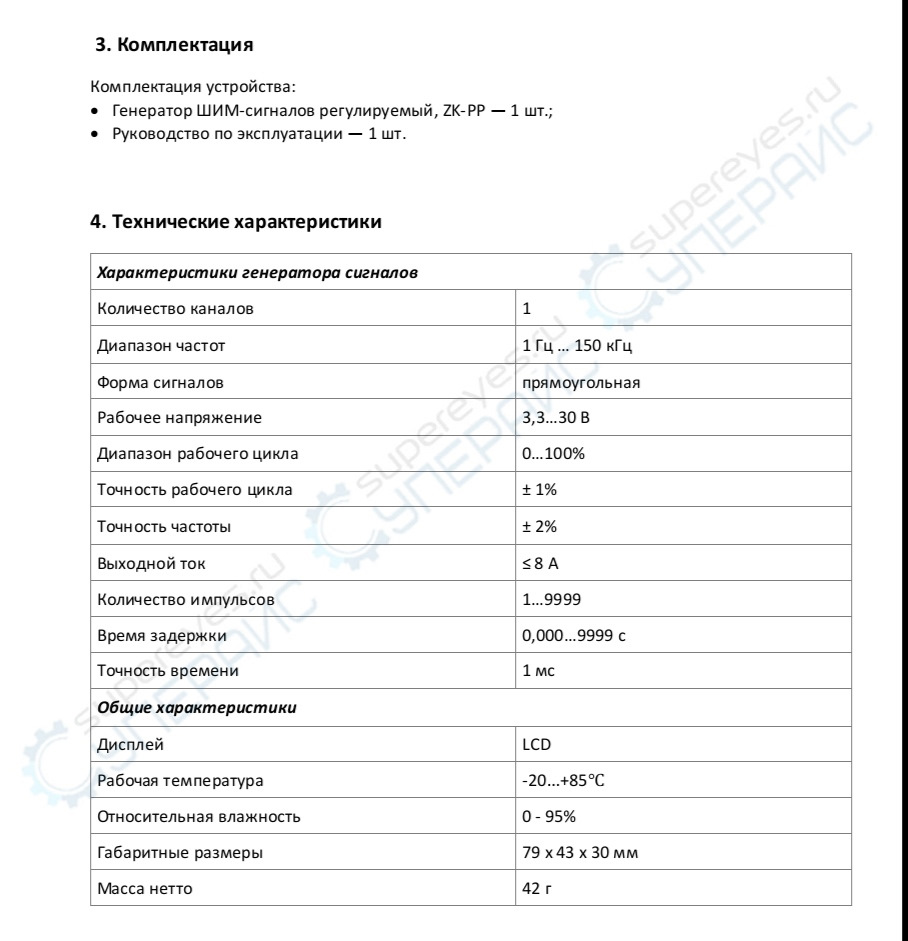

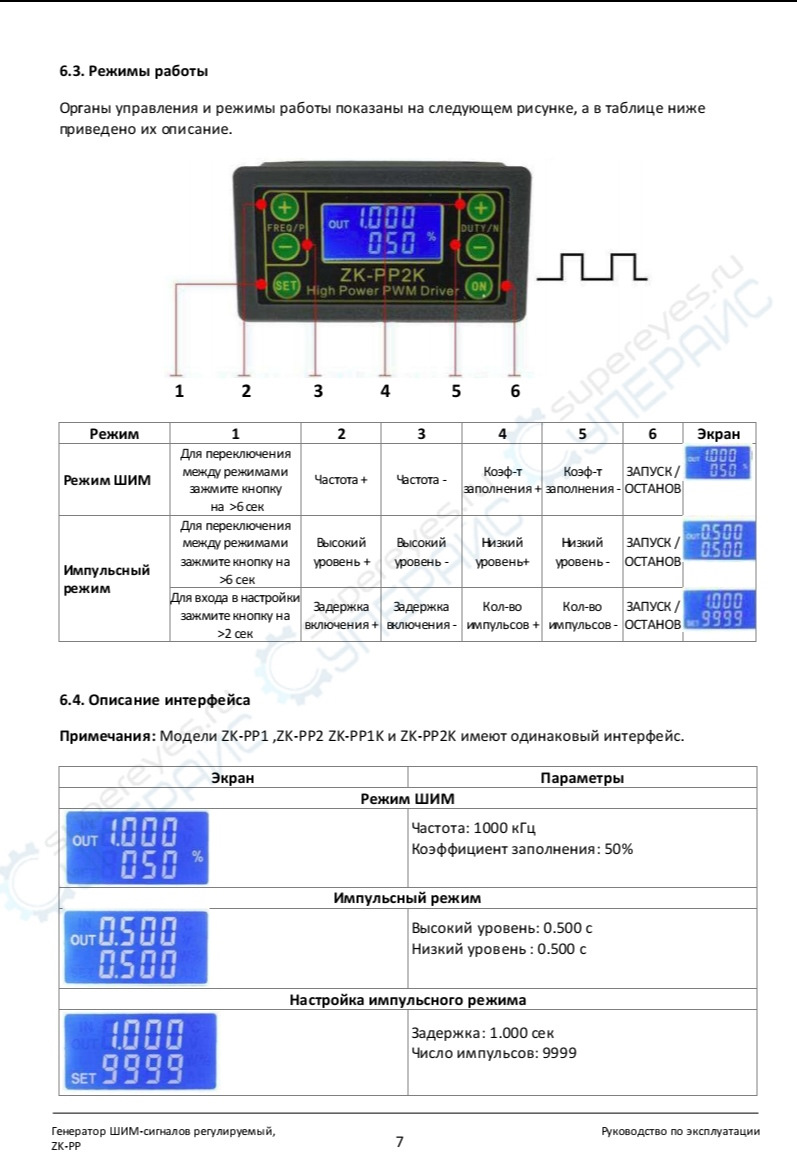

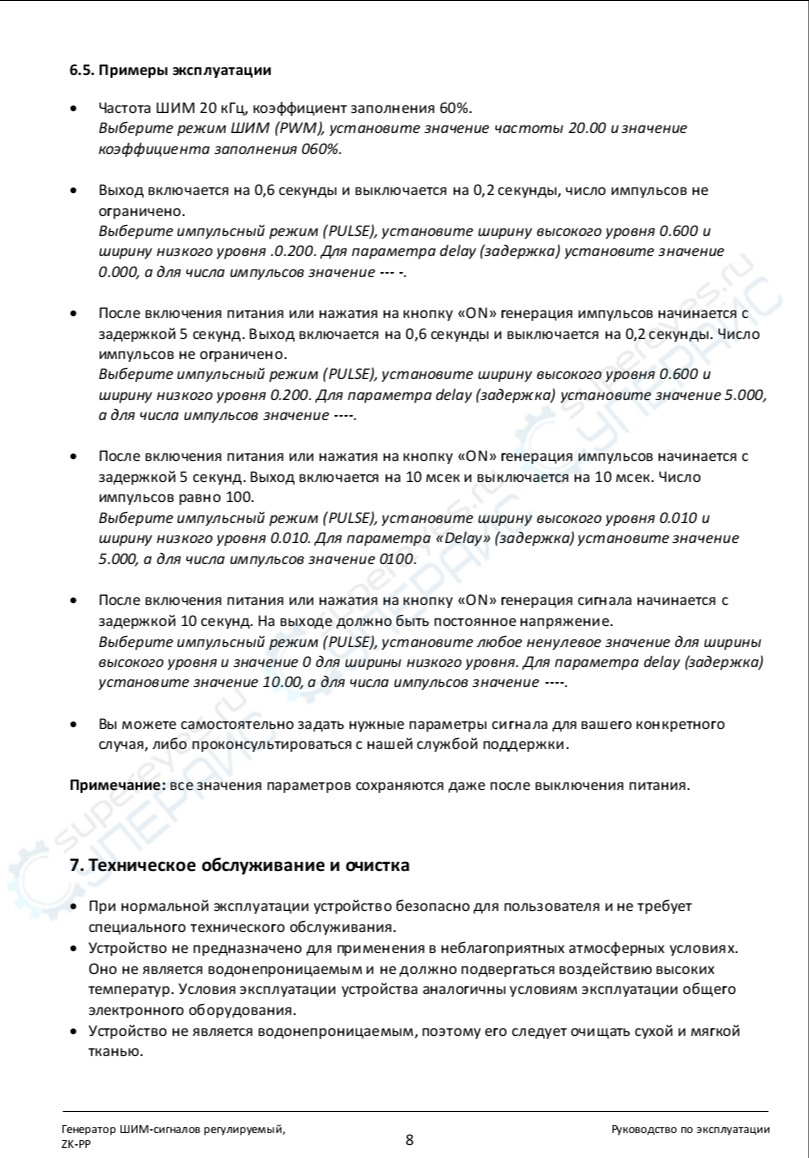

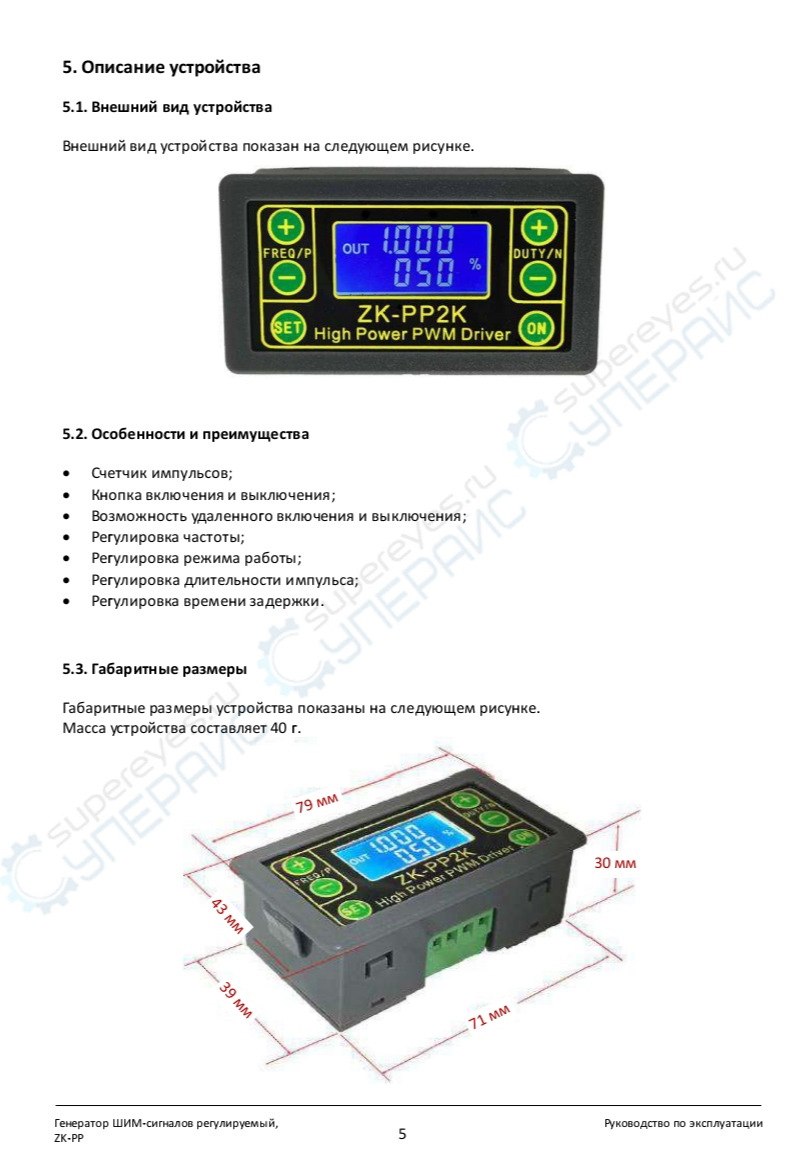

Вот нашел инструкцию на русском .
А вот видео с ютьюба .
Подключать можно напрямую . Вход плюс — это 3,5-30 в берется с питания . Выход плюс — это плюс на форсунку . Там плюс входа и выхода это 2 клеммы закороченны . А минус входа и минус выхода — это разрыв
( ключ ) МОС транзистора . Минус вход — это минус от питания, минус выход — это минус к форсунке. Так что подключаем напрямую . Вход, , +» и, , -» к источнику питания, а выход, , +» и, , -» к форсунке .
Вот ещё видео с разным напряжением с субтитрами .
Как чистить . Коленвал крутится от 1 т.об.мин . до 6 т.об.мин . Или от 16,6 об.сек до 100 об.сек . Один оборот коленвала получается от 60 ms . до 10 ms .2 оборота коленвала — полный цикл. Полный цикл получается от 120 ms . до 20 ms . Впрыск идёт в первой четверти полного цикла, т.е. длится от 30 ms . до 5 ms . Но так как не всю первую четверть идёт распыл то условно можно считать что открыта
форсунка от 10-15 ms . до 2-4 ms . Закрыта она больше в 3 раза от времени открытия или чуть больше скажем в 4 раза . Получается что закрыта форсунка должна быть от 40-60 ms . до 8-16 ms . В этих промежутках и нужно чистить . Можно почистить сначала на малых оборотах — открыта 10-15 ms . закрыта — 40-60 ms . Потом на средних — откр. 6-10 ms . закр.
24 — 36 ms . Ну и потом на высоких оборотах
откр. 2-4 ms . закр 8-16 ms . Данный генератор позволяет выставить длительность импульса. Длительность высокого импульса — сколько времени открыто, длительность низкого импульса -сколько времени закрыто . Количество повторений можно выставить любое . За секунду где-то 50 раз, за минуту 3.000 раз . Максимальное количество повторений 10.000 Но можно выставить бесконечное число повторений и смотреть по времени сколько нужно .Т.е. выставить кол-во повторов можно любое . Если выставлять частоту, то можно поставить от
10 Гц . до 50 Гц . С заполнением 20 % . Это будет соответствовать работе двигателя. Если хотите почистить методом кавитации, то выставляйте частоту 600 Гц . Заполнение рассчитайте сами .
Ну вот вроде и все . Таким образом можно чистить форсунки за деньги людям у себя в гараже . Затраты то всего ничего . А за работу можно брать 1-2 т.р. за 4 форсунки. Форсунки можно запараллелить или чистить по одной .
